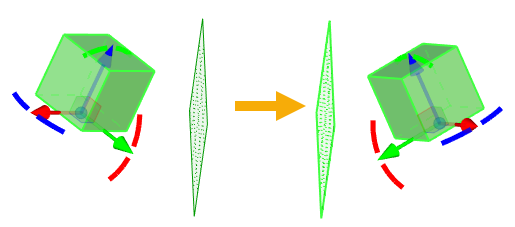

Виды 3D преобразований > Симметрия

В команде Преобразования симметрия задается при помощи следующей опции автоменю:

Активация данной опции включает на панели фильтров фильтры выбора элементов, которые можно использовать для задания плоскостей, после чего можно выбрать нужный элемент в 3D окне.

После задания плоскости симметрии в списке преобразований появляется новое преобразование вида:

Плоскость <Грань_1 : Параллелепипед_1>

где Грань_1 - имя выбранного объекта, Параллелепипед_1 - имя его родительской операции (если выбран геометрический элемент).

При использовании данной опции всегда создаётся новое преобразование, независимо от наличия в списке других преобразований.

Созданное преобразование можно отредактировать, заменив плоскость с помощью кнопки перевыбора привязки.
