Представление дерева 3D модели

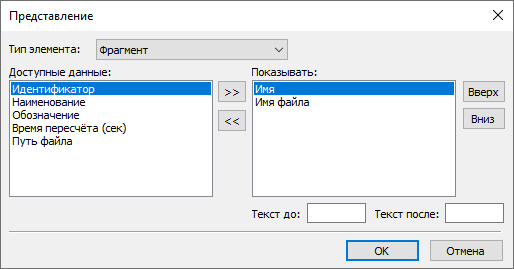

Команда Представление, доступная в выпадающем меню параметров дерева 3D модели, позволяет настраивать информацию, которая выводится в колонке Имя. Диалог команды имеет следующий вид:

В диалоге Представление можно выбрать данные, которые будут отображаться в дереве для объектов разных типов. Тип элемента можно выбрать в выпадающем меню в верхней части диалога. Список Показывать содержит данные, отображаемые в данный момент, список Доступные данные - данные, не отображаемые в данный момент. Используйте кнопки [>>] и [<<] в центральной части диалога для перемещения выбранных строк между списками. Строки в списке Показывать можно упорядочивать с помощью кнопок Вверх и Вниз. В результате, информация, отображаемая сверху вниз в списке Показывать, будет отображаться слева направо в дереве модели. В зависимости от выбранного Типа элемента могут отображаться следующие данные:

•Имя;

•Имя файла;

•Наименование (согласно спецификации);

•Обозначение (согласно спецификации);

•Идентификатор;

•Время пересчета в секундах;

•Путь файла;

•Время проецирования (для проекций).

Если пользователем выбран пустой набор данных для отображения, будет отображаться набор данных по умолчанию.

Для каждой из строк в списке Показывать можно добавить произвольный Текст до и Текст после для визуального разделения данных при отображении в дереве.



Настройки, заданные в диалоге Представление, сохраняются в файле документа и используются при его повторном открытии.
