Дерево 3D Модели

Для открытия окна дерева 3D модели необходимо использовать команду:

Служебное окно 3D Модель по умолчанию располагается в левой части экрана. Оно отображает дерево 3D модели. Помимо окна 3D модель дерево также можно показать в 3D окне. Дерево 3D модели содержит все имеющиеся в документе тела, операции, 3D построения, 3D аннотации, вспомогательные 3D элементы, именованные геометрические элементы, а также некоторые элементы, не отображаемые непосредственно в 3D пространстве, но определяющие параметры визуализации 3D элементов (сцена, 3D вид, материал) или связь 3D элементов с прочими элементами документа (проекция, задача). По умолчанию каждый элемент представлен в дереве иконкой и именем. При необходимости можно вывести вместо имени или в дополнение к нему прочую информацию (набор доступной для вывода информации зависит от типа элемента). В правой части дерева отображаются колонки, позволяющие быстро управлять видимостью и прозрачностью элементов. При необходимости можно вывести дополнительные колонки с различными параметрами элементов. Дерево имеет два режима отображения:

•По умолчанию;

•В порядке создания элементов.

Дерево позволяет увидеть структуру модели и историю построения в наглядной форме. Также при помощи дерева удобно осуществлять выбор объектов, которые не видны в данный момент в 3D окне. Кроме того, в дереве доступна функция отката модели, позволяющая временно отобразить состояние модели, имевшееся в момент построения того или иного элемента.

Режим отображения по умолчанию

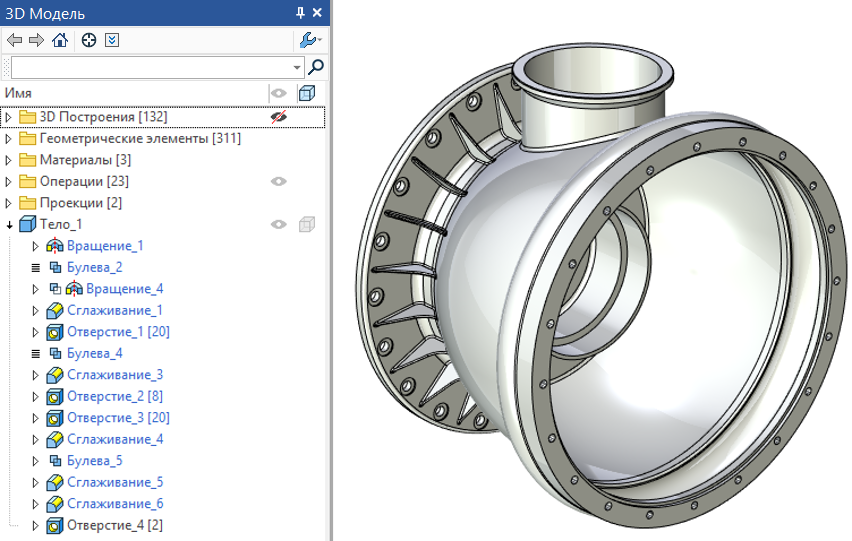

В режиме отображения, используемом по умолчанию, дерево содержит отдельные истории построения тел. Тела по умолчанию располагаются в корне дерева в алфавитном порядке. При необходимости их можно отсортировать по значениям в желаемой колонке, поместить в пользовательскую папку, поместить в корень общей для всех тел автоматически создаваемой системной папки или распределить по подпапкам по типу тела внутри общей папки. Слева от иконки тела отображается кнопка , при нажатии на которую ниже открывается ветка дерева с историей построения данного тела. При открытии ветки дерева модели с историей тела кнопка сменяется на . При нажатии на ветка истории данного тела закрывается.

История построения тела представляет собой список операций, образующих тело, в порядке их применения.

Операции создания 3D фрагментов также отображаются на верхнем уровне дерева модели наравне с Телами (такая операция представляет в дереве все тела фрагмента). Операции создания массивов, копий и симметрии отображаются на верхнем уровне дерева модели, если в их параметрах отключена опция Разделять на тела (такая операция представляет все созданные ею тела, сами тела при этом отсутствуют в дереве).

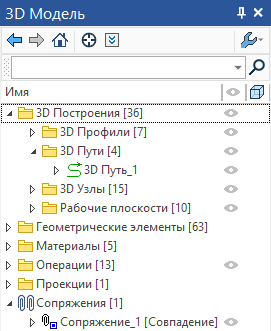

Прочие элементы отображаются внутри автоматически создаваемых системных папок, соответствующих типу элемента. После имени папки в квадратных скобках указано число содержащихся в ней элементов. Используемый набор системных папок можно настроить в специальном диалоге. Операции, участвующие в формировании тел, отображаются как внутри истории построения этих тел, так и внутри папки Операции. Пользователь также может создавать собственные папки и помещать в них разничные элементы.



Слева от имени папки, операции, 3D построения или прочего элемента обычно отображается кнопка , при нажатии на которую ниже открывается ветка дерева этого элемента. Для 3D элементов, созданных без использования какой-либо исходной геометрии, кнопка отсутствует. При открытии ветки кнопка сменяется на . При нажатии на эта ветка закрывается. Содержимое ветки зависит от типа элемента:

•Ветка системной папки содержит все имеющиеся в документе элементы типа, указанного в названии папки.

•Ветка пользовательской папки содержит элементы, помещённые в неё пользователем.

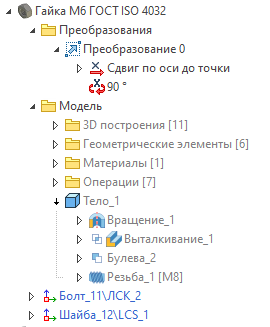

•Ветка 3D фрагмента содержит папку Модель, а также 3D элементы, текущего документа, определяющие положение фрагмента (ЛСК, коннекторы, сопряжения) и папку со списком преобразований фрагмента при наличии таковых элементов и преобразований. Папка Модель содержит полное дерево модели фрагмента.



•Ветка операции, 3D построения или прочего элемента содержит список 3D элементов, использованных в качестве исходной геометрии при создании этого элемента.



Элементы внутри веток других элементов также содержат свои собственные ветки; таким образом можно раскрывать структуру модели на любую глубину.

По умолчанию при наличии на каком-либо уровне одной и той же ветки или в корне дерева элементов одного и того же типа с одинаковым именем (обычно 3D фрагментов), они объединяются в общий узел дерева. В таком случае для доступа к каждому отдельному элементу потребуется раскрыть ветку узла. Иконка узла представляет собой иконку входящих в него элементов, взятую в зелёные квадратные скобки, а имя узла совпадает с именами элементов. После имени узла в квадратных скобках отображается количество входящих в него элементов. Опцию объединения элементов можно отключить или настроить в диалоге параметров дерева.

Режим отображения в порядке создания элементов

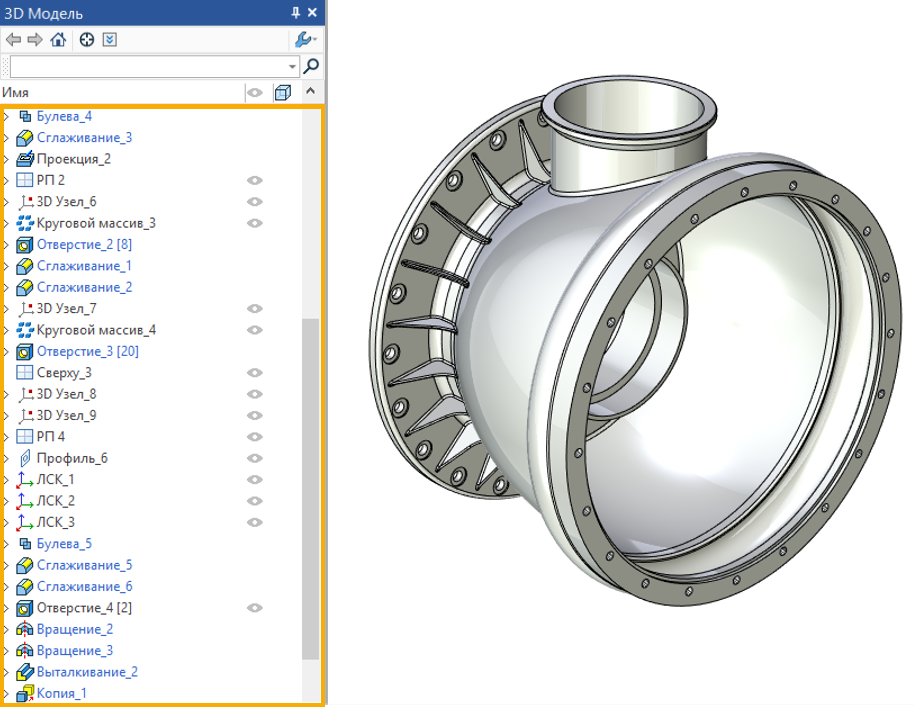

Режим отображения в порядке создания элементов можно включить в меню параметров дерева. В этом режиме тела не отображаются в дереве, а в корне дерева находится список 3D элементов в порядке их создания.

Основные темы в этом разделе:

•Системные папки дерева 3D модели

•Пользовательские папки дерева 3D модели

•Поиск по дереву 3D модели

•Редактирование 3D модели с помощью дерева

•Откат 3D модели

•Контекстные меню элементов дерева 3D модели

•Колонки дерева 3D модели

•Отображение дерева 3D модели в 3D окне

•Меню параметров дерева 3D модели

•Диалог параметров дерева 3D модели

•Представление дерева 3D модели
