Системные папки дерева 3D модели

По умолчанию все элементы дерева 3D модели, кроме тел, отображаются внутри автоматически создаваемых системных папок, название которых соответствует типу помещаемых в них элементов.

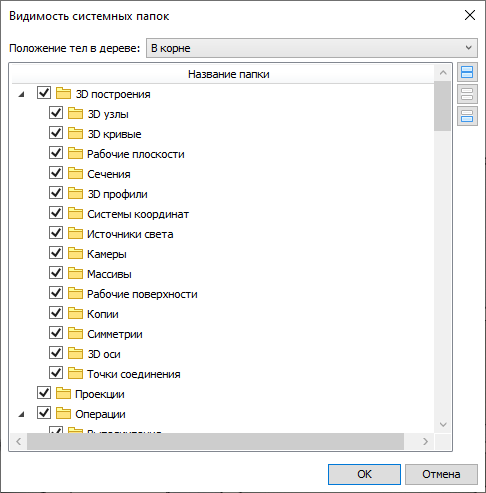

Команда Видимость системных папок, доступная в выпадающем меню параметров дерева, позволяет настроить набор отображаемых системных папок. Диалог команды имеет следующий вид:

В верхней части диалога можно настроить Положение тел в дереве. Ниже расположен список всех возможных системных папок. Системная папка - это папка дерева, в которые система автоматически помещает элементы того типа, который указан в названии папки, если флаг папки установлен в данном диалоге. Если элементы такого типа отсутствуют, папка не отображается, независимо от того, установлен ли её флаг. Если флаг снят, папка не отображается, независимо от наличия подходящих элементов в модели. Для большинства типов внутри головной папки типа доступны подпапки для сортировки элементов по подтипам. Если флаг головного типа снят, то папки его подтипов не отображаются, независимо от состояния их флагов. Когда элемент того или иного типа или подтипа присутствует в модели, но флаг папки этого или головного типа снят, такой элемент отображается в дереве только внутри веток элементов, при построении которых он использовался в качестве исходной геометрии.

С помощью кнопок, расположенных справа от списка папок, можно Выбрать всё (установить все флаги), Снять выбор (снять все флаги) или Инвертировать выбор (сменить состояние всех флагов на противоположное).

Использование папки Тела и её подпапок зависит не только от состояния флагов в диалоге и наличия тел в документе, но также от выбранной опции Положения тел в дереве.
