Диалог параметров дерева 3D модели

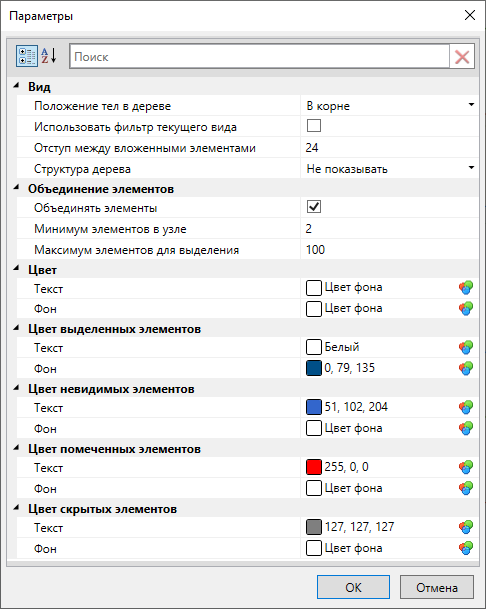

Команда Параметры оформления, доступная в выпадающем меню параметров дерева 3D модели, позволяет настроить различные параметры оформления и структуры дерева. Диалог команды содержит следующие группы параметров:

Вид

Содержимое данной группы зависит от того, был ли вызван диалог из окна 3D Модель или из дерева модели в 3D окне.

В обоих случаях будут доступны следующие параметры:

•Положение тел в дереве
Выпадающий список данного параметра содержит следующие опции:

oВ корне
Данная опция используется по умолчанию. Тела располагаются в корне дерева. Системная папка Тела и подпапки различных типов тел не отображаются независимо от того, включена ли их видимость.

oВ папке Тела
Тела располагаются в корне системной папки Тела, если включена её видимость. Если видимость папки Тела выключена, тела не отображаются в дереве. Подпапки разных типов тел не отображаются независимо от того, включена ли их видимость.

oВ папке Тела с разделением на типы
Тела располагаются в подпапках, соответствующих их типу, внутри системной папки Тела, если включена видимость папки Тела и соответствующих подпапок. Если видимость папки Тела выключена, тела всех типов не отображаются в дереве. Если видимость папки Тела включена, но видимость подпапки типа выключена, то тела этого типа не отображаются в дереве.

Положение тел в дереве также можно настроить в диалоге Видимость системных папок. В режиме отображения дерева В порядке создания элементов тела не отображаются независимо от состояния прочих опций.

•Использовать фильтр текущего вида
Позволяет применить настройки селектора 3D окна для выбора элементов в дереве модели. При наведении курсора на элементы в дереве будут подсвечиваться только элементы, соответствующие фильтру. Флаг доступен как в диалоге параметров оформления, так и непосредственно в выпадающем меню параметров дерева.

•Отступ между вложенными элементами
Отступ по горизонтали для дочерних элементов в дереве модели относительно родительских в пикселях.

Если диалог вызван для окна 3D модель, то также доступен следующий параметр:

•Структура дерева
Позволяет задать визуальное отображение структуры дерева. Доступны варианты: не показывать, линии, точки.

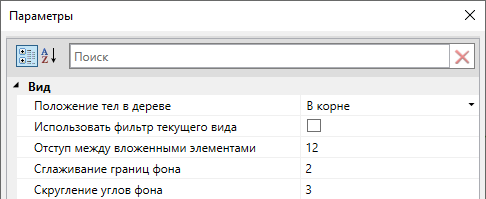

Если диалог вызван для дерева в 3D окне, то также доступны следующие параметры:

•Сглаживание границ фона
Настройка плавности перехода от цвета 3D сцены к цвету фона в дереве.

•Скругление углов фона
Радиус скругления углов прямоугольников фона в дереве.

Объединение элементов

Данная группа параметров отвечает за объединение элементов одинакового типа (обычно 3D фрагментов) с одинаковыми именами, находящихся на одном уровне одной ветки дерева, в общий узел:

•Объединять элементы
Включает/выключает возможность объединения элементов.

•Минимум элементов в узле
Объединение происходит, только если количество одинаковых элементов не меньше значения данного параметра.

•Максимум элементов для выделения
Если количество элементов в узле не превышает значения данного параметра, то при выборе такого узла в дереве выбираются все входящие в него элементы, в результате чего можно совершать различные групповые действия над ними (например, удалить все элементы). Если количество элементов в узле больше, чем значение данного параметра, то при выборе такого узла в дереве входящие в него элементы не выбираются. Данное ограничение позволяет избежать проблем с производительностью системы при выборе очень большого количества элементов.

Цвет, Цвет выделенных/невидимых/помеченных/скрытых элементов

В данных группах можно выбрать цвета текста и цвет фона под текстом для различных состояний элементов дерева. Цвет выбирается из выпадающего списка или из каталога, как описано в разделе Цвет.
