Выход из режима черчения на активной РП

Из режима черчения на активной РП можно выйти с сохранением внесённых изменений или с отменой изменений.

Сохранение изменений

Команда также доступна в контекстном меню, вызываемом по нажатию на пустом пространстве активной РП.

При завершении работы на активной рабочей плоскости будут сохранены все созданные на ней 2D элементы, после чего система автоматически создаёт 3D профиль, используя следующие элементы:

•контур штриховки;

•линии изображения типа Основная и Тонкая;

•текст формата TrueType.

Для создания сразу нескольких 3D профилей на одной плоскости можно использовать линии изображения или штриховки разного цвета.

Если на рабочей плоскости будут обнаружены линии изображения разного цвета, система при выходе из режима черчения на плоскости предложит пользователю создать несколько 3D профилей – по числу использованных цветов. При положительном ответе каждый из созданных профилей войдут линии одного определённого цвета. В противном случае будет создан единственный профиль.

Если на рабочей плоскости присутствуют линии изображения линий изображения типа Штрихпунктирная и Штрихпунктирная короткая, то по ним автоматически создаются 3D оси.



При этом в истории изменений операции создания 3D осей и 3D профилей отображаются отдельно от операций, выполненных на РП, так что при необходимости создание 3D элементов можно отменить, не удаляя соответствующие 2D элементы.



Работая в режиме активной рабочей плоскости вы можете вызвать команды создания 3D операций. При этом система завершит черчение на рабочей плоскости и, если в операции необходим выбор 3D профиля и на РП присутствует только один контур, то 3D профиль, созданный по этому контуру будет автоматически выбран для создания операции.



Отмена изменений

Команда также доступна в контекстном меню, вызываемом по нажатию на пустом пространстве рабочего окна в режиме черчения на активной РП.

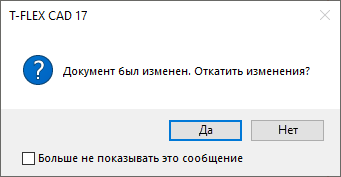

При отмене черчения на рабочей плоскости будет задан вопрос об отказе от внесённых изменений.

При положительном ответе будут отменены ВСЕ изменения, внесённые после входа в режим черчения на активной РП, включая изменения, не относящиеся к самой рабочей плоскости.
