3D Ось > На основе 2D оси

Одним из способов создания 3D осей является черчение на активной РП. В момент выхода из режима черчения на РП с сохранением изменений ( Завершить) автоматически создаются 3D оси на основе линий изображения типа Штрихпунктирная и Штрихпунктирная короткая, размещённых этой на РП.

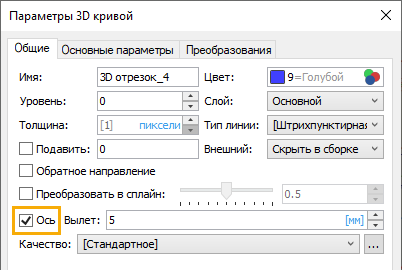

3D ось, созданная таким способом, представляет собой 3D кривую по 2D элементам в диалоге параметров которой на вкладке Общие установлен флаг Ось.

Ось, созданную таким способом можно в любой момент превратить обратно в 3D кривую, сняв данный флаг.
