Диалог параметров 3D кривой

При создании 3D кривой диалог её параметров можно вызвать с помощью опции автоменю:

Для уже созданной кривой диалог параметров можно вызвать двойным нажатием на кривой или выбором пункта Параметры в её контекстном меню.

Диалог параметров 3D кривой всегда содержит следующие вкладки:

•Общие
Информация о содержимом данной вкладки приведена ниже.

•Преобразования
Содержит информацию о преобразованиях, применённых к данному элементу. Функционал вкладки соответствует функционалу окна Параметры, описанному для команды Преобразования, за исключением отсутствия параметров Преобразования сопряжений, которые вынесены в отдельную вкладку, а также невозможности задавать симметрию и привязку сопряжений к 3D элементам.

•Преобразования сопряжений
Содержит информацию о преобразованиях сопряжений, применённых к данному элементу. Функционал вкладки полностью соответствует функционалу одноимённой вкладки окна Параметры, описанному для команды Преобразования.

Также, в зависимости от типа кривой, в диалоге может присутствовать одна из следующих вкладок

•Параметры кривой

•Смещение

•Операция

Содержимое данных вкладок полностью или частично повторяет содержимое окна Параметры, отображаемое при создании 3D кривой, и может отличаться в зависимости от типа кривой. Подробная информация приведена на страницах с описаниями каждого типа кривой.

Кроме того, в нижней части диалога независимо от активной вкладки отображается флаг По умолчанию. Если его установить, параметры выбранного элемента будут применяться по умолчанию для всех вновь создаваемых элементов такого же типа.

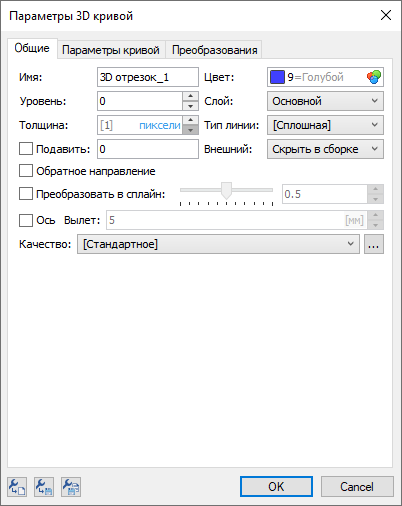

Общие параметры 3D кривой

Имя
Все элементы модели имеют уникальное имя. Пользователь может самостоятельно задавать имя. В этом случае система следит только за уникальностью вводимого имени. При попытке ввести имя, которое уже назначено другому элементу данной модели, внесенные изменения не будут применены. Если пользователь не задаёт имя, то система генерирует имя автоматически. Подробная информация об автоматически присваиваемых именах приведена в разделе Настройка имён 3D элементов.

Цвет
Цвет, которым рисуется кривая в 3D окне. Выбор цвета описан в разделе Цвет

Уровень

Информация о данном параметре приведена в разделе Уровни.

Слой
Информация о данном параметре приведена в разделе Слои.

Толщина
Толщина отображения линии в 3D окне. Задаётся в пикселях. Не влияет на фактическую геометрию кривой. Если значение параметра отображается в квадратных скобках, значит оно наследуется из параметров документа (Параметры документа > Документ > 3D > Вид > Толщина > 3D кривая).

Тип линии
Тип линии, которым кривая отображается в 3D окне. Не влияет на фактическую геометрию кривой. Если значение параметра отображается в квадратных скобках, значит оно наследуется из параметров документа (Параметры документа > Документ > 3D > Вид > Стиль > 3D кривая).

Подавить
Эта опция отвечает за исключение данной кривой из расчёта 3D модели. Подавленная кривая не отображается в 3D сцене. Установка флага Подавить исключает кривую из расчёта 3D модели и устанавливает в поле ввода значение "1". Снятие флага включает кривую в расчёт 3D модели и устанавливает в поле ввода значение "0". Значение в поле ввода можно ввести с клавиатуры или задать вещественной переменной для управления подавлением при помощи Параметризации. Кривая будет подавлена, если значение переменной не равно нулю. Любые целые значения, отличные от нуля, при подстановке в поле заменяются на единицу. Дробные значения недопустимы.

Имейте в виду, что подавление родительского элемента приводит к ошибкам при пересчете дочерних.

Внешний
В выпадающем списке доступны опции Скрыть в сборке и На один уровень. Если модель используется в качестве 3D фрагмента, то кривые, у которых применена опция На один уровень, доступны в сборочной модели. Положение таких кривых определяется положением фрагмента. Диалог параметров кривой, отображаемой в сборке из 3D фрагмента, содержит только вкладку Общие, а к имени кривой добавляется имя фрагмента в качестве префикса. Для кривой в сборке также можно выбрать данную опцию и использовать в сборочных моделях следующего уровня.

Обратное направление
У 3D кривой есть направление. В зависимости от способа создания кривой, её направление может определяться порядком выбора опорных элементов, их геометрией или произвольно. В свою очередь, направление кривой может влиять на геометрию её дочерних элементов. Установка данного флага меняет направление кривой на противоположное. По умолчанию направление никак не визуализируется в 3D окне. Для отображения направления можно включить опцию Рисовать стрелки у 3D кривых/профилей (Параметры документа > Документ > 3D > 3D).

Преобразовывать в сплайн
Геометрически 3D кривая может состоять из нескольких сочленённых линий, имеющих вершины в точках сочленения. При необходимости можно преобразовать кривую в сплайн с помощью данного флага. По умолчанию флаг снят и преобразование не применяется. При установленном флаге кривая состоит всего из одного сегмента, промежуточные вершины ликвидируются. Точность аппроксимации можно менять в интервале от 0.0 (грубее) до 1.0 (точнее) при помощи ползунка или поля ввода значения. В некоторых случаях такие кривые могут использоваться более успешно, чем многосегментные (например, в операции По сечениям).

Ось
Вместо создания оси с помощью команды 3D ось, можно превратить в ось 3D кривую, созданный любым другим способом. Для этого необходимо установить данный флаг. Снятие флага превращает ось в обычную кривую. Оси отображаются в 3D сцене штрихпунктирными линиями.

Вылет
Данный параметр доступен для редактирования при установке флага Ось (см. выше) и определяет расстояние, на которое ось продлевается в обе стороны относительно исходной кривой.

Качество
Качество отображения кривой в 3D окне. В выпадающем списке доступны варианты, аналогичные описанным в разделе Качество изображения.

Чтобы использовать один из стандартных вариантов качества как исходный для задания пользовательских параметров, выберите его в списке, затем нажмите кнопку справа от выпадающего списка. Параметры, установленные в появившемся диалоге Качество сетки, будут соответствовать выбранному варианту. После установки флага Пользовательские настройки параметры станут доступными для редактирования.
