3D ось

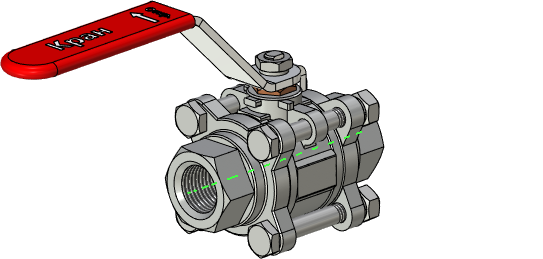

3D ось обладает может использоваться:

•в качестве самодостаточного элемента 3D аннотаций;

•в качестве опорной геометрии при создании различных операций (например, оси вращения или направления выталкивания);

•в качестве объекта для простановки 3D размеров (между осями, от оси до плоскости, ребра и т.п.);

•в качестве объекта для проецирования на чертёж.

3D ось можно создать следующими способами:

•преобразованием имеющейся 3D кривой в ось (см. 3D ось на основе 3D кривой);

•созданием 2D оси на рабочей плоскости или рабочей поверхности (см. 3D ось на основе 2D оси);

•на основе опорной 3D геометрии с помощью команды 3D ось (см. ниже).

Вызов команды 3D ось:

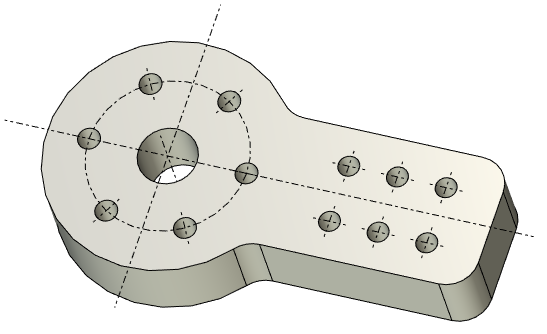

Команда позволяет построить 3D оси в следующих случаях:

•прямолинейная ось, соединяющая две указанные точки;

•оси цилиндрических, тороидальных и сферических граней;

•центровые оси круглого ребра;

•круговые и радиальные оси круглых рёбер, центры которых располагаются на одной окружности.

Создать ось

После вызова команды 3D ось для создания оси выполните следующие действия:

1.Выберите тип оси (необязательное действие);

2.Задайте основные параметры оси в соответствии с выбранным типом;

3.Задайте параметры стиля (необязательное действие);

4.Завершите ввод с помощью кнопки или <Ctrl>+<Enter>.

Основные темы в этом разделе:

•Типы 3D оси

oПо точкам

oПо грани

oЛинейная разметка

oКруговая разметка

oНа основе 3D кривой

oНа основе 2D оси

•Параметры стиля 3D оси

•Диалог параметров 3D оси
