3D Ось > Линейная разметка

Предыдущая страницаВ началоСледующая страница

Вызов команды:

Пиктограмма

Лента

CreateAxis3DLinear

Аннотации (3D) > Ось > 3D линейная разметка

Клавиатура

Текстовое меню

<3AX>><L>



Окно параметров команды CreateAxis3D <3AX> 3D ось

<L>

Линейная разметка

Команда CreateAxis3DLinear 3D линейная разметка вызывает общую команду создания 3D осей в режиме создания линейной разметки. В данном режиме можно строить центровые оси рёбер, имеющих форму окружности или дуги окружности. После вызова команды можно в любой момент переключиться на любой другой режим, сменив тип оси в разделе Тип окна параметров. Типы оси отличаются друг от друга основными параметрами.

22.1S_3DAxisLinear22.1S_3DAxisLinearManualDir

Для задания основных параметров линейной разметки выполните следующие действия:

1.Выберите исходные рёбра;

2.Укажите направление горизонтали (необязательное действие);

3.Укажите угол поворота горизонтальной оси относительно направления горизонтали (необязательное действие);

4.Выберите конфигурацию создаваемой разметки (необязательное действие);

5.Укажите, следует ли объединить коллинеарные оси (необязательное действие, доступное для всех конфигураций разметки, кроме AxisMarkingCenter Метка центра).

Все Основные параметры задаются в одноименном разделе окна параметров команды. Прочие параметры и алгоритм создания являются общими для всех типов оси.

Поля выбора элементов в окне параметров автоматически активируются в соответствии с порядком действий, указанным выше, однако при необходимости действия можно выполнять в любом порядке, активируя нужные поля вручную нажатием mouse left.

Исходные ребра

Выбор исходных рёбер, для которых требуется создать оси, осуществляется с помощью поля Элемент. Это поле активируется автоматически после выбора данного типа оси, в результате чего можно последовательно выбрать любое количество желаемых элементов на чертеже или активной РП. Для выбора доступны только рёбра, имеющие форму окружности или дуги окружности. Можно выбрать любое количество элементов. Все выбранные рёбра добавляются в список в поле Элемент. Списком можно управлять с помощью стандартных инструментов.

22.1_3DAxisLinearEl

Направление и Угол

Направление осей по умолчанию определяется системой автоматически на основе направления осей ЛСК элемента, определяющего ребро. При необходимости можно вручную указать произвольное направление горизонтали. При этом направление горизонтальных осей разметки может совпадать с указанным направлением или быть дополнительно повёрнутым относительно него на указанный угол. Вертикальные оси разметки всегда перпендикулярны горизонтальным.

Если исходных рёбер несколько, то направление осей по умолчанию для каждого ребра определяется индивидуально. Пользовательское направления горизонтали задаётся одним и тем же объектом для всех исходных рёбер, при этом для рёбер, лежащих в одной плоскости, оно будет одинаковым.

22.1S_3DAxisLinearDir0 22.1_3DAxisLinearDir0

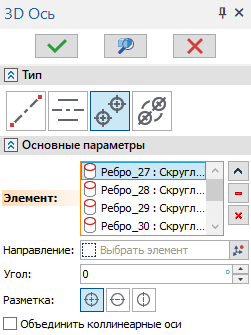

Направление осей по умолчанию

Для задания пользовательского направления горизонтали используется поле Направление окна параметров команды. Поле необходимо активировать вручную, нажав на нём mouse left, после чего можно выбрать желаемый элемент в 3D окне или дереве модели. Для выбора доступны элементы различных типов, способные определять Point точку или Direction направление:

При выборе Point точки горизонталь будет направлена от центра первого выбранного элемента к выбранной точке. При этом в окне параметров под полем Направление появится и автоматически активируется поле Вторая точка, после чего можно выбрать на чертеже или активной РП элемент, способный определять Point точку. После выбора второй точки горизонталь будет направлена по прямой, соединяющей выбранные точки. Выбор второй точки не является обязательным.

22.1_3DAxisLinearDir122.1S_3DAxisLinearDir1

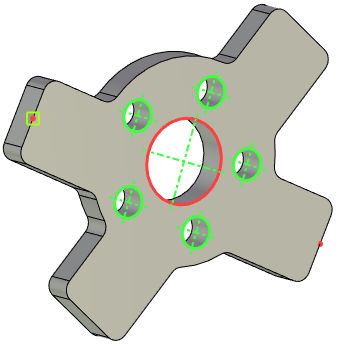

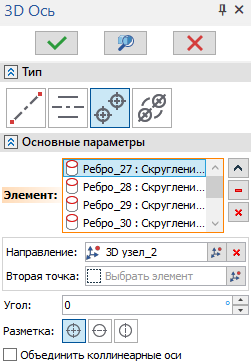

Направление осей задано одной точкой

22.1_3DAxisLinearDir2 22.1S_3DAxisLinearDir2

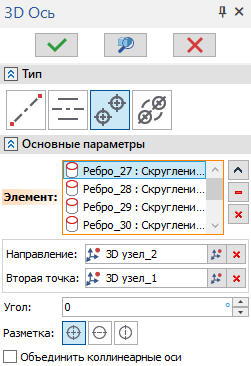

Направление осей задано двумя точками

При выборе Direction направления горизонталь будет соответствовать выбранному направлению.

22.1_3DAxisLinearDir322.1S_3DAxisLinearDir3

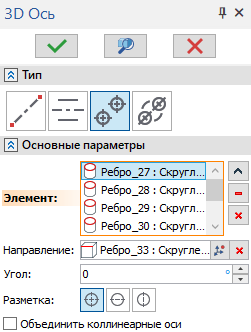

Направление осей задано прямым ребром

Чтобы дополнительно повернуть оси на произвольный Угол относительно направления горизонтали (определённого автоматически или указанного вручную), можно указать величину угла в одноимённом поле окна параметров команды.

22.1_3DAxisLinearDir0A 22.1S_3DAxisLinearDir0A

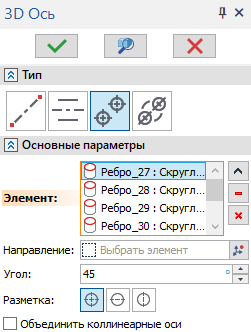

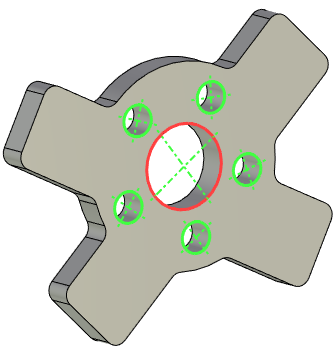

Дополнительный поворот осей на угол 45° относительно направления по умолчанию

22.1_3DAxisLinearDir3A 22.1S_3DAxisLinearDir3A

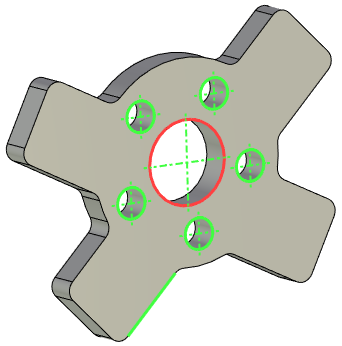

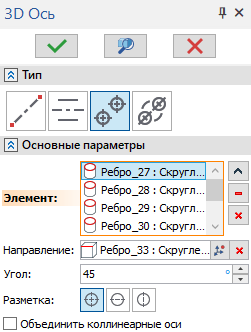

Дополнительный поворот осей на угол 45° относительно направления заданного прямым ребром

Конфигурация разметки

По умолчанию для каждого из исходных рёбер создаются две оси - вертикальная и горизонтальная (при этом их направления можно настроить как описано выше). При необходимости можно настроить количество осей с помощью параметра Разметка. Доступны следующие конфигурации разметки:

AxisMarkingHorizontal Горизонтальная ось,

AxisMarkingVertical Вертикальная ось,

CreateAxis Две оси,

Объединение коллинеарных осей

По умолчанию для каждого из исходных рёбер создаются отдельные оси. При необходимости можно Объединить коллинеарные оси разных рёбер, установив одноимённый флаг в окне параметров команды.

22.1S_3DAxisLinearJoinCollinear

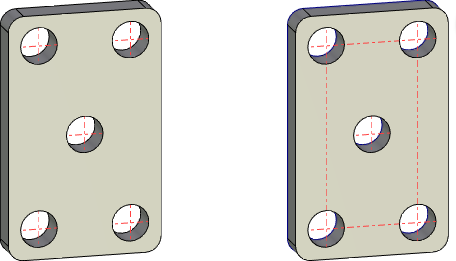

Слева коллинеарные оси не объединены, справа - объединены.
