3D отрезок

Вызов команды:

Команда позволяет построить 3D отрезок.



3D отрезок являетcя разновидностью 3D кривой. Команда 3D отрезок вызывает режим создания отрезков, доступный в рамках общей команды 3D кривая. После вызова команды можно в любой момент переключиться в режим создания 3D кривых других типов с помощью выпадающего списка в разделе Тип в верхней части окна параметров команды. Полный список доступных типов приведён в описании команды 3D кривая.

Для создания 3D отрезка выполните следующие действия после вызова команды:

1.Выберите тип отрезка и задайте его основные параметры в соответствии с выбранным типом.

2.Задайте параметры обрезки отрезка (необязательное действие).

3.Задайте параметры проецирования отрезка (необязательное действие).

4.Завершите ввод с помощью кнопки или <Ctrl>+<Enter>.

При работе с командой можно использовать манипуляторы и динамический просмотр. При этом динамический просмотр всегда включен и его флаг не отображается.

Тип отрезка

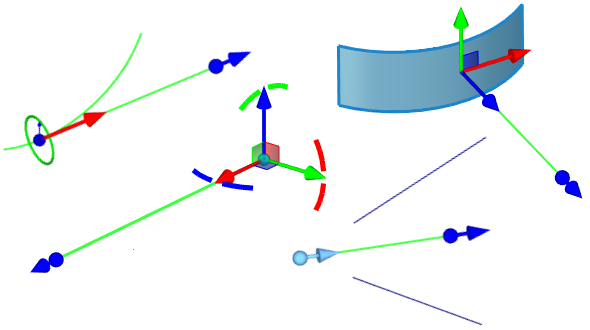

Команда позволяет строить отрезки следующих типов:

Кнопки выбора типа доступны в разделе Тип отрезка в верхней части окна параметров команды:

От выбранного типа зависит принцип построения отрезка и набор его основных параметров.

Тип задаётся при создании отрезка. После создания отрезка его тип нельзя изменить при редактировании.

Автоменю

Независимо от выбранного типа отрезка в автоменю команды доступны следующие опции:

Для некоторых типов отрезка доступны дополнительные опции, указанные в описании типа.

Основные темы в этом разделе:

•По направлению

•По кривой

•По поверхности

•Под углом

•Биссектриса

•Касательный отрезок

См. также:

•3D кривая

•Обрезка 3D кривой по точкам

•Проекция 3D кривой

•Общие опции команд 3D моделирования
