3D отрезок > По поверхности

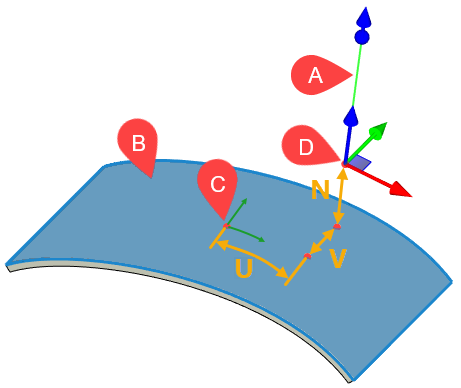

3D отрезок По поверхности строится по нормали к выбранной поверхности в заданной начальной точке. Начальная точка может быть выбрана пользователем непосредственна или задана в UVN-системе координат поверхности абсолютными координатами или смещениями относительно выбранной точки привязки. Опционально можно задать смещение фактического начала отрезка относительно заданной начальной точки. Длина отрезка может быть указана непосредственно, либо задана путем выбора конечной точки. При выборе конечной точки опционально можно задать смещение фактического конца отрезка относительно неё.

Режим создания отрезка данного типа активируется с помощью следующей кнопки, доступной в разделе Тип отрезка окна параметров команды 3D отрезок:

Для задания основных параметров выполните следующие действия после выбора типа отрезка:

1.Выберите поверхность.

2.Задайте начальную точку отрезка (необязательное действие).

3.Задайте размер отрезка (необязательное действие).

После задания основных параметров можно завершить ввод с помощью кнопки или <Ctrl>+<Enter>, либо выполнить дополнительные действия в соответствии с общим для всех типов отрезка алгоритмом создания.

Поверхность

Выбор поверхности задаётся с помощью одноименного поля в верхней части раздела Основные параметры окна параметров команды. Поле выбора поверхности активируется автоматически после выбора типа отрезка, в результате чего можно выбрать желаемый элемент в 3D окне или дереве модели. В качестве поверхности может быть выбрана грань, цикл, 3D профиль, ребро, рабочая поверхность.

Начальная точка

Начальная точка задаётся в UVN-координатах в системе координат поверхности, при этом могут использоваться абсолютные значения координат или смещения относительно выбранной точки привязки.

Для задания начальной точки выполните следующие действия после выбора поверхности:

1.Выберите точку привязки (необязательное действие).

2.Выберите тип координат (необязательное действие).

3.Задайте UVN-координаты начальной точки отрезка или смещения относительно точки привязки в системе координат поверхности (необязательное действие).

4.Ознакомьтесь с координатами начальной точки в глобальной системе координат документа (необязательное действие). Если они вас не устраивают, измените параметры, заданные на предыдущих шагах.



Начальная точка задаётся с помощью одноимённой группы параметров в средней части раздела Основные параметры окна параметров команды. Группа содержит следующие параметры:

•Точка
Поле выбора точки привязки начала отрезка. Оно активируется автоматически после выбора поверхности, в результате чего можно выбрать в 3D окне или дереве модели любой элемент, способный определять точку. Точка не обязательно должна принадлежать поверхности. Вместо выбора имеющейся точки можно создать новый 3D узел с помощью кнопки, доступной в правой части поля. Кнопка запускает команду создания 3D узла. По завершении создания узла система возвращается к созданию 3D отрезка, а созданный узел автоматически выбирается в качестве точки привязки. Сброс точки привязки не приводит к изменению положения начальной точки - текущее положение пересчитывается в абсолютных UVN-координатах.

•U, V, N
Поля ввода абсолютных координат начальной точки (если не выбрана точка привязки) или смещений относительно точки привязки в системе координат поверхности.
UVN-координаты/смещения также могут быть заданы с помощью манипуляторов в 3D сцене. Работа с UVN-манипуляторами осуществляется аналогично работе с манипуляторами преобразований 3D элементов.

•X абс, Y абс, Z абс
В данных полях отображаются абсолютные координаты начальной точки в глобальной системе координат документа, их редактирование недоступно.

•Тип координат
Выпадающий список позволяет выбрать размерность координат U и V:

По смещению
Данный тип координат доступен только для плоских поверхностей. Координаты U и V измеряются в абсолютных единицах измерения длины.

Параметрический
Координаты U и V измеряются в долях от расстояния от начала системы координат до края поверхности по соответствующей оси. Обычно начало системы координат располагается в центре поверхности, а диапазон возможных значений составляет от -1 до +1.

Переключение размерности не влияет на фактическое положение начальной точки отрезка - текущая координата пересчитывается в соответствии с выбранной размерностью.

Список преобразований начальной точки отрезка отображается в разделе Преобразования окна параметров. Работа со списком осуществляется аналогично описанному для команды Преобразования.

Размер

С помощью выпадающего списка в группе параметров Размер в нижней части раздела Основные параметры окна параметров команды можно выбрать способ задания длины отрезка. В зависимости от выбранного способа ниже доступны разные поля:

Длина
При выборе параметра Длина, активируется поле ввода Значение, позволяющее задать значение длины отрезка от начальной точки в заданном направлении. Значение параметра по умолчанию равно 100. Направление отсчёта длины можно сменить на противоположное с помощью кнопки Реверс направления, расположенной справа. Значение длины также может быть задано с помощью специального манипулятора-стрелки, расположенного в конечной точке отрезка. Работа с манипулятором длины осуществляется аналогично работе с манипуляторами осей ЛСК при простом перемещении вдоль оси. При использовании манипулятора доступна объектная привязка, позволяющая выбрать точку, проекция которой на ось X ЛСК определит положение конечной точки отрезка. Однако, при этом не создаётся ассоциативной связи между отрезком и точкой, т.е. при последующих изменениях положения точки отрезок не изменится. Если требуется создание ассоциативной связи, используйте способ задания длины До точки, описанный ниже.

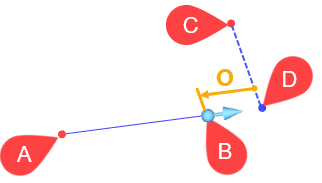

До точки
При использовании данного способа задания длины ниже доступно поле выбора Точки, определяющей длину отрезка, и поле ввода Отступа. Конец отрезка будет располагаться на расстоянии указанного отступа от этой точки (если точка лежит на одной прямой с отрезком) или от проекции этой точки на направление отрезка. Отступ может быть положительным (по направлению отрезка) или отрицательным (противоположно). Значение отступа также может быть задано в 3D окне с помощью манипулятора. Работа с манипулятором отступа осуществляется аналогично работе с манипуляторами осей ЛСК при простом перемещении вдоль оси. Вместо выбора имеющегося элемента можно создать новый 3D узел с помощью кнопки, доступной в правой части поля. Кнопка запускает команду создания 3D узла. По завершении данной команды система возвращается к созданию отрезка, а созданный 3D узел автоматически выбирается в качестве точки, определяющей длину отрезка.
