Плоскость через прямое ребро или точки > По касательной

Режим По касательной в команде Плоскость через прямое ребро или точки позволяет строить рабочие плоскости следующими способами:

•через 3D точку касательно к поверхности;

•через две 3D точки касательно к поверхности;

•через ось касательно к поверхности;

В данном режиме дополнительным элементом, определяющим положение плоскости, помимо точек или оси, является цилиндрическая, сферическая или коническая поверхность, которой будет касаться создаваемая плоскость. Поверхность выбирается с помощью поля Касательная, расположенного в разделе Основные параметры окна параметров команды, или связанной с этим полем опции автоменю:

Касательная поверхность подсвечивается в 3D сцене синим цветом.

В данном режиме в 3D окне отображаются манипуляторы в виде бирюзовых шариков, символизирующие возможные варианты касания. Переключаться между вариантами можно, указав нужный манипулятор в 3D окне, или нажав кнопку Изменить положение рабочей поверхности в окне параметров справа от поля выбора касательной поверхности.

Через 3D точку касательно к поверхности

Для построения рабочей плоскости, проходящей через 3D точку касательно к поверхности, после задания 3D точки (опция Точки) необходимо выбрать нужную поверхность (опция Касательная). Из двух возможных вариантов касания будет выбрана то, что ближе к положению курсора при выборе поверхности. По умолчанию начало системы координат плоскости совпадает с выбранной точкой.

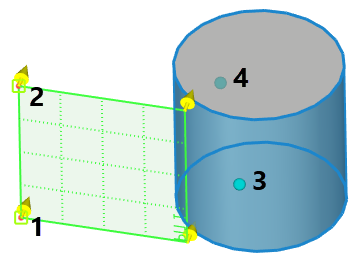

Через две 3D точки касательно к поверхности

Для построения рабочей плоскости, проходящей через две 3D точки касательно к поверхности, необходимо выбрать две 3D точки (опция Точки) и поверхность (опция Касательная). По умолчанию ось Х системы координат созданной рабочей плоскости будет направлена от первой выбранной точки ко второй.

При выборе конической или цилиндрической поверхности касания результат построения может быть аналогичен построению рабочей плоскости по одной 3D точке с касанием к поверхности. Задание второй точки поможет лишь уточнить вариант касания.

Через ось касательно к поверхности

Для построения рабочей плоскости, проходящей через ось касательно к поверхности, необходимо выбрать ось (опция Точки) и поверхность (опция Касательная). По умолчанию ось Х системы координат созданной рабочей плоскости будет совпадать с направлением выбранной оси.
