Тело по сетке

Вызов команды:

Команда позволяет преобразовать в твердое тело или тело-поверхность исходные элементы следующих типов:

•3D изображение;

•расчётная сетка задач конечно-элементного анализа, в т.ч. в деформированном состоянии (см. приложение T-FLEX Анализ);

•воксельное тело (см. приложение T-FLEX CAM).

Для создания тела по сетке после вызова команды выберите исходный элемент в 3D сцене или дереве модели, задайте параметры операции в окне параметров и подтвердите ввод с помощью или <Ctrl>+<Enter>.

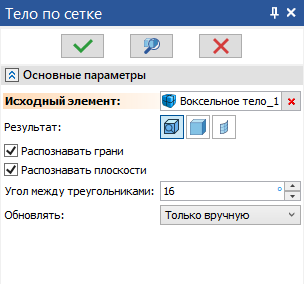

В окне параметров команды доступны следующие параметры:

Исходный элемент

В данном поле отображаются имя и иконка выбранного элемента.

Результат

Тип создаваемого тела. В выпадающем списке данного параметра доступны следующие варианты:

Автоматически (система сама определит тип тела в зависимости от его геометрии)

  Твёрдое тело

Поверхность

Распознавать грани

По умолчанию данный флаг снят, вследствие чего всё результирующее тело состоит из единой сеточной грани. При установленном флаге тело будет разбито на оптимальное количество сеточных или аналитических граней, в зависимости от формы исходной сетки и параметров, доступных ниже.

Распознавать плоскости

Данная опция доступна, только если выше установлен флаг Распознавать грани. По умолчанию распознавание плоскостей выключено, в результате чего все грани результирующего тела являются сеточными. При включённом распознавании плоскостей плоские грани будут аналитическими, аналогично граням, создаваемым стандартными инструментами твердотельного и поверхностного моделирования T-FLEX CAD. Сеточные грани представляют собой оптимизированную версию исходной сеточной геометрии, и возможности работы с такими гранями ограничены (например, их нельзя использовать для черчения на грани или позиционирования отверстий).

Угол между треугольниками

Данный параметр доступен, только если выше установлен флаг Распознавать грани. Если угол между нормалями соседних треугольников исходной сетки не превышает значения данного параметра, то эти треугольники будут принадлежать одной и той же грани результирующего тела, в противном случае - разным граням.

Деформированное состояние

Данный параметр доступен, только когда в качестве исходного элемента выбрана сетка задач конечно-элементного анализа. Он позволяет задать масштаб деформаций рассчитанной модели. В выпадающем списке доступны следующие опции:

•1:1

•со сцены
При выборе данной опции ниже появляется поле, в котором можно задать масштаб вручную. Название поля соответствует типу масштаба: Относительный масштаб % или Абсолютный масштаб. Тип масштаба и значение по умолчанию наследуются из текущих значений, установленных для окна результатов расчёта (см. справку приложения T-FLEX Анализ).

Обновлять

В выпадающем списке можно выбрать, как будет обновляться результирующее тело при последующих изменениях исходной сетки:

•Автоматически

•Вручную и при полном пересчёте

•Только вручную
