Внешняя оболочка

Вызов команды:

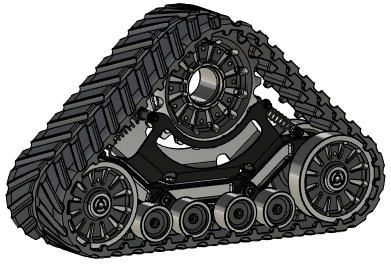

Команда позволяет создать для тел и поверхностей модели внешнюю оболочку, представляющее собой сеточное тело. Операция может понадобиться для упрощённого представления составляющих сложной сборки. Использование сеточных тел позволяет значительно ускорить работу с большими сборками.

Для создания Внешней оболочки выполните следующие действия после вызова операции:

1.Выберите тела, для которых нужно создать внешнюю оболочку.

2.Выберите способ преобразования тел и задайте параметры создаваемой операции.

3.Завершите ввод с помощью кнопки или <Ctrl>+<Enter>.

Автоменю

В автоменю команды доступны следующие опции:

Выбор тел операции

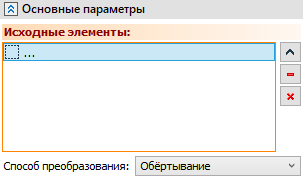

После вызова команды необходимо выбрать элементы, для которых будет создаваться сеточное тело. Сразу после выбора элементы добавляются в список Исходные элементы. Управление списком осуществляется при помощи кнопок расположенных в правой части списка: Развернуть, Свернуть, Удалить элемент из списка (удаляет выбранную строку списка), Очистить (удаляет все объекты из списка). В качестве исходных элементов могут быть выбраны тела, поверхности и 3D фрагменты.

Пользователю даётся на выбор три способа построения внешней оболочки:

•Воксельный

•Выпуклая оболочка

•Обёртывание

В зависимости от выбранного способа будет различаться набор доступных параметров и результат операции.

Выпуклая оболочка

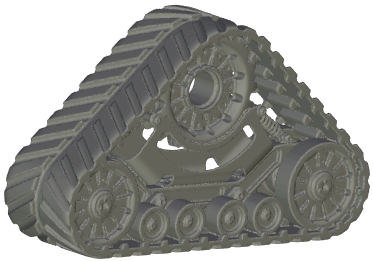

При выборе данного способа по выбранным элементам будет создано выпуклое сеточное тело, которое "поглощает" все выбранные тела.

Опция Обновлять позволяет выбрать, в каких случаях будет обновляться операция. Всего есть три варианта в выпадающем списке:

•Автоматически

При выборе данного варианта операция будет обновляться автоматически (при любых изменениях модели).

•Вручную и при полном пересчёте

При включении данной опции процесс обновления происходит вручную с помощью команд Обновить или Полный пересчёт. Данную настройку имеет смысл устанавливать в случаях, когда ведётся работа со сложными моделями, на полный пересчёт которых тратится значительное время.

•Только вручную

Процесс обновления полностью контролируется пользователем. Это необходимо в тех случаях, когда в операции участвует большое число элементов и её обновление занимает существенное время.

Обёртывание

При выборе данного способа по выбранным элементам будет создано невыпуклое сеточное тело.

Радиус сферы. Задаёт радиус сферы, "прокатыванием" которой по исходным элементам формируется результирующее сеточное тело. Чем больше радиус, тем более грубым будет качество сетки.

Точность. Задаёт значение допуска, при котором объекты аппроксимируются или считаются совпадающими. По умолчанию установлено значение 0,5 мм.

Обновлять. Позволяет выбрать, в каких случаях будет обновляться операция. Всего есть три варианта в выпадающем списке:

•Автоматически

При выборе данного варианта операция будет обновляться автоматически (при любых изменениях модели).

•Вручную и при полном пересчёте

При включении данной опции процесс обновления происходит вручную с помощью команд Обновить или Полный пересчёт. Данную настройку имеет смысл устанавливать в случаях, когда ведётся работа со сложными моделями, на полный пересчёт которых тратится значительное время.

•Только вручную

Процесс обновления полностью контролируется пользователем. Это необходимо в тех случаях, когда в операции участвует большое число элементов и её обновление занимает существенное время.

Копировать масс-инерционные характеристики. Позволяет создать результирующее тело с сохранением масс-инерционных характеристик исходных элементов.
