Основные параметры параллелепипеда

В разделе Основные параметры окна параметров команды Параллелепипед можно задать следующие размеры: Длина, Ширина, Высота.

Размеры изменяются симметрично относительно центра примитива. Центр нижней грани совпадает с положением по умолчанию начала координат ЛСК примитива. Направления измерений Длины, Ширины, и Высоты совпадают с направлениями по умолчанию осей X, Y и Z ЛСК примитива соответственно.

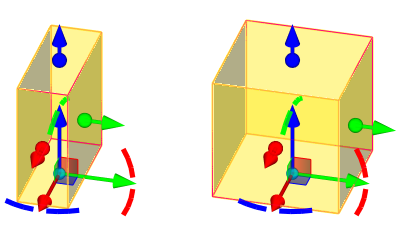

При установке флага Куб доступным для редактирования остаётся только поле параметра Длина, а Ширина и Высота автоматически приравниваются к Длине. В этом случае использование любого из манипуляторов размеров приводит к одновременному изменению всех трёх размеров.

В нижней части раздела также доступен флаг опции Симметрия. Для параллелепипеда симметрия отключена по умолчанию.

ЛСК примитива не определяет геометрию тела примитива. При изменении положения и ориентации ЛСК относительно тела вышеуказанные совпадения между элементами ЛСК и элементами тела могут не соблюдаться.



Размеры задаются вводом значений в соответствующие поля окна параметров или с помощью следующих манипуляторов, отображаемых наряду с манипуляторами ЛСК:



Красный - манипулятор длины

Зелёный - манипулятор ширины

Синий - манипулятор высоты



Работа с манипуляторами размеров осуществляется аналогично работе с манипуляторами осей ЛСК.
