Локальное влияние

При Вытягивания контура по траектории с использованием условия трансформации контура Направляющие выбранные направляющие могут по-разному влиять на на форму результирующего тела. Характер этого влияния выбирается в выпадающем списке Влияние, в верхней части вкладки Направляющие, доступной в разделе Основные параметры окна параметров команды. По умолчанию используетсяГлобальное влияние. При необходимости можно сменить влияние на Локальное.

При локальном влиянии контур разбивается на участки между направляющими. Размер и ориентация каждого участка контура в промежуточных сечениях определяется отдельно в соответствии со взаимным положением двух ограничивающих его направляющих в текущем сечении. Результирующее тело дополнительно разбивается на грани, ограниченные направляющими, даже если участки контура по обе стороны направляющей сопряжены гладко.

Локальное влияние не может быть использовано, если выбрано менее трёх направляющих. При этом направляющие должны пересекать исходный контур. Использование траектории в качестве направляющей не допускается.

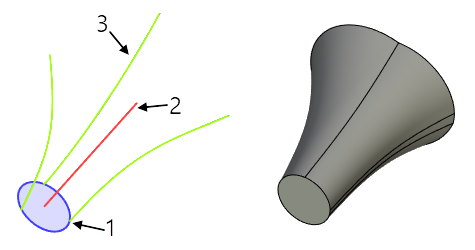

1 - контур; 2 - траектория; 3 - направляющие.
