Угловые ослабления |

|
Угловые ослабления |
|

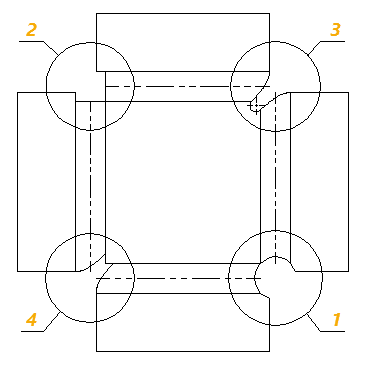

Угловые ослабления бывают следующих типов:
1 - Круглые
2 - Линейные
3 - Сварочные
4 - Нет
Форма и размеры ослабления определяются его типом, а также, в зависимости от типа ослабления, либо величиной параметра Расширение, либо величиной параметра Зазор и наличием Нахлёста.

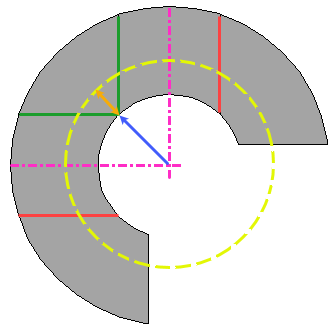

На развёртке делается вырез в виде окружности. Центр окружности расположен в точке пересечения осевых линий сгибов, а базовый радиус равен расстоянию от этой точки до точки пересечения линий начала сгиба. Расширение добавляется к радиусу. Зазор не влияет на геометрию ослабления.
Вместо использования автоматически рассчитанного радиуса и задаваемого пользователем расширения можно непосредственно указать диаметр выреза. Для этого необходимо установить флаг Диаметр в окне параметров и ввести значение в поле ввода справа от флага. Если весь материал в пределах указанного диаметра и так удаляется для обеспечения указанного зазора, операция выдаст ошибку. В таком случае необходимо увеличить значение диаметра или отказаться от непосредственного задания диаметра, сняв соответствующий флаг.
Зеленые - линии начала сгибов
Розовые - осевые линии сгибов
Красные - линии конца сгибов
Синий - минимальный радиус выреза
Желтый - контур выреза с расширением
Оранжевый - величина расширения

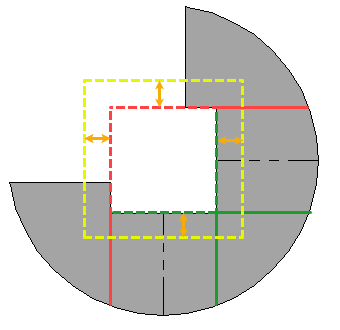

При нулевом Расширении на развёртке делается вырез по линиям начала и конца сгибов. При ненулевом Расширении вырез делается по линиям отступа на величину расширения от линий начала и конца сгибов. Зазор не влияет на геометрию ослабления.
Зеленые - линии начала сгибов
Красные - линии конца сгибов
Жёлтый - контур выреза с расширением
Оранжевый - величина расширения

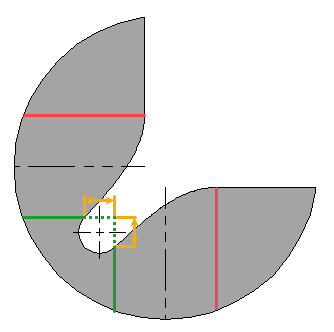

По линиям начала сгибов от их пересечения откладывается величина Зазора. При отсутствии Нахлёста зазор откладывается в обе стороны, при наличии - только в одну. От полученных точек начинается вырез деформированной зоны. В деформированной зоне материал вырезается так, чтобы обеспечить заданный Зазор между фланцами в согнутом состоянии. Кроме того, при отсутствии Нахлёста точки соединяются скруглением, вырезающим угол исходной заготовки, по касательной к вырезу деформированной зоны. Если заготовка имеет прямой угол в месте ослабления, то скругление имеет постоянный радиус, равный Зазору. Для непрямых углов скругление имеет сложную форму переменной кривизны. Таким образом формируется оптимальный стык в области сгиба, который может быть использован для сварки. Расширение неприменимо к данному типу ослабления.
Зеленые - линии начала сгибов
Красные - линии конца сгибов
Оранжевый - величина зазора

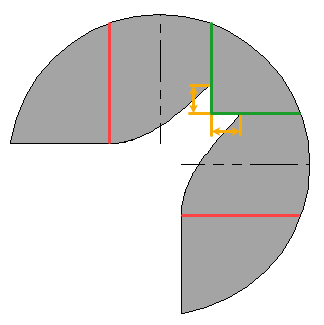

По линиям начала сгибов от их пересечения откладывается величина Зазора. При отсутствии Нахлёста зазор откладывается в обе стороны, при наличии - только в одну. От полученных точек начинается вырез деформированной зоны. В деформированной зоне материал вырезается так, чтобы обеспечить заданный Зазор между фланцами в согнутом состоянии. Угол исходной заготовки сохраняется. Расширение неприменимо к данному типу ослабления.
Зеленые - линии начала сгибов
Красные - линии конца сгибов
Оранжевый - величина зазора
