Типы соединений коммуникаций > Параметры типа

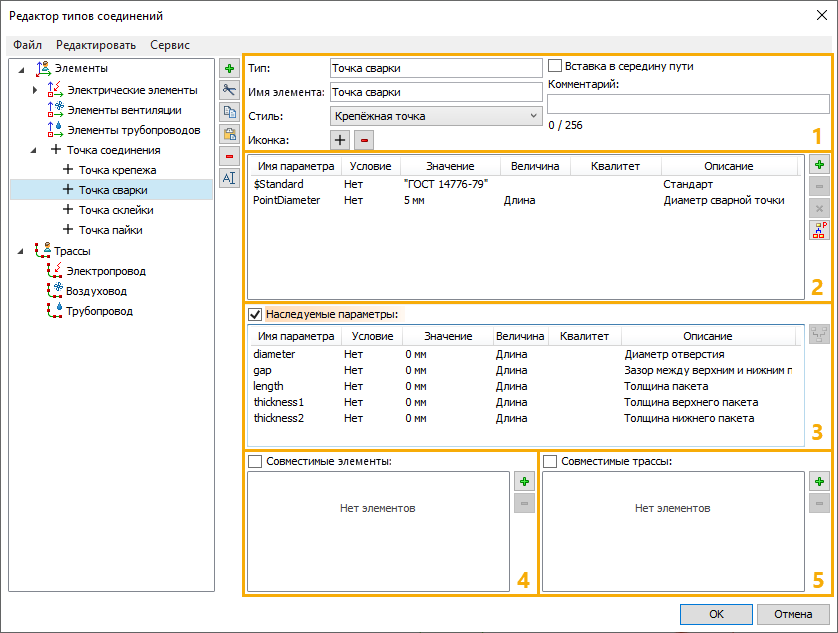

В правой части окна редактора типов соединений отображаются параметры типа, выбранного в левой части. Параметры типа разделены на следующие группы:

1 - Общие параметры

2 - Собственные параметры совместимости

3 - Наследуемые параметры совместимости

4 - Совместимые элементы

5 - Совместимые трассы

Общие параметры

Следующие параметры, отображаемые в верхней части окна, доступны для всех типов соединений:

•Тип
Имя типа, которое отображается в дереве типов и в выпадающем списке типов при создании объектов (точек подключения и трасс).

•Имя элемента
Первая часть имён, назначаемых по умолчанию объектам, созданным с использованием данного типа. Полное имя конкретного объекта будет состоять из строки, указанной в данном поле, и порядкового номера объекта, разделённых нижним подчёркиванием. После создания объекта его можно переименовать произвольным образом. Подробнее см. главу Имя.

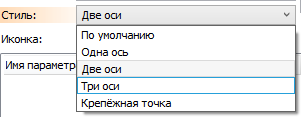

•Стиль
Количество осей, необходимых для правильного соединения объектов.



Например, для соединения типа «Вилка – розетка» необходимо совпадение двух осей.

Стиль учитывается при создании точек подключения и трасс.

 Одна ось                           Две оси                                Три оси



•Иконка
Иконка, которая будет отображаться слева от имени типа. В диалоге, открывающемся по нажатию кнопки , можно выбрать любую из стандартных иконок коммуникаций T-FLEX CAD или указать путь к своему файлу иконки. Выбранная иконка заменит собой иконку кнопки . Для выбора другой иконки снова нажмите ту же кнопку. Сбросить выбор иконки можно с помощью кнопки .

•Комментарий
В это поле можно внести произвольное описание типа. Число символов, доступных для комментария, отображается под полем.

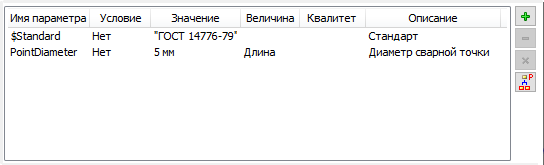

Собственные параметры совместимости

Под общими параметрами располагается список параметров совместимости выбранного типа. Тип соединений может иметь любое количество и номенклатуру собственных параметров совместимости. Справа от списка располагаются кнопки, позволяющие Добавить новый параметр в список, Удалить выбранный параметр и Очистить список. Кнопка Управление наследованием параметров включает/выключает наследование.

В столбцах списка для каждого из параметров отображаются следующие атрибуты:

•Имя параметра
При проверке двух типов на совместимость сначала сравниваются имена всех их параметров совместимости. Если у типов нет параметров с одинаковыми именами, то типы считаются совместимыми. Если параметр с одним и тем же именем найден у обоих типов, то дальше идёт сравнение их значений в зависимости от Условия (см. ниже), прописанного для типа, выбранного в текущей команде.

•Условие
Условие сравнения значений одноимённых параметров. Из выпадающего списка можно выбрать одно из следующих условий:



Если в условии стоит "Нет", то типы считаются совместимыми независимо от значений параметров.
Если переменная вещественная, то её значения для каждого из сравниваемых типов конвертируются в базовые единицы измерения (если у значений заданы единицы) и дальше сравниваются по условию. Если условие выполняется, то типы считаются совместимыми, в противном случае - несовместимыми.
Если переменная текстовая, то при условии "=" типы совместимы если значения одинаковые, при условиях "<" или ">" типы совместимы если значения разные, а при условиях "≥" или "≤" типы несовместимы независимо от значений параметров.

•Значение
Заданное в поле значение учитывается при сравнении параметров.

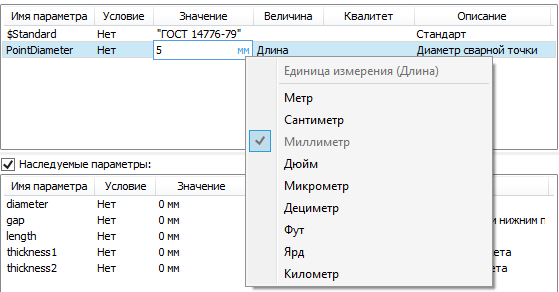

•Величина
От физической величины, выбранной в выпадающем списке данного атрибута, зависит набор единиц измерения, доступный в поле ввода значения параметра. Если величина не задана, то значение не имеет единиц измерения.



•Квалитет
Квалитет точности задания величины параметра.

•Описание
Произвольное текстовое описание параметра.

Набор отображаемых атрибутов можно изменить с помощью контекстного меню заголовков списка.

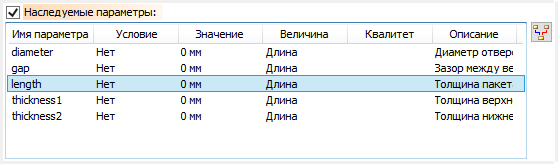

Наследуемые параметры совместимости

Помимо собственных параметров совместимости тип может наследовать параметры с родительского типа. Для включения/выключения наследования используйте кнопку Управление наследованием параметров, расположенную справа от списка собственных параметров. При включенном наследовании список наследуемых параметров отображается под списком собственных. По умолчанию при включении наследования в список наследуемых параметров добавляются все параметры родительского типа, кроме параметров, имена которых совпадают с собственными параметрами текущего типа. Справа от списка доступна кнопка Переопределить. При её нажатии выбранный в данный момент наследуемый параметр становится собственным параметром типа и переносится в верхний список, после чего можно изменить его атрибуты.

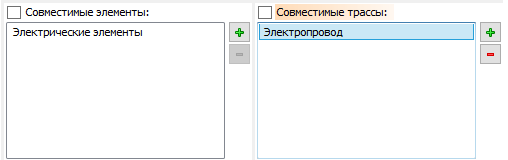

Совместимые элементы и трассы

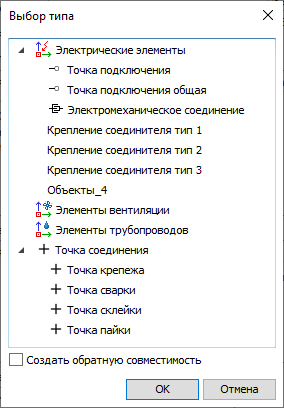

В нижней части окна находятся списки совместимых элементов и трасс. Для трасс совместимость с другими трассами недоступна. Кнопки, расположенные справа от каждого из списков, позволяют Добавить элемент после текущего и Удалить элемент из списка. Добавляемый тип выбирается из дерева, открываемого в отдельном диалоговом окне. При этом в дереве отображается только соответствующий раздел - Элементы или Трассы. В нижней части окна выбора добавляемого типа доступен флаг Создать обратную совместимость. По умолчанию он снят, и выбранный тип добавляется в совместимые с текущим, но не наоборот. Таким образом совместимость работает только в одну сторону - от текущего типа к выбранному. Если установить данный флаг, то текущий тип также будет добавлен в совместимые с выбранным.
