Дополнительные параметры проекции

Дополнительные параметры проекции можно задать в окне параметров или в диалоге параметров. В окне доступны только наиболее часто используемые параметры, в диалоге - полный набор параметров.

Окно параметров

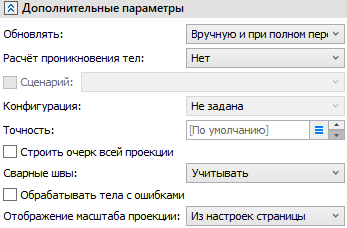

Раздел Дополнительные параметры окна параметров команды Проекция содержит следующие элементы управления:

Обновлять

Параметр позволяет выбрать в каких случаях будет происходить обновление проекции. В выпадающем списке можно выбрать одну из следующих опций:

•Автоматически
При выборе данного варианта проекция будет обновляться автоматически (при любых изменениях модели).

•Вручную и при полном пересчёте
При включении данной опции процесс обновления происходит вручную с помощью команд Обновить или Полный пересчёт. Например, этот вариант подходит для того этапа работы, при котором еще ведется работа с 3D моделью и нет необходимости тратить ресурсы компьютера для обновления проекции. Данную настройку имеет смысл устанавливать в случаях, когда ведётся работа со сложными моделями, на полный пересчёт которых тратится значительное время.

•Только вручную
Процесс обновления полностью контролируется пользователем. Это необходимо в тех случаях, когда проекция является комплексной и ее обновление занимает существенное время.

Пересчёт проекции стиля отображения Векторная картинка, в случае обновления вручную или по запросу, выполняется в параллельном режиме. При запуске пересчёта, изображение 2D проекции на экране заменяется на упрощённое изображение. После этого можно работать с системой, например, оформлять чертёж по этой проекции. Параллельно в этот момент будет выполняться точный расчёт проекции. По завершении этого расчёта упрощённая картинка проекции заменяется результатами точного расчёта. Такой подход позволяет упростить работу с проекциями, имеющими длительное время пересчёта. Можно сразу после создания или редактирования проекции продолжить работать с системой, не дожидаясь завершения вычислений проекции.

Расчет проникновения тел

В выпадающем списке можно выбрать одну из следующих опций:

•Нет
Проникновение тел не будет учитываться.

•Учитывать пересечения
При проецировании группы тел, проникающих друг в друга, можно включить функцию анализа тел на пересечение. При установленном параметре система будет строить проекцию с учётом пересечения тел. Данный параметр увеличивает время расчёта проекции.

•Да
Позволяет строить более точные изометрические проекции с разрезом.

Сценарий

Позволяет создать проекцию модели на выбранной стадии сценария анимации.

При активации флага Сценарий появляется возможность выбрать сценарий анимации в выпадающем списке, а ниже становятся доступны дополнительные опции:

•Стадия
При установке данного флага можно указать в поле справа стадию сценария, которая будет проецироваться. При снятом флаге используется конечное состояние модели.

•Проецировать траектории перемещения
При установке данного флага на проекции будут показаны траектории объектов, которые перемещаются в рамках выбранного сценария. Если выше указана конкретная стадия сценария, то проецируются траектории только тех перемещений, которые происходят на выбранной стадии. Если стадия не указана, то проецируются траектории со всех стадий. Индивидуальное управление видимостью траекторий каждого из объектов при этом осуществляется с помощью команды редактирования сценария.

Конфигурация

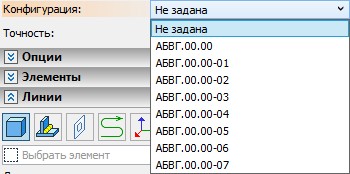

Если у модели есть конфигурации, то во время проецирования появляется возможность выбрать конфигурацию, которую необходимо спроецировать.

Точность

Точность отрисовки линий проекции. Минимальное значение параметра составляет 0.000001.

Строить очерк всей проекции.
Если данная опция активирована, то строится очерковая невидимая штриховка на все проецируемые тела с приоритетом на единицу меньше, чем приоритет самой проекции. Таким образом можно строить аппликации одних проекций поверх других проекций.

Данная опция не работает или создаёт некорректные результаты, если для проецирования выбраны кривые, рёбра, грани, циклы, или если выбран способ проецирования без удаления невидимых линий.  Также эта опция не работает для сечений.

Для 2D проекции, созданной на основе уже существующей 2D проекции, данная опция включается автоматически.

Сварные швы
Опция позволяет выбрать в каком виде будут показываться сварные швы на проекции. В выпадающем списке существует 3 варианта:

•Учитывать.

•Учитывать и закрашивать.

•Не учитывать.

Обрабатывать тела с ошибками.
При создании проекции независимо от состояния данного флага система проверяет, есть ли ошибки в проецируемых телах. Далее, если флаг установлен, то сначала система исключает грани с ошибками и пытается сшить тело из оставшихся граней, а затем, если сшить тело не удалось, полностью исключает его из проецирования.

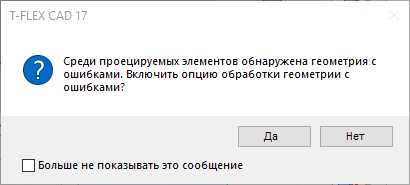

Если флаг снят (по умолчанию), то при попытке спроецировать тело с ошибками появится диалоговое окно с предложением включить данную опцию:

При ответе Да флаг будет установлен, и далее система действует по алгоритму, описанному выше. При ответе Нет система попытается построить проекцию без исключения ошибок, а если это невозможно, то проекция не будет создана.

При обновлении ранее созданной проекции проверка на ошибки производится только при установленном флаге. При снятом флаге появление ошибок в проецируемых телах после создания проекции может привести к ошибкам обновления проекции.

Использование опции обработки тел с ошибками ухудшает производительность, поэтому рекомендуется устанавливать данный флаг только при наличии известных проблем с геометрией 3D модели (например, для импортированных тел) и при невозможности построения проекции со снятым флагом.

Отображение масштаба проекции.
Позволяет настроить отображение масштаба проекции над самой проекцией (см. раздел Основные параметры проекции).

Диалог параметров

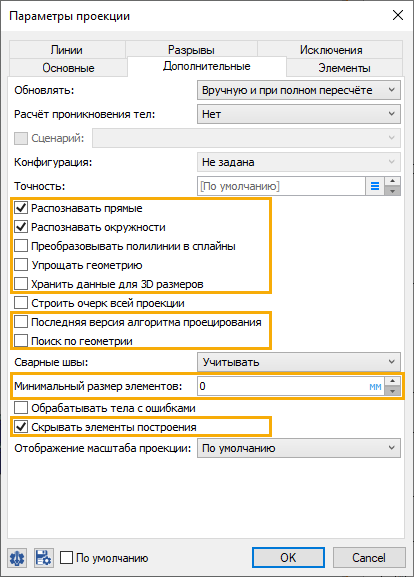

В диалоге параметров проекции вкладка Дополнительные помимо параметров, перечисленных выше, также содержит ряд редко используемых опций, не отображаемых в окне параметров:

Распознавать прямые, Распознавать окружности и Преобразовывать полилинии в сплайны.
Данные параметры включают специальные алгоритмы, которые позволяют в пределах некоторой точности распознавать отрезки, окружности (дуги окружностей) или полилинии. Это нужно для случаев, когда проецируется сложная геометрия. Например, при точном проецировании сглаживания с переменным радиусом, получается полилиния. При включении опции Распознавать окружности полилиния заменяется дугой окружности. На полученной дуге теперь можно проставить размер. При использовании данных опций, происходит небольшая потеря точности проекции. Из-за этого иногда могут возникать проблемы с автоматической штриховкой на сечениях и разрезах – в контуре могут появляться разрывы, и такой контур может не штриховаться. Для решения данной проблемы предусмотрена опция, управляющая точностью поиска контура штриховки.

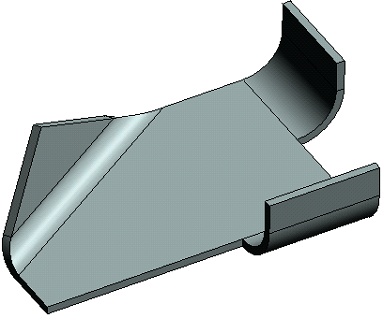

Упрощать геометрию.

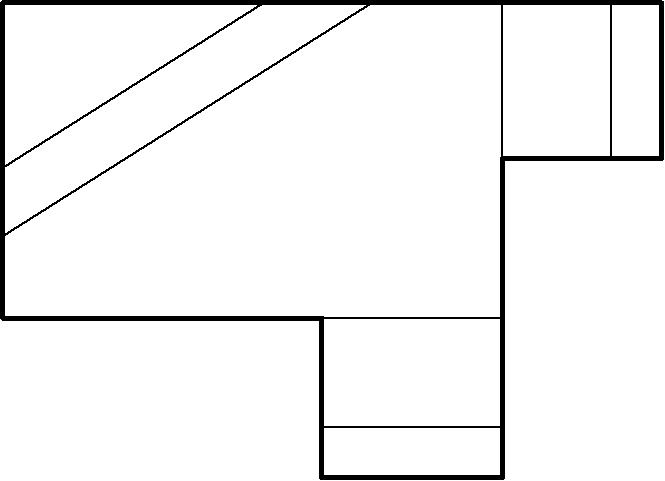

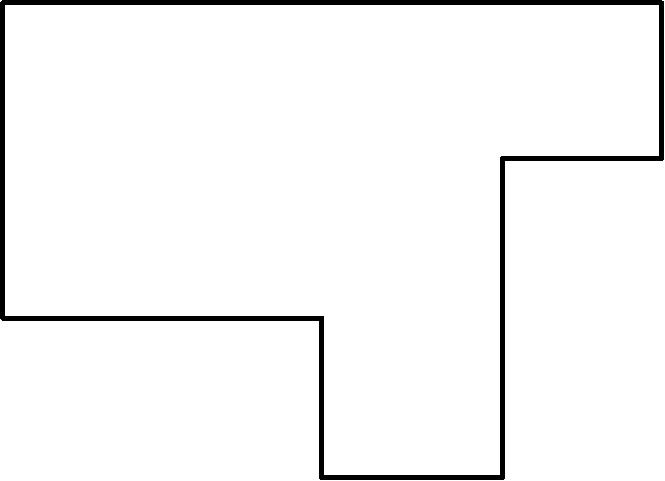

При установленном флаге к проецируемым объектам сначала применяется операция Упрощение модели, а затем выполняется создание проекции. Данная опция существенно увеличивает время расчёта проекции, поэтому по умолчанию она отключена. Для построения проекции развернутой детали из листового металла, когда требуется показывать зоны гибки при помощи гладких сопряжений (опция включения гладких сопряжений находится на закладке Линии) данную опцию требуется отключить. При включенной опции упрощения геометрии зоны изгиба показаны не будут.



Хранить данные для 3D размеров.
Данный параметр позволяет проставлять на нестандартных и объемных видах (например, на изометрии) пространственные размеры (см. главу Аннотации на проекции).

Последняя версия алгоритма проецирования.
Данный параметр отображается только для проекций, созданных в предыдущих версиях системы и служит для обеспечения совместимости с текущей версией T-FLEX CAD. По умолчанию флаг отключен.

Отображение флага в окне параметров проекции указывает, что данная проекция пересчитывается по старым алгоритмам. Если установить флаг, проекция будет пересчитана в соответствии с алгоритмом текущей версии. Это может привести к различным изменениям в идентификации элементов проекции.

Поиск по геометрии.
Если данный флаг установлен, при пересчёте 2D проекции поиск элементов привязки аннотаций на проекции производится по геометрии проекции, а не по идентификаторам модели.

При поиске по геометрии берётся старое положение исходного элемента проекции (линии, дуги и проч.) и ищется в пределах допуска ближайший элемент того же типа. Поиск по идентификации производится вне зависимости от геометрии по внутренним ID элементов проекции, сформированным по истории создания элемента.

Геометрический поиск рекомендуется использовать, когда модель претерпела сильные изменения и обычный поиск не даёт результатов (например, при обновлении проекций импортированной геометрии после изменения импортированной модели внешним приложением).

Минимальный размер элементов.
Параметр позволяет сократить время построения и пересчёта проекций путём отказа от проецирования небольших деталей. Кроме этого, за счёт исключения тел в ряде случаев можно добиться лучшей читаемости изображения.

Минимальный размер задаётся в текущих единицах измерения модели. Все тела меньших размеров не будут показаны на проекциях.

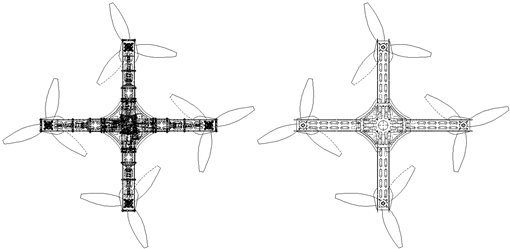

Время расчёта проекции: 0,577 сек.        Время расчёта проекции: 0,088 сек.



Скрывать элементы построения.
Если данный флаг установлен, элементы построения, принадлежащие данной проекции, отображаются только, когда проекция активирована.
