Представления

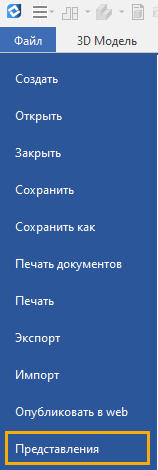

Добавлена команда Представления:

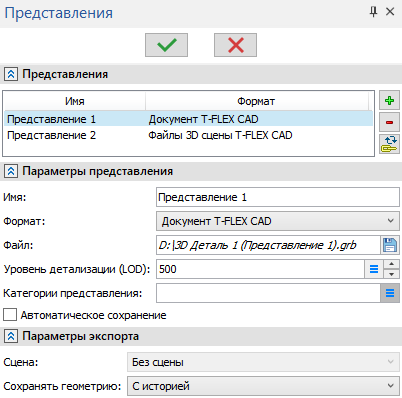

Команда позволяет создавать и редактировать альтернативные представления документа. Представления - это внешние файлы, в которых полностью или частично сохраняется точная или упрощенная геометрия 3D модели. Файлы представлений связаны с исходным документом и могут обновляться автоматически или вручную при обновлении исходного документа. Представления сохраняются в формате обычного документа T-FLEX CAD (*.grb), файла сцены T-FLEX CAD (*.tf3d) или в сторонних форматах. Представления позволяют повысить производительность при работе с большими сборками путём отображения упрощенной геометрии фрагмента вместо полной геометрии и автоматизировать экспорт в другие форматы.

Состав элементов, сохраняемых в представлениях может наследоваться из пользовательской сцены. Таким образом, состав представления может отличаться от состава исходной модели.

При сохранении представления документа в формат T-FLEX CAD (GRB) пользователь может установить параметры сохранения истории построения тел: тела могут сохраняться либо со всей историей, либо без истории (т.е. только конечные тела), либо в виде сеточных элементов (3D изображений) без геометрии. Параметры сцены (точность сетки) позволяет также сохранять представление с грубой сеткой, что позволяет сократить затраты ресурсов при использовании таких представлений в составе сборочных моделей.

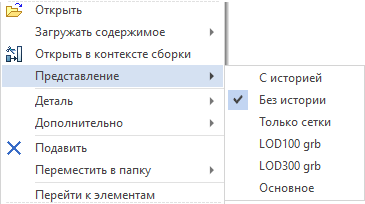

Если для фрагмента созданы представления в формате *.grb, то между ними можно переключаться в сборке с помощью контекстного меню фрагмента. Пункт меню Представление содержит список всех доступных представлений подходящего формата. При выборе представления в списке модель фрагмента заменяется в сборке на это представление. Текущее представление отмечено в списке флагом. Для возврата к исходной модели фрагмента используется пункт Основное.
