Параметры пользовательской камеры

В окне параметров команды Создать камеру доступны следующие разделы:

•Параметры

•Линза

•Преобразования

•Опции

Параметры

Тип проекции

Способ проецирования объектов 3D окна, используемый камерой:

•Параллельная
Не учитывает расстояние до точки взгляда и угол зрения.

•Перспективная
Учитывает искажение, возникающее при увеличении расстояния между камерой и видимым объектом.

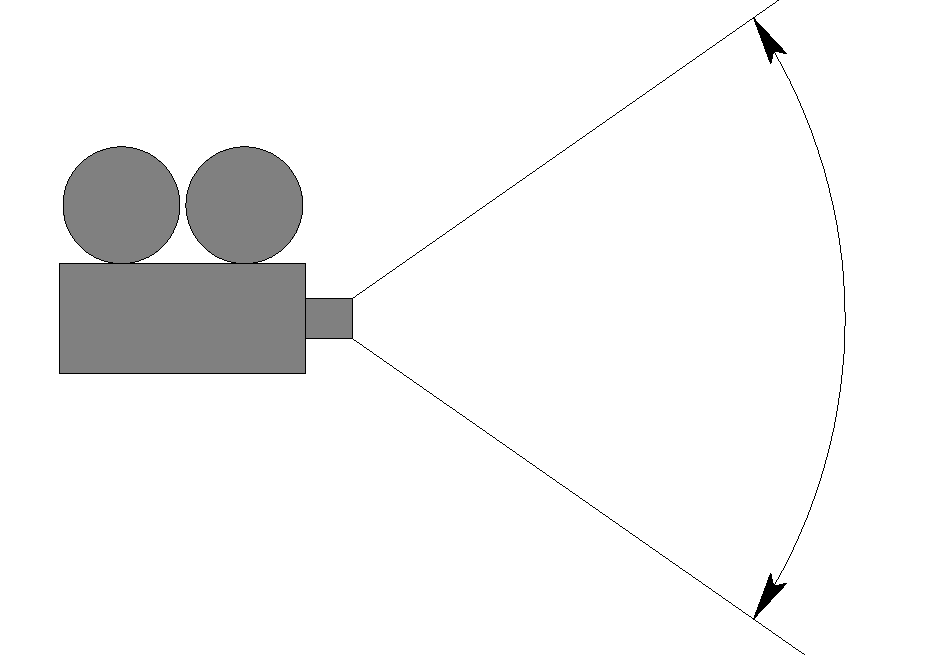

Угол

Угол обзора модели. Параметр доступен только для Перспективной проекции. Для задания параметра можно воспользоваться полем ввода или манипулятором в 3D окне.

Размер

Размер изображения, получаемого с камеры задаётся двумя параметрами - Ширина и Высота. Поля ввода этих параметров доступны только при выборе Параллельной проекции. Параметр Высота может быть задан с помощью манипулятора в 3D окне. При этом при перемещении манипулятора будет меняться и значение параметра Ширина с сохранением соотношения сторон.

Внешняя

Если модель используется в качестве 3D фрагмента, то камеры этой модели, у которых данный параметр установлен, являются доступными и в сборочной модели. Положение такой камеры определяется положением 3D фрагмента. Изменять параметры внешней камеры в сборке нельзя.

Линза

Фокусное расстояние

Оптическая характеристика, влияющая на поле зрения камеры. Параметр доступен только для Перспективной проекции.

Размер сенсора.

Ширина и Высота сенсора камеры. Сенсор камеры отвечает за улавливание света и преобразование его в изображение. Чем больше размер сенсора, тем больше света улавливает камера и тем более чистое изображение получается на выходе. Параметр доступен только для Перспективной проекции.

Управление глубиной резкости

При активации опции включается управление чёткостью изображения и эффектом размытия на изображении в камере. Глубина резкости - это область, в которой объекты, попадающие в камеру, будут выглядеть чёткими. Ниже можно настроить следующие параметры глубины резкости:

•Расстояние до объекта.
Чем меньше расстояние, тем меньше глубина резкости.

•F-Stop
Параметр, влияющий на количество света, попадающего в камеру. Чем меньше значение параметра, тем больше глубина резкости.

Преобразования

В данном разделе диалога можно отображается список преобразований, определяющих положение камеры (см. раздел Преобразования 3D элементов).

Опции

В данном разделе можно регулировать размер окна предпросмотра, отображаемого в правом верхнем углу 3D окна. Управлять его размером можно, перемещая ползунок в диапазоне значений от 0% до 100%, где 0% - окно предпросмотра скрыто, 100% - окно предпросмотра занимает все 3D окно.
