Пользовательская камера |

|
Пользовательская камера |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Фотореализм > Инструменты > Выбрать камеру > Создать камеру Вид > 3D Модель > Выбрать камеру > Создать камеру |
Клавиатура |
Текстовое меню |
<3CA> |
Построения > Камера Вид > Камера > Камера |

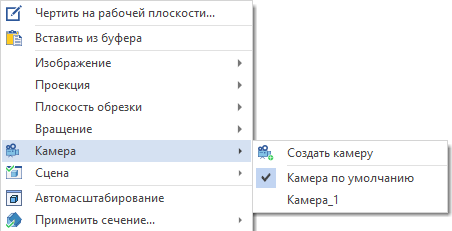

Команда также доступна на панели Вид и в контекстном меню, вызываемом при нажатии
на пустом месте в 3D окне в режиме ожидания команды:
Камера является элементом визуализации трехмерных объектов, определяющим точку и направление взгляда на 3D окно. В каждом окне имеется системная камера, которая установлена «по умолчанию». Пользователь может создавать собственные камеры и делать одну из них активной.
У камеры имеется собственная система координат и набор манипуляторов. Манипуляторы позволяют перемещать созданные камеры по 3D окну и изменять направление их взгляда. Это можно применять при осмотре внутренних элементов модели и создании анимационных роликов.
После вызова команды необходимо выполнить следующие действия:
1.Задать положение и направление взгляда камеры.
2.Задать параметры камеры (необязательное действие).
3.Ознакомиться с видом из камеры.
4.Завершить создание камеры с помощью кнопки
или <Ctrl>+<Enter>.
Автоменю
В автоменю команды доступны следующие опции:
|
<Y> |
Закончить ввод |
|
<P> |
Задать параметры элемента |
|
<Esc> |
Отменить выбор |
|
<F5> |
Предварительный просмотр результата операции |
|
<L> |
Выбрать целевую систему координат |
Задание положения и направления взгляда камеры
По умолчанию, начальное направление камеры всегда ориентировано по оси X, ось Y всегда будет направлена вверх, а ось Z вправо.
Для наглядности в окне 3D вида отображается условное изображение камеры.
После вызова команды в автоменю автоматически установится опция:
|
<L> |
Выбрать целевую систему координат |
При помощи этой опции в окне 3D вида можно выбрать локальную систему координат для задания положения камеры. Если в модели нет ЛСК, можно задать положение камеры с помощью манипуляторов.
|

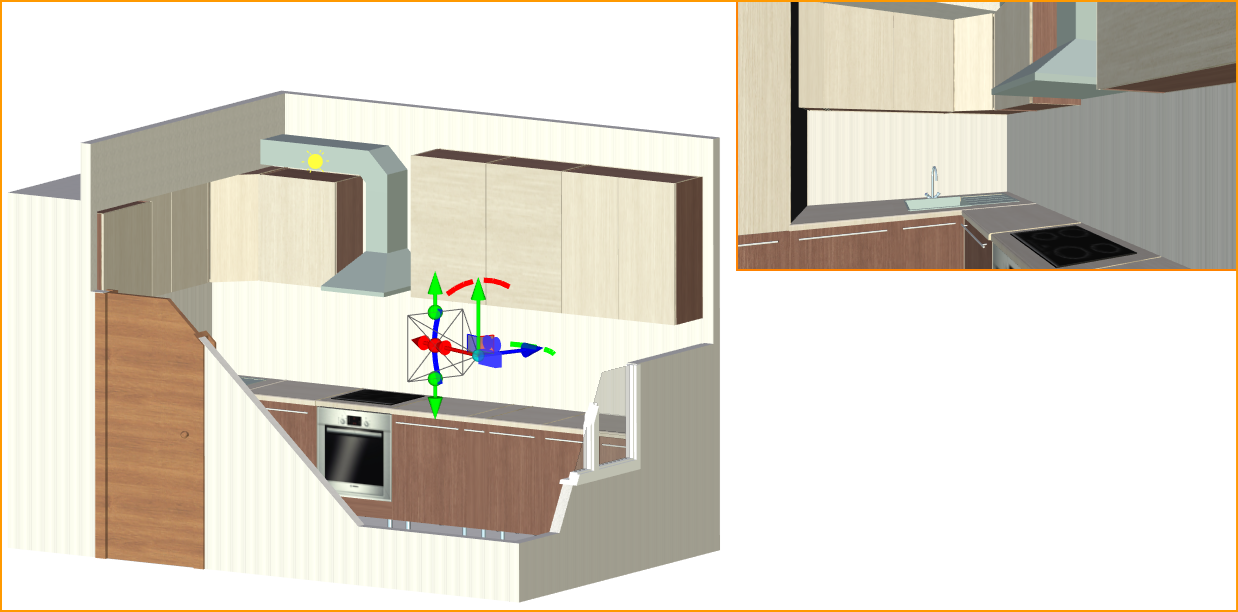

1 - Манипулятор настройки угла перспективной проекции 2 - Манипулятор настройки длины перспективной проекции 3 - Манипулятор перемещения карты 4 - Манипулятор поворота |
Предварительный просмотр вида из камеры
В режиме создания камеры в правом верхнем углу рабочего окна отображается окно предпросмотра. Оно демонстрирует вид из камеры в режиме реального времени.
Основные темы в этом разделе:
•Параметры пользовательской камеры
•Контекстное меню пользовательской камеры
•Редактировать пользовательскую камеру
