Разнимаемость формы

Предыдущая страницаВ началоСледующая страница

Вызов команды:

Пиктограмма

Лента

CheckSeparation

Измерение > Анализ геометрии > Разнимаемость формы

Клавиатура

Текстовое меню

<QS>

Сервис > Анализ геометрии > Разнимаемость формы

Данная команда предназначена для проверки того, будет ли литейная или пресс-форма, используемая для получения модели, разнимаемой. Команда позволяет найти грани областей, препятствующих раскрытию формы. Кроме этого отображаются те грани, угол наклона которых к выбранному направлению меньше заданного.

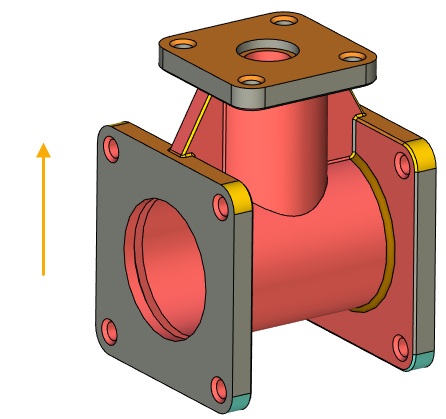

18_26RazExample

После вызова команды выполните следующие действия:

1.Выберите элементы для анализа.

2.Выберите направление разъема формы.

3.Задайте минимальный уклон граней к выбранному направлению.

4.Ознакомьтесь c результатами анализа в виде визуального отображения в 3D окне.

5.При необходимости выполните следующие необязательные действия:

измерьте углы наклона граней в пользовательских точках и ознакомьтесь с результатами;

сохраните результаты в точках во внешний файл и/или скопируйте их в буфер обмена для последующего использования в других приложениях;

включите сохранение результатов в текущем файле.

6. Завершите ввод с помощью кнопки Header_OK или <Ctrl>+<Enter>.

Автоменю

В автоменю команды доступны следующие опции:

Header_OK

<Ctrl>+<Enter>

Закончить ввод

Header_Parameters

<P>

Задать параметры элемента

Header_Cancel

<X>

Выйти из команды

SelectBody2

<B>

Выбрать элемент

SelectContour

<D>

Выбрать направление

SplineSketchAnalysis2

<C>

Измерение угла между направлением разъема и нормалью к поверхности

CreateResult2

<R>

Сохранить результат

Основные параметры

18_26RazParameters

В данном разделе находятся инструменты для выбора элементов для анализа, задания направления разъема формы и минимального уклона граней.

Элементы. После входа в команду необходимо выбрать одно или несколько тел для анализа. Сразу же после выбора элемента он будет добавлен в список. Управление списком осуществляется при помощи кнопок расположенных в правой части списка: MenuDown Развернуть, MenuUp Свернуть, DeleteFromListRedGrey21x20 Удалить элемент из списка (удаляет выбранную строку списка), ClearRedGrey16x16 Очистить (удаляет все объекты из списка).

Если выбрано сразу несколько тел, система выполнит проверку разнимаемости с учётом всех тел сразу, будто бы это одна деталь. Следовательно, результаты проверки нескольких тел по отдельности и вместе будут различными.

Направление. Направление разъема формы определяется произвольным вектором направления. Вектор может быть задан двумя способами - выбором 3D элемента, способного определить вектор, или указанием пары 3D точек. При первом способе есть возможность выбрать грани, рёбра, 3D профили, рабочие плоскости, оси ЛСК и т.д. При втором способе для указания точек можно использовать 3D узлы, вершины, рёбра, системы координат, сферические и тороидальные грани. Точки заносятся в поля Первая точка и Вторая точка соответственно. Если необходимо, кнопка Add20x20 позволяет создать 3D узел или ЛСК. А с помощью кнопки ReverseOff20x20 можно поменять направление разъема формы на противоположное.

Минимальный уклон. Параметр, определяющий минимально допустимый наклон граней к выбранному направлению. По умолчанию установлено значение 1°.

Классификация граней

После задания основных параметров выполняется проверка, а грани операции меняют свою окраску. Кроме цветового отображения в 3D окне, результаты проверки попадают в раздел Классификация граней.

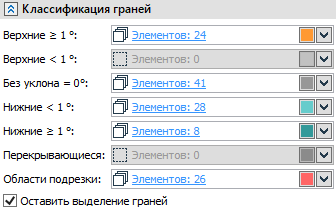

18_26Classification

Здесь указываются наборы верхних и нижних граней, наклон которых больше значения минимального уклона. Эти грани удовлетворяют условию разнимаемости формы и не перекрываются другими гранями тела в прямом и обратном направлениях разъёма. На основе этих граней определяется рабочая зона пресс-формы. Наборы верхних и нижних граней с недостаточным наклоном (меньше минимального уклона или без уклона) выделяются в отдельные списки. Сюда же заносятся перекрывающиеся грани грани, препятствующие раскрытию формы. В список Области подрезки попадают грани, невидимые со стороны матрицы и пуансона.

Классификация граней оформлена в виде выпадающих списков. Для изменения цвета окраски выбранного типа граней в 3D окне справа от каждого списка есть кнопка с обозначением цвета. Цвет можно выбрать из списка или из каталога.

Если раскрыть любой из списков и кликнуть по названию грани, эта грань будет подсвечена в 3D окне. При активации опции Оставить выделение граней после выхода из команды подсвеченные грани станут выбранными. Это сделано для удобства работы.

Результаты измерений

Угол между направлением разъема формы и нормалью к поверхности можно измерить в любой точке выбранного тела с помощью команды измерения в автоменю:

SplineSketchAnalysis2

<C>

Измерение угла между направлением разъема и нормалью к поверхности

Информация о результатах измерения в пользовательских точках попадают в раздел Результаты измерений.

18_26RazResults

Результаты можно представить в виде Таблицы или Списка. Строки списка можно выбирать, нажимая на них mouse left. Для изменения списка можно воспользоваться кнопками, расположенными справа:

Intersectionpoint 20x20 Выбор точки измерения
Активирует режим выбора точки на кривой, в которой нужно создать измерение.

SplineDelete Очистить
Удаляет все строки списка.

DeleteFromListRedGrey21x20 Удалить элемент из списка
Удаляет выбранную строку из списка.

com_style5 Копировать в буфер обмена
Копирует результаты измерения в буфер обмена.

Save20x20 Сохранить
Сохраняет результаты измерения в файл формата *.csv
