Поверхность заданного сечения

Вызов команды:

Поверхность заданного сечения (ПЗС) – операция, предназначенная для построения поверхности с заданным вариантом математического описания образующих профилей.

Поверхность строится путём протягивания сечения заданной формы вдоль выбранных направляющих в пределах области построения, определяемой совокупностью выбранных исходных объектов.

Ориентация сечений в пространстве определяется опорной кривой: в каждой точке опорной кривой можно построить касательную, которая будет задавать нормаль плоскости сечения.

Сечение создаваемой поверхности может представлять коническую кривую (параболу, гиперболу или дугу эллипса), окружность или дугу окружности, прямую или уже имеющийся в модели контур произвольной формы.

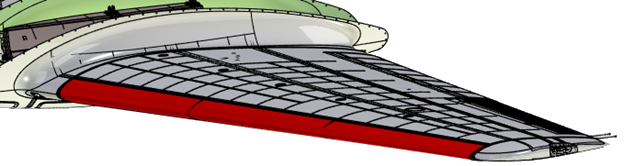

Команда позволяет создавать сложные переходные поверхности с чётко заданным математическим описанием. Данная операция наиболее востребована при создании аэро- и гидродинамических обводов изделия и деталей, форма которых определяется этими обводами.

После вызова команды необходимо выбрать Тип сечения и Тип задания создаваемой поверхности. Дальнейшие действия зависят от типа сечения и типа задания.

Основные темы в этом разделе:

•Тип сечения и Тип задания

oКоническая кривая

oОкружность

oПрямая

oЗаданный контур

•Область построения

•Опорная кривая

•Параметры точности

•Обработка самопересечений
