Поверхность заданного сечения > Параметры точности

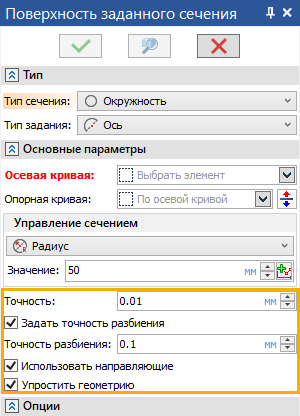

В нижней части раздела Основные параметры окна параметров команды Поверхность заданного сечения независимо от типа сечения, типа задания и способа управления сечением доступны следующие параметры точности:

Угловая точность

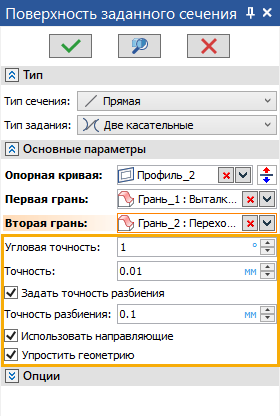

Параметр доступен только при выборе типа сечения Прямая и типа задания  Две касательные. Данный параметр определяет допустимый угол между образующим профилем (отрезком) и касательными к выбранным поверхностям в крайних точках отрезка. Значение по умолчанию 1°. Минимально допустимое значение 0,1°. Для экономии вычислительных ресурсов указывать значение угловой точности меньше 0,3° не рекомендуется.

Точность

Точность аппроксимации образующих профилей и соединения поверхностью соседних образующих профилей.

Задать точность разбиения

По умолчанию флаг снят и точность разбиения не задаётся. При установке флага ниже появляется поле ввода следующего параметра:

•Точность разбиения
Максимальное расстояние от хорды, построенной между двумя соседними точками разбиения, до кривой. Определяет точность разбиения всех заданных кривых: опорная кривая, осевая кривая, направляющие кривые и т.д. Количество точек разбиения определяет количество образующих профилей.

Использовать направляющие.

По умолчанию данный флаг установлен, в результате чего при построении поверхности между каждыми двумя соседними сечениями будет использована форма направляющей кривой, приходящейся на участок между этими сечениями.

Если снять флаг, то участок направляющей кривой между двумя сечениями будет аппроксимирован некоторой функцией, которая может отличаться по форме от исходной направляющей кривой. При этом функция аппроксимации в обязательном порядке будет проходить через точки направляющей кривой, задающей сечения.

Если направляющие явно заданы для обеих границ поверхности, данную опцию отключать не рекомендуется.

Если направляющая явно задана только с одной стороны, а для другой стороны определяется из построения, то в некоторых случаях снятие флага позволяет получить более корректный результат. Например, при задании круглого сечения одной направляющей, по умолчанию направляющая с другой стороны определяется из построения, как соединительная кривая по точкам касания окружностей, лежащая в заданной поверхности касания, что может повлиять на симметричность поверхности и её кривизну. Поэтому допустимо снять флаг рассматриваемой опции, и использовать аппроксимацию направляющей кривой.

Упростить геометрию

Упрощение производится путём замены её сегментов одной гладкой сплайновой поверхность с целью улучшения её качества и оптимизации её пересчёта.
