Поверхность заданного сечения > Прямая > Две касательные

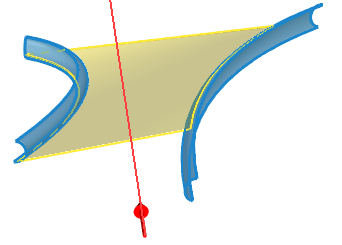

При использовании типа сечения Прямая и типа задания Две касательные Поверхность заданного сечения образуется протяжкой отрезка вдоль выбранной пользователем опорной кривой таким образом, что результирующая поверхность на всём своем протяжении касается двух выбранных пользователем поверхностей.

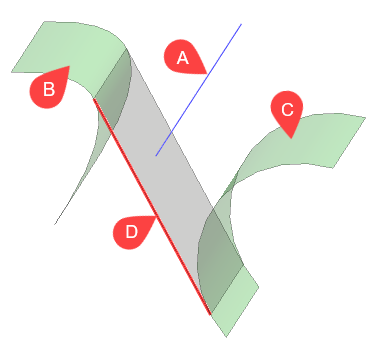

A - опорная кривая; B,C - касательные поверхности; D - сечение результирующей поверхности.



Для создания поверхности после выбора типа сечения и типа задания выполните следующие действия (в любом порядке):

•Задайте опорную кривую;

•Задайте первую касательную поверхность;

•Задайте вторую касательную поверхность;

•Настройте параметры точности (необязательное действие).

Затем завершите ввод с помощью кнопки или <Ctrl>+<Enter>.

Поле выбора опорной кривой активируется автоматически после выбора типа задания, однако элементы можно выбирать в любом порядке, активируя соответствующие поля вручную.

После выбора элементов некоторых типов автоматически активируется следующее поле, однако при необходимости можно в любой момент вернуться к предыдущему полю.

Касательные поверхности

В качестве Касательной поверхности можно выбрать рабочую поверхность, 3D профиль, операцию (тело-поверхность), грань, либо набор таких объектов, гладко сопряжённых между собой. Касательная поверхность не должна быть плоской.

Форма и взаимное расположение касательных поверхностей и опорной кривой должны быть такими, чтобы плоскости сечений, перпендикулярные опорной кривой, одновременно пересекали обе поверхности в пределах некоторой области. Если это условие не соблюдается, поверхность не может быть создана, т.к. она строится только в пределах этой области.
Опорная кривая должна быть незамкнутой.

Вариант касания выбирается системой произвольно и в ряде случаев может зависеть от направления опорной кривой.

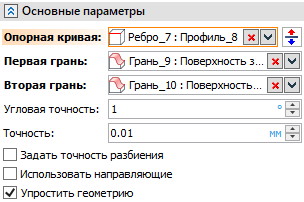

Касательные поверхности задаются с помощью полей Первая грань и Вторая грань в разделе Основные параметры окна параметров команды.

Для выбора того или иного исходного объекта необходимо активировать его поле в окне параметров, нажав в этом поле, после чего можно выбирать желаемые объекты в 3D сцене или дереве модели, последовательно нажимая на них . Список выбранных объектов отображается в соответствующем поле. Строки списка можно выбирать с помощью . Кнопки, расположенные справа от списка, позволяют Развернуть, Свернуть, Очистить список или Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке активного списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента (зелёный - кривая или операция, синий - поверхность). Цвета можно настроить в Установках.

См. также:

•Область построения

•Опорная кривая и плоскости сечений

•Параметры точности
