Опорная кривая – кривая, перпендикулярно которой расположены плоскости сечений
Поверхности заданного сечения. Образующие профили поверхностей с типом сечения
Коническая кривая,
Окружность или
Прямая строятся непосредственно в этих плоскостях. Образующие профили поверхностей с типом сечения
Заданный контур строятся путём копирования и масштабирования выбранного пользователем произвольно расположенного контура из одной системы координат в другую и в общем случае могут не лежать непосредственно в плоскостях сечений, а сами плоскости при данном типе сечения используются для расчёта этих систем координат.
На рисунке ниже показано влияние опорной кривой на ориентацию образующих профилей поверхности конического сечения (профили показаны условно, т.к. их реальная частота построения гораздо выше).
Опорная кривая может находиться в любом месте пространства 3D модели. При этом расположение опорной кривой должно быть таким, чтобы избежать пересечения крайних образующих профилей с учётом кривизны опорной кривой и её расстояния до других определяющих элементов. Если опорная кривая представляет собой отрезок, пересечения крайних образующих профилей в любом случае не будет, т.к. они параллельны друг другу. Кроме того, нужно учитывать границы опорной кривой: за границами опорной кривой поверхность построена не будет. Опорная кривая может выходить за границы других задающих элементов.
Если направляющие незамкнутые, то и опорная кривая должна быть незамкнутой, если направляющие замкнутые, то и опорная кривая должна быть замкнутой.
Для выбора произвольных элементов в качестве опорной кривой необходимо нажать

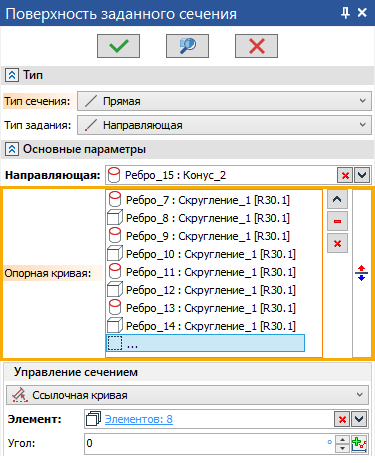

в поле Опорная кривая в окне параметров в разделе Основные параметры, а затем последовательно нажимать на желаемых элементах в 3D окне или дереве модели. В качестве незамкнутой опорной кривой можно выбрать 3D кривую, 3D профиль, ребро, либо набор таких объектов, гладко сопряжённых между собой. В качестве замкнутой опорной кривой дополнительно возможен выбор цикла или границ грани. В поле Опорная кривая отображается список выбранных элементов. Строки списка можно выбирать с помощью . Справа от поля доступны следующие элементы:
•Стандартные кнопки управления списком (
Развернуть,
Свернуть,
Очистить список или
Удалить элемент из списка (выбранную строку)).
•Выпадающий список, с особыми опциями выбора опорной кривой:
По направляющей

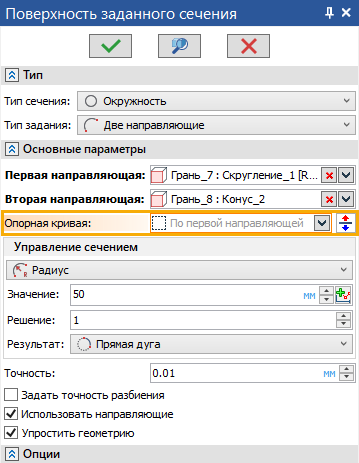

Данная опция доступна и применяется по умолчанию для тех типов задания, которые предполагают наличие хотя бы одной направляющей. В этом случае в качестве опорной кривой используется первая из направляющих. При этом в поле Опорная кривая отображается надпись По направляющей или По первой направляющей в зависимости от количества направляющих.
По осевой
Данная опция доступна и применяется по умолчанию при использовании типа задания
Ось для типа сечения Окружность. В этом случае в качестве опорной кривой используется выбранная осевая кривая. При этом в поле Опорная кривая отображается надпись По осевой кривой.

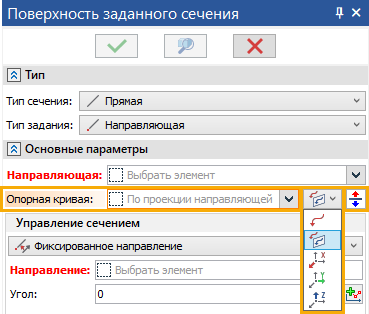

По проекции направляющей
Данная опция доступна только при использовании способа управления сечением
Фиксированное направление (см. Прямая > Направляющая > Фиксированное направление и Заданный контур > Одна направляющая > Фиксированное направление). В этом случае в качестве опорной кривой используется проекция направляющей на плоскость, перпендикулярную выбранному направлению. При этом в поле Опорная кривая отображается надпись По проекции направляющей.

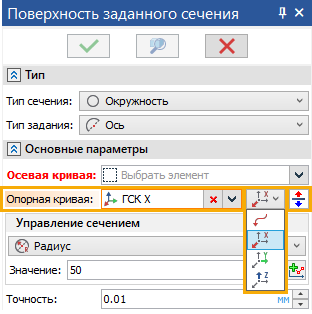

Ось X,
Ось Y,
Ось Z
Данные опции позволяют выбрать в качестве опорной кривой одну из осей глобальной системы координат документа. При этом в поле Опорная кривая отображается имя выбранной оси.
•Кнопка

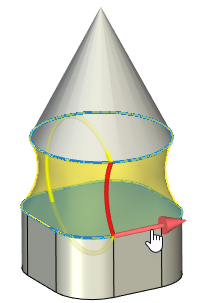

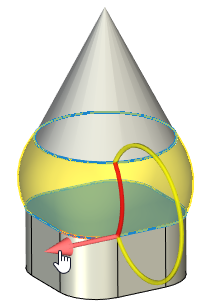

Развернуть - меняет направление опорной кривой на противоположное. Направление опорной кривой влияет на то, с какой стороны плоскости строится сечение. Таким образом, при смене направления меняется ориентация сечения. Направление также можно изменить с помощью манипулятора-стрелки в 3D окне.
