Способ управления сечением
Касательная поверхность, доступный для типа сечения
Прямая при использовании типа задания
Направляющая в команде
Поверхности заданного сечения, предполагает, что ориентация поперечных сечений создаваемой поверхности подбирается автоматически таким образом, чтобы прямая сечения касалась выбранной пользователем касательной поверхности или проходила под заданным углом к ней. Длина сечений при этом ограничивается направляющей с одной стороны и касательной поверхностью с другой.
|

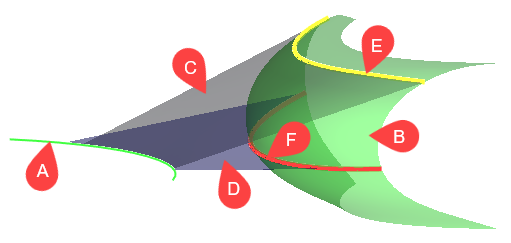

A - направляющая; B - касательная поверхность; C - поверхность заданного сечения с касательным углом 0°; D - поверхность заданного сечения с касательным углом 60°; E - линия касания поверхностей C и B; F - линия контакта поверхностей D и B. |
После выбора данного способа управления сечением выполните следующие действия в указанном порядке:
1.Задайте касательную поверхность.
2.Задайте касательный угол (необязательное действие).
3.Выберите желаемое решение (необязательное действие).
Поле выбора касательной поверхности активируется автоматически после выбора типа задания, однако элементы можно выбирать в любом порядке, активируя соответствующие поля вручную.
В качестве Касательной поверхности можно выбрать рабочую поверхность, 3D профиль, операцию (тело-поверхность), грань, либо набор таких объектов, гладко сопряжённых между собой. Касательная поверхность не должна быть плоской. Она может быть замкнутой или незамкнутой, допускается сочетание незамкнутой направляющей с замкнутой касательной поверхностью и наоборот.
Форма и взаимное расположение касательной поверхности, направляющей и опорной кривой должны быть такими, чтобы плоскости сечений, перпендикулярные опорной кривой, одновременно пересекали направляющую кривую и касательную поверхность в пределах некоторой области. Если это условие не соблюдается, поверхность не может быть создана, т.к. она строится только в пределах этой области.
Касательная поверхность задаётся с помощью поля Касательная, расположенного в верхней части группы параметров Управление сечением в разделе Основные параметры окна параметров команды.
После выбора данного способа управления сечением поле выбора касательной поверхности активируется автоматически, после чего можно выбирать желаемые объекты в 3D сцене или дереве модели, последовательно нажимая на них
. Список выбранных объектов отображается в поле. Строки списка можно выбирать с помощью . Кнопки, расположенные справа от списка, позволяют
Развернуть,
Свернуть,
Очистить список или
Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке активного списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента (зелёный - кривая или операция, синий - поверхность). Цвета можно настроить в Установках.
|
|
Пример сочетания незамкнутой направляющей и замкнутой касательной поверхности |
|
Касательный угол - это угол между сечением создаваемой поверхности и направлением касательной к сечению касательной поверхности в крайней точке сечения, лежащей на касательной поверхности. По умолчанию угол равен нулю, в результате чего создаваемая поверхность касается касательной поверхности. При значениях угла, отличных от нуля, сечение поворачивается вокруг направляющей, в результате чего создаваемая поверхность не касается касательной, а пересекается с ней. При этом предлагаются все возможные решения, т.е. варианты пересечения, при которых соблюдается указанный угол. Между доступными решениями можно переключаться (см. ниже). Положительное направление отсчёта угла выбирается системой автоматически и может быть разным для разных решений. Отрицательные значения не используются.
Угол поворота сечения вокруг направляющей в общем случае не совпадает с касательным углом.
|

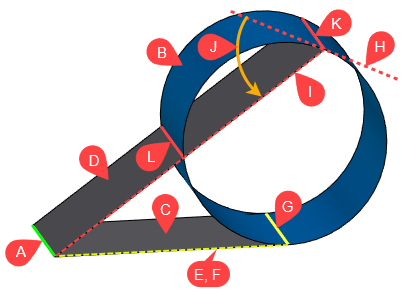

A - направляющая/опорная кривая; C - поверхность заданного сечения с касательным углом 0°; D - поверхность заданного сечения с касательным углом 60°; E - направление касательных к поверхности B в крайней точке первого сечения поверхности C; F - первое сечение поверхности C. G - линия касания поверхностей B и C; H - направление касательной к поверхности B в крайней точке первого сечения поверхности D; I - первое сечение поверхности D; J - касательный угол поверхности D; K - линия контакта поверхностей B и D, используемая для расчёта угла; L - линия пересечения поверхностей B и D. |
Для задания касательного угла необходимо активировать его поле ввода, после чего можно ввести желаемое значение с клавиатуры или указать его с помощью стандартных элементов управления полями ввода. Кнопка
Создать график зависимости, расположенная в правой части поля ввода угла, позволяет задать его зависимость от положения сечения на длине опорной кривой.
|
|
|
Касательный угол задан графиком и изменяется от 0° в начале опорной кривой до 90° в конце. |
||
Если возможны разные варианты построения сечения на основе указанных исходных данных, то между этими вариантами (решениями) можно переключаться. Для выбора желаемого решения при наличии различных вариантов построения сечения выполните одно из следующих действий:
•Нажмите на маркере желаемого решения в 3D окне. Маркер выполнен в виде линии контакта создаваемой поверхности и касательной поверхности. Маркер текущего решения отображается красным цветом, остальные - жёлтым.
•Укажите номер желаемого решения в поле Решение в окне параметров. Нумерация решений начинается с нуля.
