При использовании типа сечения Coupling3D_Type_Line Прямая и типа задания Coupling3D_LineAngle Направляющая CreateCoupling Поверхность заданного сечения образуется протяжкой отрезка вдоль выбранной пользователем направляющей кривой таким образом, что отрезок всегда проходит через эту кривую. Положение концов отрезка, его длина и ориентация в плоскости сечения зависит от выбранного способа и параметров управления сечением.

15S_CouplingLineGuide0

15S_CouplingLineGuide02

15S_CouplingLineGuide01

A - направляющая;

B - ссылочная кривая;

C - касательная грань

Варианты построения поверхности
с использованием касательной грани

15S_CouplingLineGuide03

15S_CouplingLineGuide04

15S_CouplingLineGuide05

Варианты построения поверхности
с использованием ссылочной кривой

Для создания поверхности после выбора типа сечения и типа задания выполните следующие действия (в любом порядке):

Задайте направляющую;

Выберите способ управления сечением и задайте длину и ориентацию сечения в соответствии с выбранным способом;

Задайте опорную кривую (необязательное действие);

Настройте параметры точности (необязательное действие).

Затем завершите ввод с помощью кнопки Header_OK или <Ctrl>+<Enter>.

Поле выбора направляющей активируется автоматически после выбора типа задания, однако элементы можно выбирать в любом порядке, активируя соответствующие поля вручную.

После выбора элементов некоторых типов автоматически активируется следующее поле, однако при необходимости можно в любой момент вернуться к предыдущему полю.

Направляющая

Направляющая – кривая, через которую проходит поверхность заданного сечения. В рассматриваемом типе задания используется одна направляющая. В зависимости от параметров управления сечением, она либо определяет продольную границу создаваемой поверхности с одной из сторон, либо является началом отсчёта длины отрезка, где длина может откладываться в одну или в обе стороны. В качестве направляющей можно выбрать ребро, цикл, грань (будут использованы её границы), 3D кривую, 3D профиль либо набор таких объектов, гладко сопряжённых между собой.

При выборе направляющей следует учитывать то, что её расположение относительно опорной кривой должно быть таким, чтобы плоскости сечений, перпендикулярные опорной кривой, пересекали направляющую в пределах некоторой области. Если это условие не соблюдается, поверхность не может быть создана, т.к.  она строится только в пределах этой области.

Направляющая может быть замкнутой или незамкнутой.

15S_CouplingLineGuideClosed1

15S_CouplingLineGuideClosed2

Направляющая задаётся с помощью одноимённого поля в разделе Основные параметры окна параметров команды.

Для выбора того или иного исходного объекта необходимо активировать его поле в окне параметров, нажав mouse left в этом поле, после чего можно выбирать желаемые объекты в 3D сцене или дереве модели, последовательно нажимая на них mouse left. Список выбранных объектов отображается в соответствующем поле. Строки списка можно выбирать с помощью mouse left. Кнопки, расположенные справа от списка, позволяют Expand Развернуть, Collapse Свернуть, SplineDelete Очистить список или DeleteFromListRedGrey21x20 Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке активного списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента (зелёный - кривая, синий - поверхность). Цвета можно настроить в Установках.

Управление сечением

Для данного типа задания доступны следующие способы управления сечением:

Coupling3D_LineAngle_Wire Ссылочная кривая;

Coupling3D_LineAngle_Tangent Касательная грань.

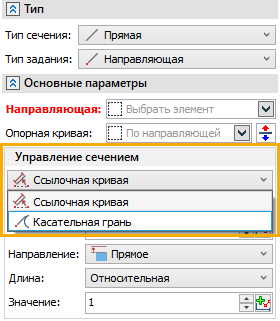

Способ управления сечением определяет то, каким образом будет задана длина и ориентация поперечных сечений создаваемой поверхности. Он выбирается в выпадающем списке в разделе Основные параметры окна параметров команды:

V18_15_CouplingLineGuideSection

Основные темы в этом разделе:

Ссылочная кривая

Касательная грань
