Поверхность заданного сечения > Прямая > Направляющая > Ссылочная кривая

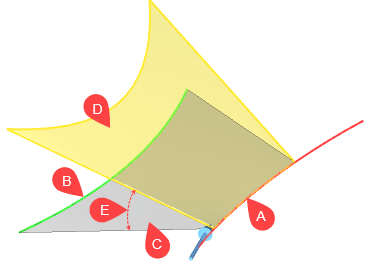

Способ управления сечением Ссылочная кривая, доступный для типа сечения Прямая при использовании типа задания Направляющая в команде Поверхности заданного сечения, предполагает, что ориентация поперечных сечений создаваемой поверхности определяются выбранной ссылочной кривой, а длина поперечных сечений задаётся пользователем произвольно. Сечение проходит под заданным углом к прямой, соединяющей между собой точки пересечения плоскости сечения с направляющей и ссылочной кривой.

После выбора данного способа управления сечением выполните следующие действия в любом порядке:

•Задайте ссылочную кривую.

•Задайте угол сечения (необязательное действие).

•Задайте длину сечения, выполнив следующие действия в указанном порядке:

1.Выберите направление отсчёта длины (необязательное действие).

2.Выберите тип значения длины (необязательное действие).

3.Задайте значение длины (необязательное действие).

Поле выбора ссылочной кривой активируется автоматически после выбора способа управления сечением, однако её можно выбрать в любой момент работы с командой, активировав поле вручную.

Ссылочная кривая

Ссылочная кривая - кривая, определяющая ориентацию поперечных сечений создаваемой поверхности. В рассматриваемом типе задания используются одна ссылочная кривая. В качестве ссылочной кривой можно выбрать ребро, цикл, грань (будут использованы её границы), 3D кривую, 3D профиль либо набор таких объектов, гладко сопряжённых между собой.

При выборе ссылочной кривой следует учитывать то, что её расположение относительно направляющей и опорной кривой должно быть таким, чтобы плоскости сечений, перпендикулярные опорной кривой, одновременно пересекали направляющую и ссылочную кривую в пределах некоторой области. Если это условие не соблюдается, поверхность не может быть создана, т.к. она строится только в пределах этой области.

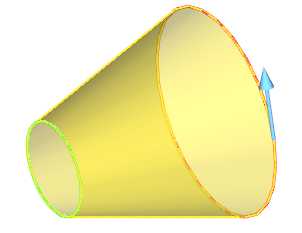

Ссылочная кривая может быть замкнутой или незамкнутой, в зависимости от того, замкнута или незамкнута направляющая. Сочетание замкнутой направляющей с незамкнутой ссылочной кривой и наоборот не допускается.

Для задания ссылочной кривой после выбора способа управления сечением активируйте в окне параметров поле Кривая, нажав на нём , затем выберите желаемые объекты в 3D сцене или дереве модели, последовательно нажимая на них . Список выбранных объектов отображается в поле Элемент. Строки списка можно выбирать с помощью . Кнопки, расположенные справа от списка, позволяют Развернуть, Свернуть, Очистить список или Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента (зелёный - кривая, синий - поверхность). Цвета можно настроить в Установках.

Угол сечения

Угол определяет величину поворота сечения вокруг направляющей относительно прямой, соединяющей между направляющую и ссылочную кривую в плоскости сечения. Положительное направление отсчёта угла - по часовой стрелке при направлении взгляда, совпадающем с направлением опорной кривой.

Для задания угла активируйте в окне параметров поле Угол, нажав на нём , после чего можно ввести желаемое значение с клавиатуры или указать с помощью стандартных элементов управления полями ввода. Кнопка Создать график зависимости, расположенная в правой части поля ввода угла, позволяет задать его зависимость от положения сечения на длине опорной кривой.

Длина сечения

Длина сечения по умолчанию равна расстоянию между точками пересечения плоскости сечения с направляющей и ссылочной кривой. Таким образом, если Угол равен нулю, сечение представляет собой отрезок, соединяющий эти точки.

При необходимости можно задать произвольную длину сечения и направление её отсчёта.

Доступны следующие варианты направления отсчёта длины:

•Прямое
Пользователь указывает одно значение длины. Оно откладывается от направляющей по направлению вектора, соединяющего направляющую со ссылочной кривой. Затем сечение поворачивается вокруг направляющей на заданный угол.

•Обратное
Пользователь указывает одно значение длины. Оно откладывается от направляющей противоположно направлению вектора, соединяющего направляющую со ссылочной кривой. Затем сечение поворачивается вокруг направляющей на заданный угол.

•Симметрично
Пользователь указывает одно значение длины. Оно откладывается дважды в противоположные стороны от направляющей вдоль вектора, соединяющего направляющую со ссылочной кривой. Таким образом, итоговая длина сечения равна удвоенному значению. Затем сечение поворачивается вокруг направляющей на заданный угол.

•Разное
Пользователь указывает два значения длины: первое откладывается от направляющей по направлению вектора, соединяющего направляющую со ссылочной кривой, второе - в противоположном направлении. Таким образом, итоговая длина сечения равна сумме указанных значений. Затем сечение поворачивается вокруг направляющей на заданный угол.

Для длины доступно два типа значений:

•Относительная

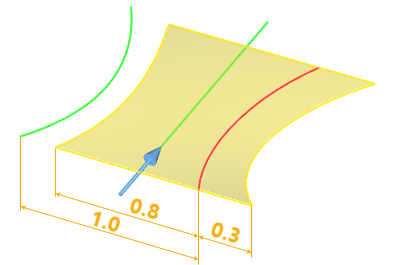

Значение задаётся в долях от расстояния между направляющей и ссылочной кривой.

•Абсолютная

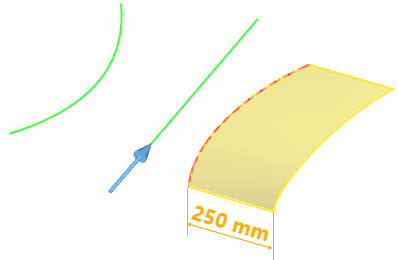

Значение задаётся в абсолютных единицах измерения длины.

Для выбора направления отсчёта длины используйте выпадающий список Направление. Для выбора типа значений длины используйте выпадающий список Тип длины. В зависимости от выбранного Направления значение длины задаётся либо в общем поле Длина, либо в отдельных полях Длина 1 (для прямого направления) и Длина 2 (для обратного направления. Кнопка Создать график зависимости, расположенная в правой части поля ввода значения длины, позволяет задать его зависимость от положения сечения на длине опорной кривой.
