Способ управления сечением Coupling3D_LineAngle_Sheet Поддерживающая поверхность, доступный для типа сечения Coupling3D_Type_Line Прямая при использовании типа задания Coupling3D_LineAngle Направляющая в команде CreateCoupling Поверхности заданного сечения, предполагает, что СК каждого поперечного сечения ориентирована таким образом, чтобы ось Z была направлена по касательной к опорной кривой, а ось X – по нормали к поддерживающей поверхности.  Первоначальное сечение формируется следующим образом: через начальную точку направляющей строится плоскость сечения, которая должна быть перпендикулярна к опорной кривой. В построенной плоскости из начальной точки направляющей формируется отрезок заданной длины, проходящий по нормали к поддерживающей поверхности. Дополнительно предусмотрена возможность задания угла поворота СК сечения вокруг оси Z.

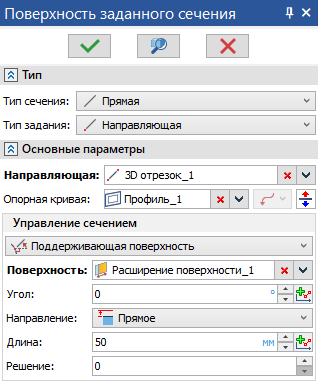

15_CouplingLineGuideSupportSurface1 15S_CouplingLineGuideSupportSurface1

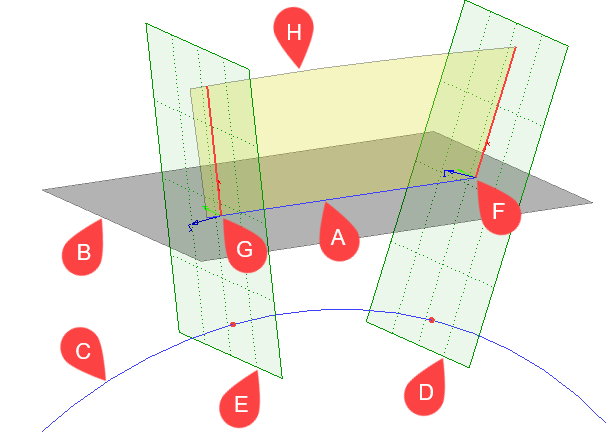

A – направляющая; B – поддерживающая поверхность; C – опорная кривая; D – плоскость первого сечения;
E – плоскость текущего сечения; F – СК начального сечения; G – СК текущего сечения; H – результирующая поверхность.



После выбора данного способа управления сечением выполните следующие действия в любом порядке:

Задайте поддерживающую поверхность.

Задайте угол сечения (необязательное действие).

Задайте длину сечения, выполнив следующие действия в указанном порядке:

1.Выберите направление отсчёта длины (необязательное действие).

2.Задайте значение длины (необязательное действие).

Поле выбора поддерживающей поверхности активируется автоматически после выбора способа управления сечением, однако её можно выбрать в любой момент работы с командой, активировав поле вручную.

Поддерживающая поверхность

Для выбора поддерживающей поверхности используется поле Поверхность. В качестве поверхности можно выбрать тело-поверхность, грань, замкнутый 3D профиль, рабочую плоскость, рабочую поверхность или набор таких элементов, гладко сопряжённых между собой. Список выбранных объектов отображается в поле Поверхность. Строки списка можно выбирать с помощью mouse left. Кнопки, расположенные справа от списка, позволяют Expand Развернуть, Collapse Свернуть, SplineDelete Очистить список или DeleteFromListRedGrey21x20 Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента. Цвета можно настроить в Установках.

Направляющая должна лежать на поддерживающей поверхности, иначе команда выдаст ошибку.

Угол

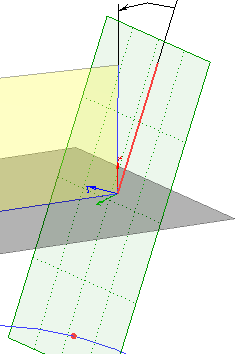

Для задания угла активируйте в окне параметров поле Угол, нажав на нём mouse left, после чего можно ввести желаемое значение с клавиатуры или указать с помощью стандартных элементов управления полями ввода. Кнопка GraphSmall Создать график зависимости, расположенная в правой части поля ввода угла, позволяет задать его зависимость от положения сечения на длине опорной кривой.

15S_CouplingLineGuideSupportSurface2

Направление, Длина, Решение

В выпадающем списке Направление доступны следующие варианты направления отсчёта длины:

Прямое
Пользователь указывает одно значение длины в поле Длина ниже. Оно откладывается от направляющей по направлению оси X СК сечения.

Обратное
Пользователь указывает одно значение длины в поле Длина ниже. Оно откладывается от направляющей противоположно направлению оси X СК сечения.

Симметрично
Пользователь указывает одно значение длины в поле Длина ниже. Оно откладывается дважды в противоположные стороны от направляющей вдоль оси X СК сечения. Таким образом, итоговая длина сечения равна удвоенному значению.

Разное
Пользователь указывает два значения длины в полях ниже: Длина 1 откладывается от направляющей по направлению оси X СК сечения, Длина 2 - в противоположном направлении. Таким образом, итоговая длина сечения равна сумме указанных значений.

Кнопка GraphSmall Создать график зависимости, расположенная в правой части поля ввода значения длины, позволяет задать его зависимость от положения сечения на длине опорной кривой.

При необходимости можно переключить направления отсчёта длин на противоположные с помощью поля Решение. Возможны два решения: 0 - по умолчанию, как описано выше, 1 - противоположно. Таким образом можно управлять направлением, меняя значение переменной.
