Поверхность заданного сечения > Прямая > Направляющая > Фиксированное направление

Способ управления сечением Фиксированное направление, доступный для типа сечения Прямая при использовании типа задания Направляющая, предполагает, что СК каждого поперечного сечения ориентирована относительно проекции заданного объекта направления в плоскость сечения: ось X направлена по проекции объекта направления в плоскость сечения, ось Z направлена по касательной к направляющей. Первоначальное сечение формируется следующим образом: через начальную точку направляющей строится плоскость сечения, которая должна быть перпендикулярна к опорной кривой. В построенной плоскости из начальной точки направляющей формируется отрезок заданной длины, проходящий параллельно к проекции объекта направления на данную плоскость. Дополнительно предусмотрена возможность задания угла поворота СК сечения вокруг оси Z.

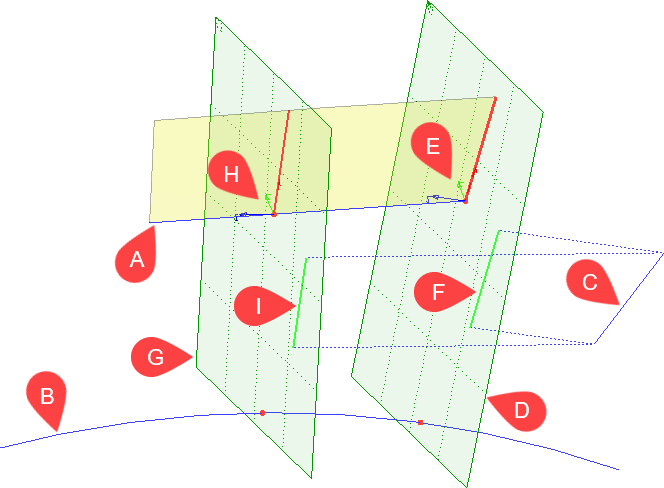

A – направляющая; B – опорная кривая; C – заданное направление; D – плоскость первого сечения;

E –СК первого сечения; F – проекция направления на плоскость первого сечения; G – плоскость текущего сечения;

H – СК текущего сечения; I – проекция направления на плоскость текущего сечения

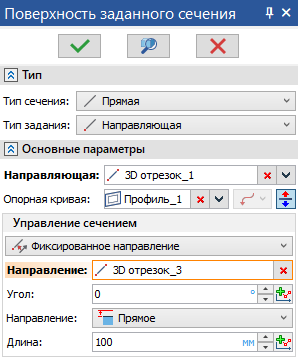

После выбора данного способа управления сечением выполните следующие действия в любом порядке:

•Задайте фиксированное направление, определяющее ориентацию сечения.

•Задайте угол сечения (необязательное действие).

•Задайте длину сечения, выполнив следующие действия в указанном порядке:

1.Выберите направление отсчёта длины (необязательное действие).

2.Задайте значение длины (необязательное действие).

Поле выбора фиксированного направления активируется автоматически после выбора способа управления сечением, однако его можно выбрать в любой момент работы с командой, активировав поле вручную.

Фиксированное направление

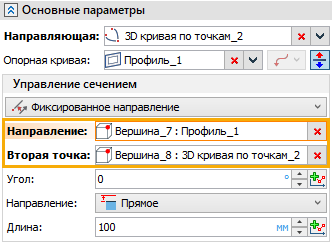

Для задания фиксированного направления, определяющего ориентацию сечения, используется поле Направление. Для выбора доступны объекты различных типов, способные определять точку или направление. При выборе точки ниже появляется и автоматически активируется поле выбора второй точки.

Угол

Для задания угла активируйте в окне параметров поле Угол, нажав на нём , после чего можно ввести желаемое значение с клавиатуры или указать с помощью стандартных элементов управления полями ввода. Кнопка Создать график зависимости, расположенная в правой части поля ввода угла, позволяет задать его зависимость от положения сечения на длине опорной кривой.

Направление, Длина

В выпадающем списке Направление доступны следующие варианты направления отсчёта длины:

•Прямое
Пользователь указывает одно значение длины в поле Длина ниже. Оно откладывается от направляющей по направлению оси X СК сечения.

•Обратное
Пользователь указывает одно значение длины в поле Длина ниже. Оно откладывается от направляющей противоположно направлению оси X СК сечения.

•Симметрично
Пользователь указывает одно значение длины в поле Длина ниже. Оно откладывается дважды в противоположные стороны от направляющей вдоль оси X СК сечения. Таким образом, итоговая длина сечения равна удвоенному значению.

•Разное
Пользователь указывает два значения длины в полях ниже: Длина 1 откладывается от направляющей по направлению оси X СК сечения, Длина 2 - в противоположном направлении. Таким образом, итоговая длина сечения равна сумме указанных значений.

Кнопка Создать график зависимости, расположенная в правой части поля ввода значения длины, позволяет задать его зависимость от положения сечения на длине опорной кривой.
