1. Создание инструмента

Перейти к списку уроков

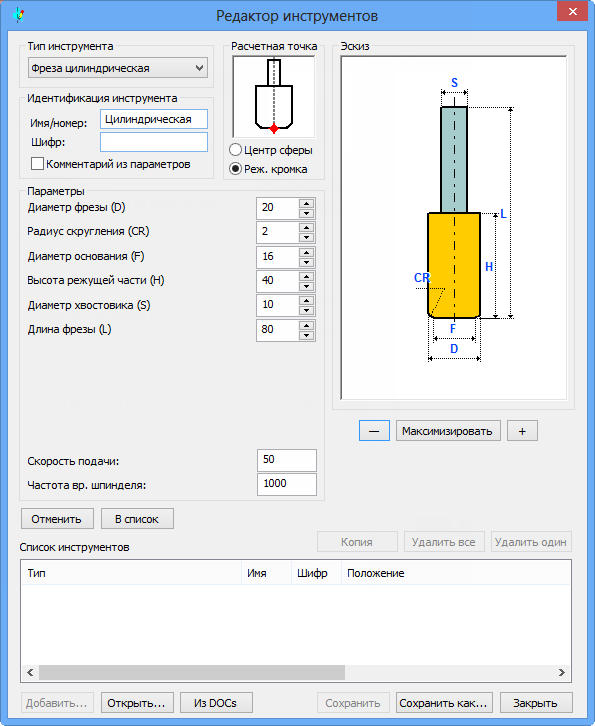

Прежде чем приступить к созданию траекторий, необходимо создать файл с набором инструментов. Для этого воспользуемся пиктограммой  иконка, с помощь которой открывается Редактор инструментов

диалог

В поле Имя/номер ставим цифру 1, что будет соответствовать номеру инструмента в магазине, в качестве комментария укажем в скобках диаметр – D40. Зададим геометрию в соответствующих полях: Диаметр фрезы (D)  = 40, Радиус скругления (CR) = 0
Нажав кнопку В список добавим инструмент в файл.
Следующим инструментом будет фреза с фаской 45гр. Для его создания выберем из выпадающего меню Тип инструмента - Фреза коническая. Это будет вторым инструментом, что и укажем в окне Имя/номер. В параметрах Угол наклона (SA) заменим 1 на 4, что бы получилось 45 градусов, а Радиус скругления CR сделаем 0 и добавим инструмент в список.
По аналогии создадим и остальные фрезы.
Для создания инструментов типа центровок, сверил, зенкеров, метчиков и т.п. в качестве прототипа используется тип Сверло. Создадим два таких инструмента: сверло диаметром 8мм и зенкер диаметром 12мм. У сверла в прототипе поменяем только диаметр, а у зенкера диаметр и Угол заточки (PA) = 180
Последним инструментом будет гравер, для его создания выберем тип Фреза цилиндрическая и укажем для него диаметр 1мм.
Сохраним файл с инструментом.
