Переходим к созданию траекторий.
Зададим файл с инструментами, который будет использоваться во всех траекториях. Для этого нажмем на пиктограмму и в соответствующем поле выберем ранее созданный файл.
Подтвердим нажатием

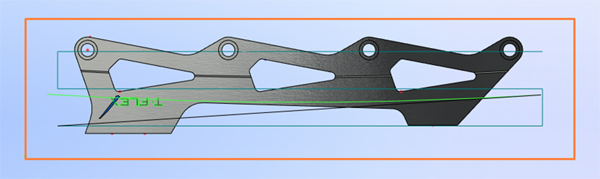

Первым переходом будет фрезерование плоскости. Для этого создадим вспомогательную геометрию. Создадим прямоугольный профиль так, что бы он с небольшим запасом перекрывал габарит детали.
Выбираем Зонное 3D Фрезерование , а в автоменю Обработку кармана
Для удобства, в поле Траектория напишем комментарий к этому переходу.

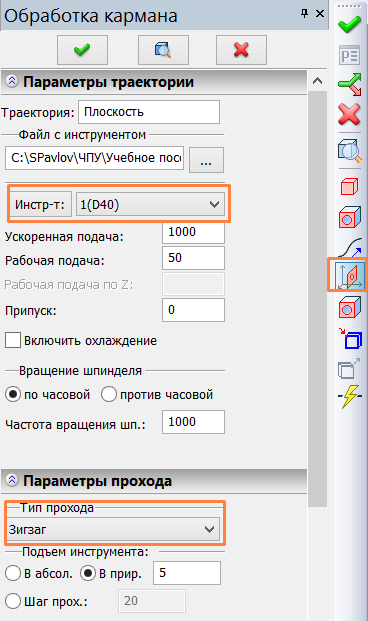

Из выпадающего меню рядом с кнопкой Инстр-т: выберем 1(D40), а тип прохода сменим на Зигзаг. Далее необходимо указать обрабатываемое тело (Раму), переключить автоменю на выбор профиля и указать построенный ранее прямоугольный профиль.
Закончить ввод . Первая траектория построена.
