Следующий переход - получение понижения с фаской. Вспомогательной геометрией будет 3D Путь, построим его по вершинам фаски.

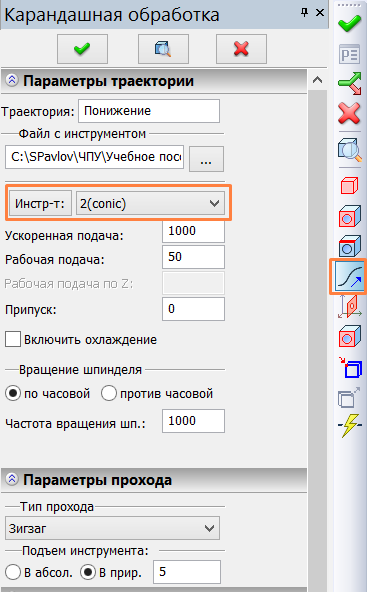

Выбираем Зонное 3D Фрезерование , а в автоменю Карандашная обработка
Из выпадающего меню рядом с кнопкой Инстр-т: выберем второй инструмент 2(conic).
Указываем обрабатываемое тело (Раму), в автоменю переключаемся на выбор 3D пути и указываем построенный путь.
Закончить ввод .

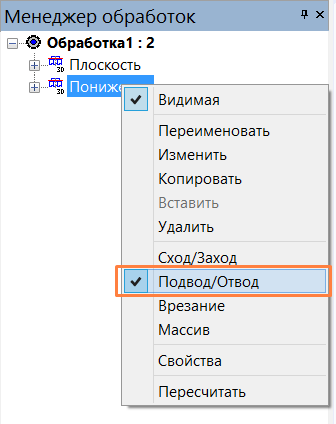

Для опускания фрезы за пределами детали зададим отступы. Для этого в Менеджере обработок ПКМ на созданной траектории, из контекстного меню выбираем Подвод/Отвод.

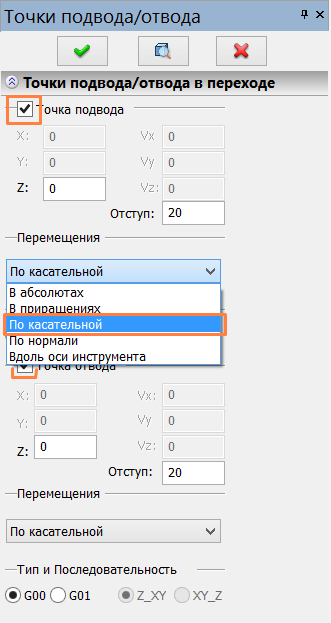

В свойствах включаем флаги, из выпадающего списка выбираем тип По касательной и задаем величины превышающие радиус инструмента.
Закончить ввод
