4. Обработка карманов (массив)

Перейти к списку уроков

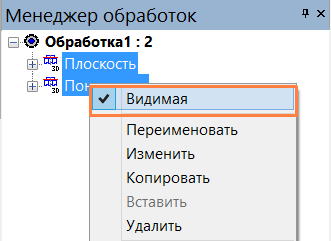

Для удобства временно уберём уже созданные траектории. Для этого в Менеджере обработок выделим с зажатой клавишей Shift две траектории, ПКМ – Видимая

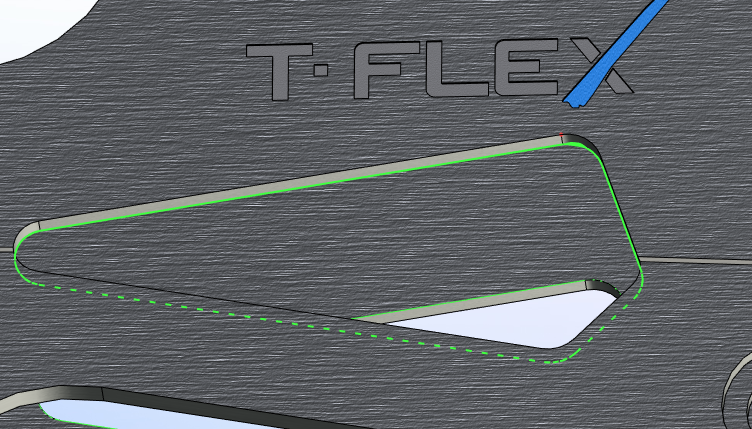

Что бы обозначить обрабатываемую область построим 3D Путь по связанным рёбрам внутри окна.


Нажимаем Зонное 3D Фрезерование , а в автоменю Обработку кармана

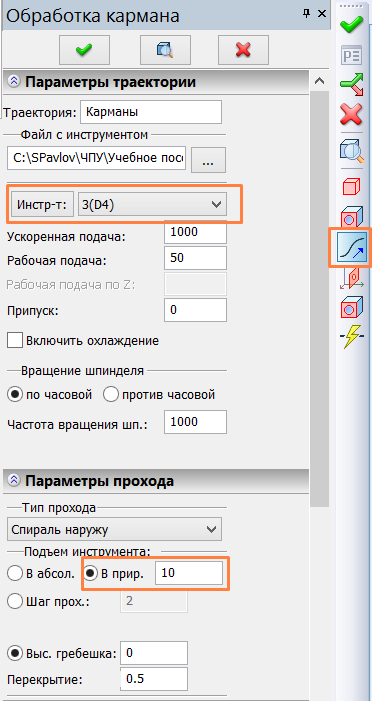

Из выпадающего списка выберем инструмент 3(D4). Указываем обрабатываемое тело (Раму), в автоменю переключаемся на выбор 3D пути и указываем построенный путь.
Высоту безопасности назначим в приращениях – 10мм.



Закончить ввод .

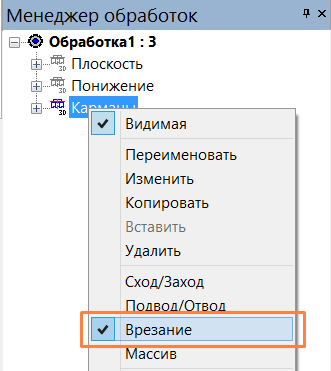

Назначим врезание инструмента. Для этого в менеджере обработок ПКМ на созданной траектории, а из контекстного меню выбираем Врезание.

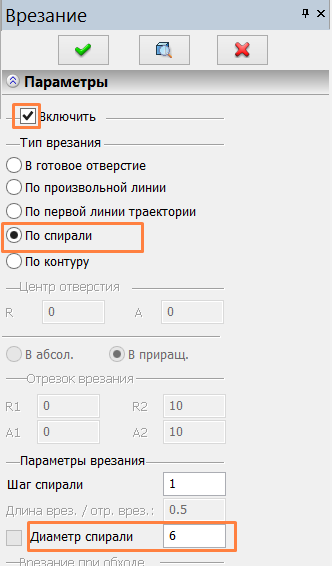

Установим флаг Включить, выберем тип По спирали, а диаметр назначим 6мм.



Подтвердим ввод

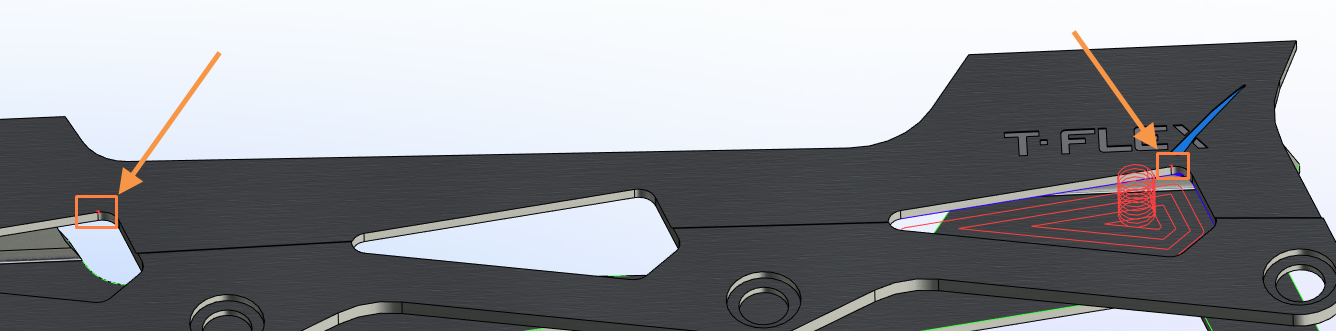

Т.к. у нас все три окна одинаковы, для создания остальных траекторий целесообразно  воспользоваться Массивом. Для задания направления и общей длины массива построим два 3D узла, находящихся в одинаковых местах каждого из окон. Например, так

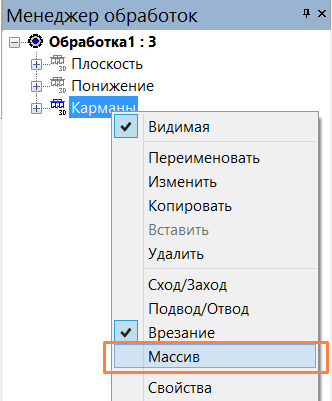

Далее ПКМ на созданной траектории, а из контекстного меню выбираем Массив

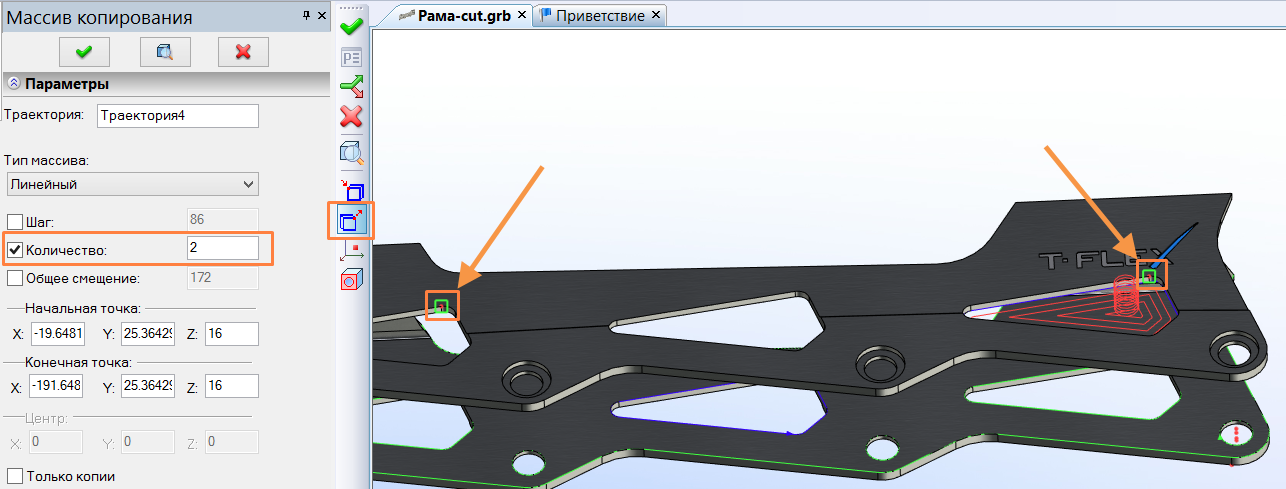

Выберем первый 3D Узел в кармане с построенной траекторией, в автоменю перейдём к выбору второго узла и щёлкнем по нему. Количество копий укажем 2. Закончим ввод



Следующий урок...
