Перейдём к обработке четырёх отверстий.

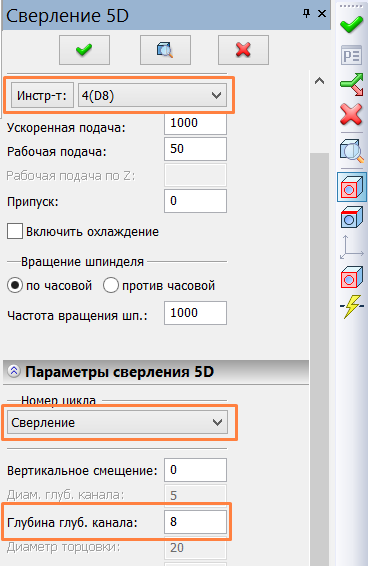

Вызовем операцию сверления пиктограммой . В автоменю выберем обычное сверление и укажем грань, на которой располагаются отверстия. Из выпадающего списка инструментов выберем 4(D8), тип обработки Сверление, а Глубина канала поставим 8мм.
Закончим ввод
Т.к. траектория обработки цековкой совпадает с траекторией сверления, целесообразно воспользоваться копированием траектории.

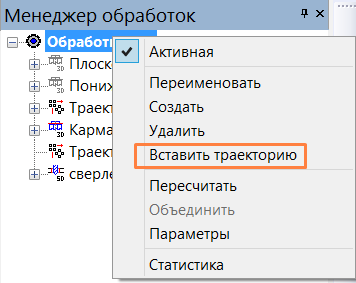

Для этого в Менеджере обработок ПКМ на созданной траектории, из контекстного меню выбираем Копировать. Далее ПКМ щелкаем на Обработка и из контекстного меню Вставить траекторию.

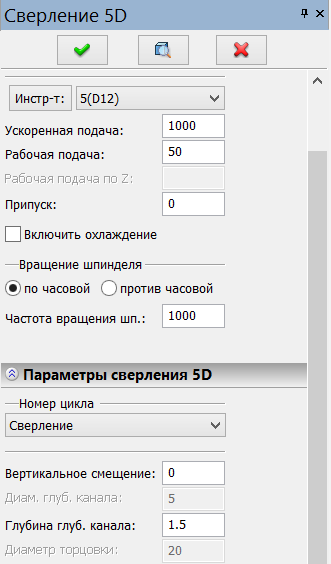

Отредактируем скопированную траекторию. Дважды щёлкнем по по ней ЛКМ и из выпадающего списка инструмента заменим 4(D8) на 5(D12), а глубину поставим 1.5 мм.
Закончим ввод
