Параметрическая модель для создания УП ЧПУ для изготовления червяка с формой профиля ZT2

Автор:  Рохин Леонид Владимирович, Тюкалов Олег Александрович
Организация:  Курганский государственный университет
Использованные продукты T-FLEX:  T-FLEX CAD 3D
Отрасль:  Мини-САПР

Приз от спонсора конкурса «Эксперт 2012»
Участник конкурса Эксперт

Описание проекта

В работе описан подход к созданию собственной специальной стратегии обработки червяков на базе системы параметрического трехмерного моделирования T-FLEX CAD, позволяющий решать сложные задачи разработки УП ЧПУ без приобретения специализированной дорогой CAM системы.

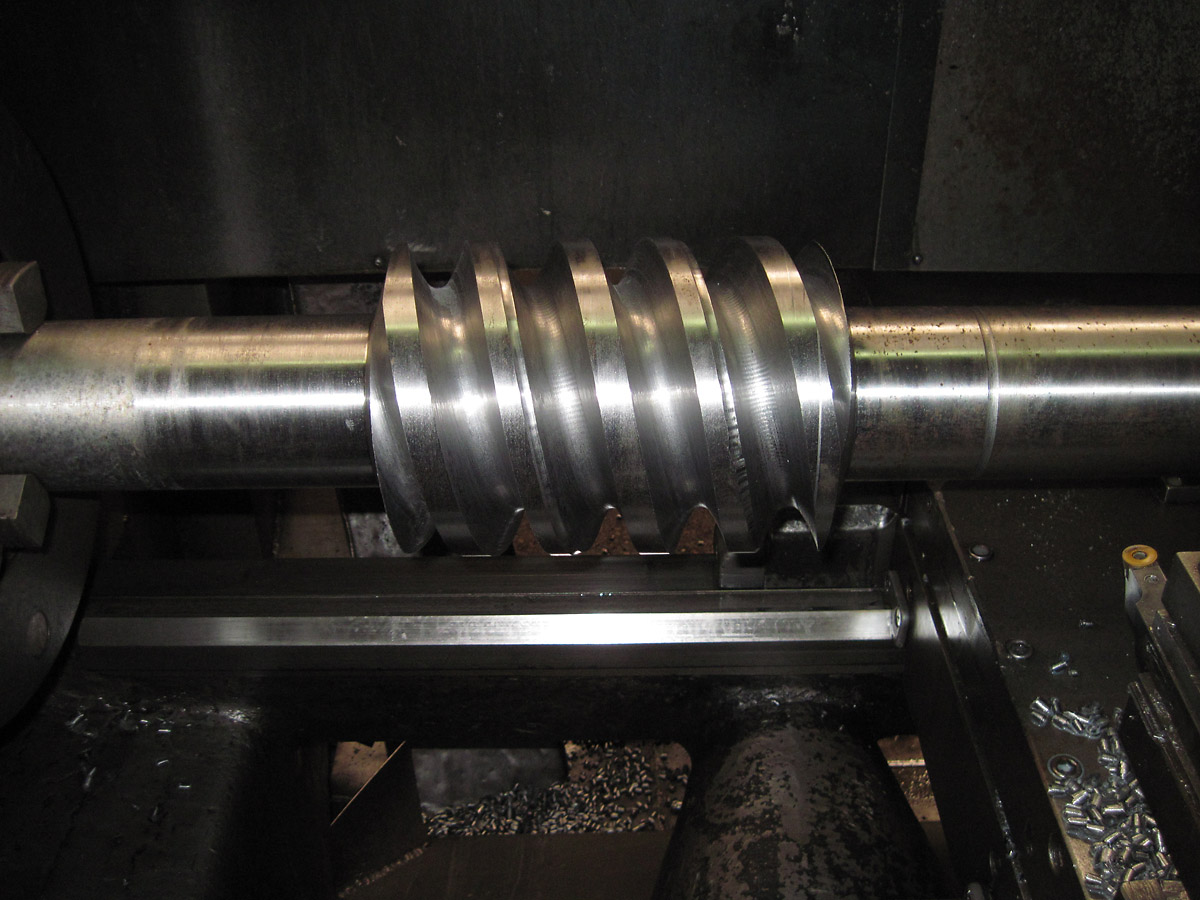

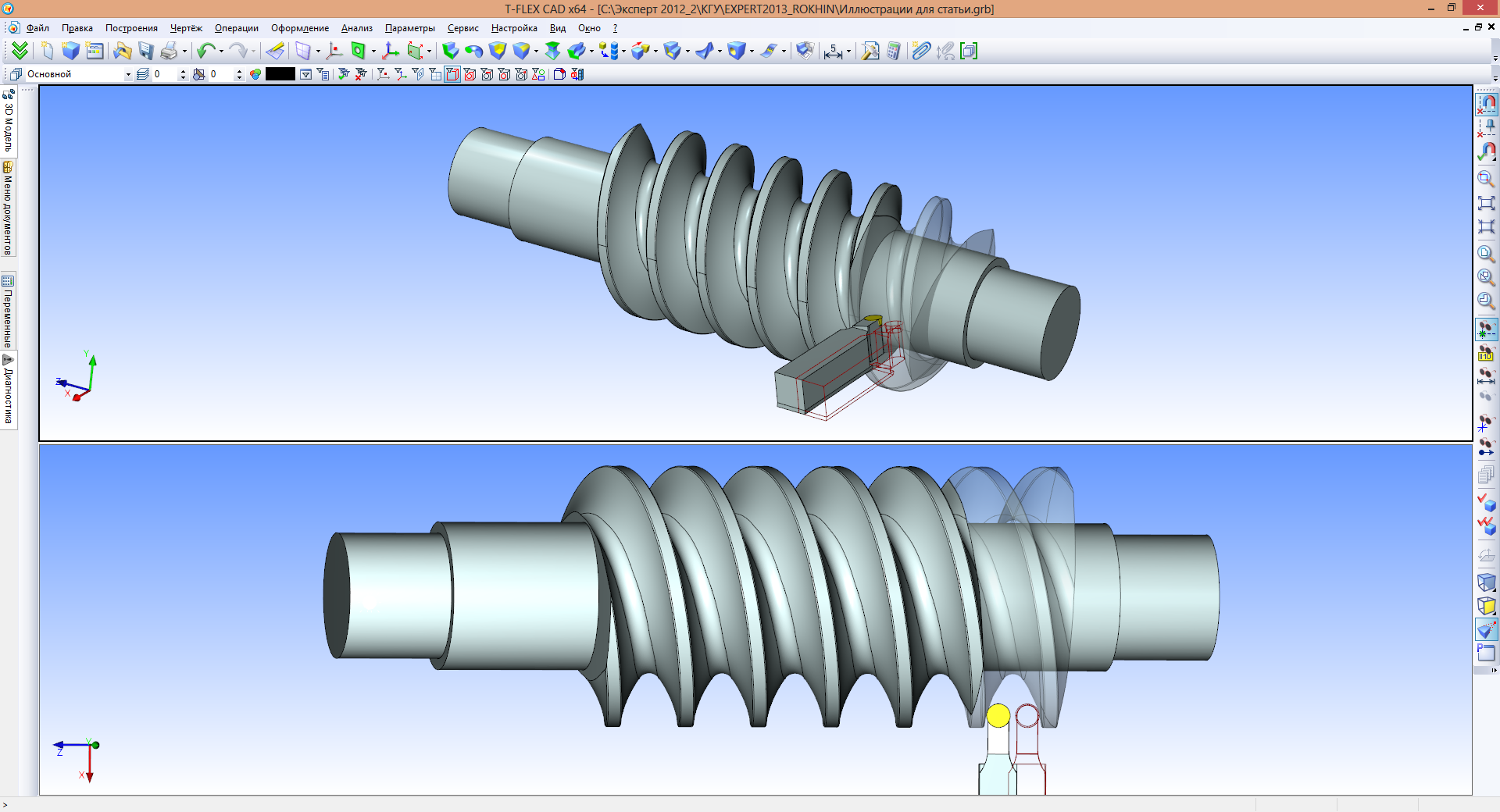

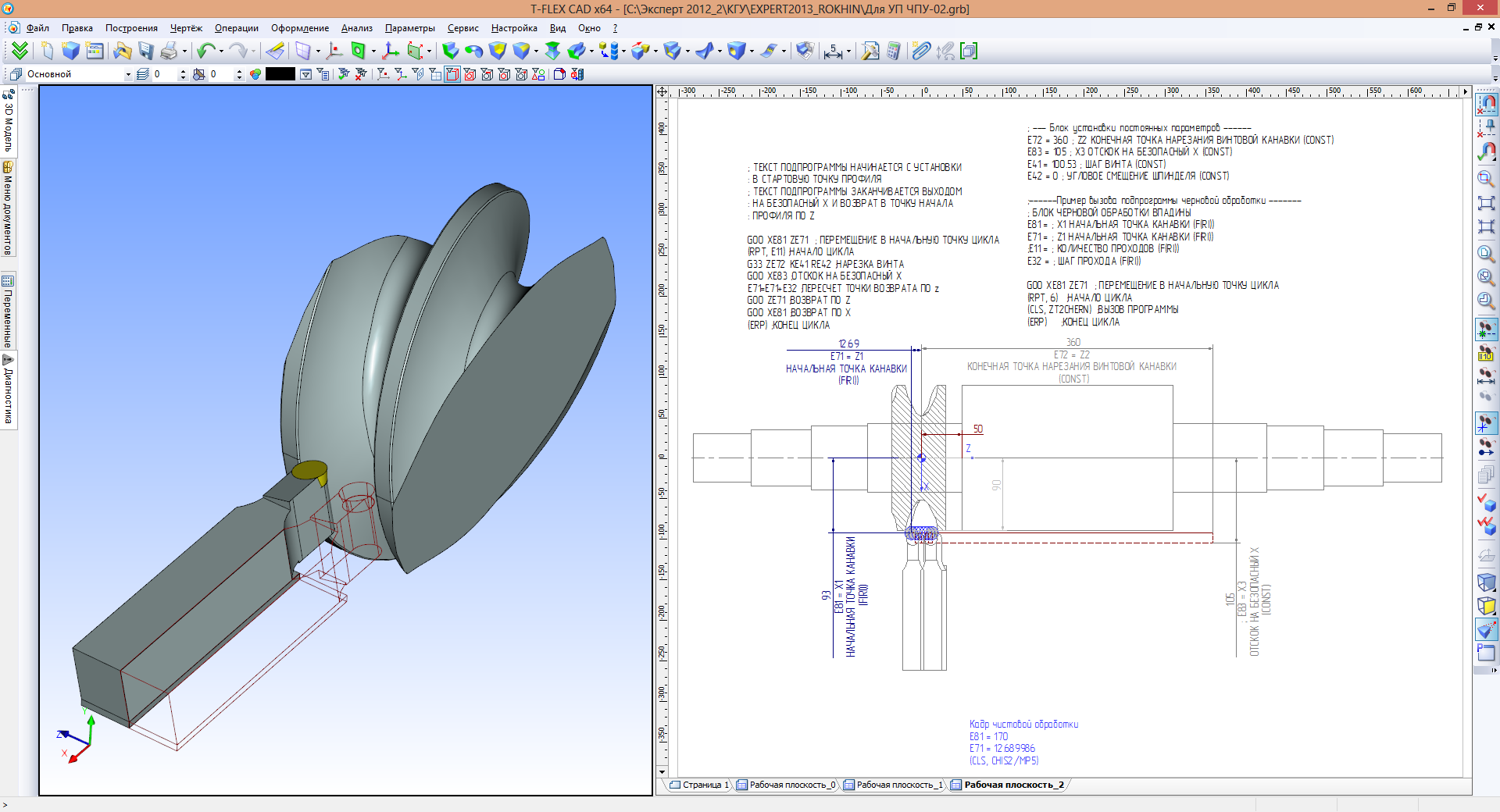

Представленной в статье 3D модель обработки червячной канавки методом построчных проходов является достаточно универсальной: с ее помощью можно получить УП ЧПУ для любого червяка с формой профиля ZT2, для чего нужно только поменять соответствующие параметры. Также ее можно легко адаптировать к любому другому виду червяков или другой системе ЧПУ. На ее разработку авторы проекта потратили не более 2-х часов, за исключением времени изучения программирования стойки ЧПУ и нормативных документов по геометрии червяков.

Описанный в проекте подход к разработке собственной специальной стратегии обработки, конечно, не является полноценной заменой CAM-системы, однако для опытного или ремонтного производства он позволит сэкономить значительные средства, т.к. не требует специального оборудования, специального инструмента и специализированной дорогой CAM системы.
