Видео, демонстрирующие различные возможности T-FLEX CAD

Двунаправленная ассоциативность 3D модели и 2D проекции

Двунаправленная ассоциативность 3D модели и 2D проекции

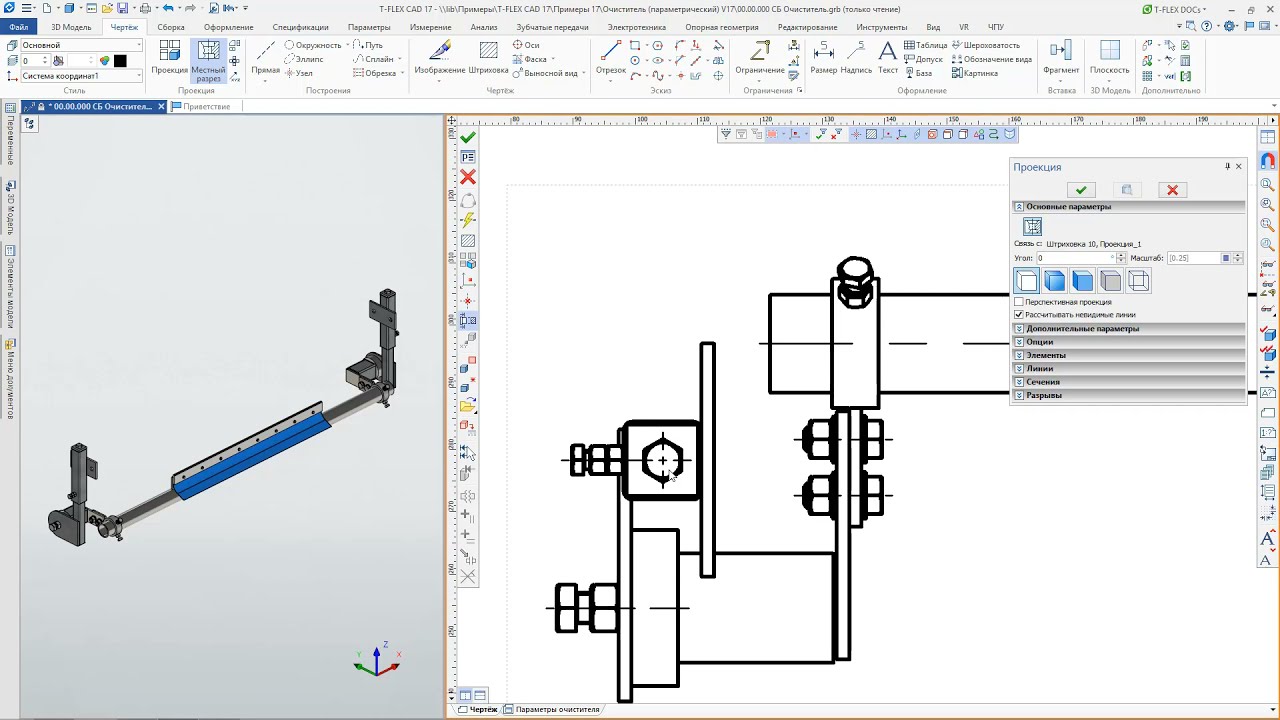

В примере по 3D модели строится проекция. На проекцию автоматически переносятся «управляющие размеры» и далее показывается, как изменение управляющих размеров приводит к изменению 3D модели. Это стандартный вариант показа двунаправленной ассоциативности в большинстве систем.

Но в T-FLEX CAD реализована реальная двунаправленная ассоциативность - далее на проекции проставляются произвольные размеры, которые не являются управляющими, и T-FLEX CAD позволяет изменять 3D модель с помощью этих размеров. В T-FLEX CAD проекции ассоциативно связаны со всей параметрической моделью, что и позволяет вычислять необходимые параметры для модификации модели.

Подавление 3D-операций в модели

Подавление 3D-операций в модели

Пример демонстрирует вариативность параметрической модели с параметрическим управлением «подавлением» операций. Пример выполнен без применения «конфигураций» так как вариантов комбинаций получается достаточно много.

Специальные параметрические операции - 2

Специальные параметрические операции - 2

Пример построения «вафельной» оболочки с помощью специальной команды «параметрический массив». Сначала создается элемент конструкции, затем данный элемент размножается с помощью указанной команды и полностью заполняет сектор проектируемой оболочки. При изменении размеров проектируемой оболочки «параметрический массив» автоматически перестраивается в соответствие с заданными условиями заполнения.

Специальные параметрические операции - 1

Специальные параметрические операции - 1

Пример построения тела по параметрам. Построение купола осуществляется с помощью одной единственной операции. Геометрию купола можно изменить с помощью задания параметров операции и за счет изменения исходного профиля.

Устойчивость модели к модификациям

Устойчивость модели к модификациям

Параметрическая модель T-FLEX CAD обеспечивает возможность соблюдения условий касания геометрии при модификациях типа «впадина-бобышка» и для симметричного переворота изображения.
При указанных модификациях геометрия эскиза сохраняется и не требует перезадания.

Использование графиков в параметризации - 2

Использование графиков в параметризации - 2

Еще один пример показывает, что с помощью графиков также можно управлять углом кручения тела по траектории и масштабированием профиля, который движется по траектории.

Использование графиков в параметризации - 1

Использование графиков в параметризации - 1

Графики могут использоваться для задания закона изменения одного параметра от другого. При помощи графика можно задавать изменение одной переменной от другой, значение параметров операций, например, переменного радиуса сглаживания, закона изменения угла кручения и т.д.

Примеры демонстрируют возможность использования графиков для задания значений переменного радиуса для сглаживания.

Параметризация 3D-массива - 2

Параметризация 3D-массива - 2

Пример показывает линейный 3D массив в 2-х направлениях, который равномерно распределяет отверстия по геометрии плиты. Изюминка заключается в том, что заполнение области массивом может быть ограничено определенной геометрией. В данном случае мы видим изменение контура плиты, при этом массив заполняет всю измененную область.

Параметризация 3D-массива - 1

Параметризация 3D-массива - 1

Пример показывает круговой 3D массив, который равномерно распределяет отверстия по геометрии цилиндра. В T-FLEX CAD очень просто делаются модели с переменным количеством элементов за счет изменения геометрии элементов, к которой привязан массив. Один из примеров демонстрирует параметризацию массива, когда в зависимости от высоты и диаметра цилиндра изменяется количество отверстий для перфорации.

Параметризация 2D-массива

Параметризация 2D-массива

Пример показывает 2D массив, который автоматически строится в пределах заданных ограничений по длине. При этом существует возможность удалять требуемые элементы массива, и система сама будет отслеживать эти удаленные элементы при параметрическом перестроении массива.

Возможность вырождения элементов - 2

Возможность вырождения элементов - 2

«Вырождение» касается не только параметров модели, но и элементов оформления. На представленном примере все элементы сами убираются при вырождении и сами восстанавливаются при необходимости – это обеспечивает параметрическая модель T-FLEX CAD. «Вырождение» параметров работает как в 2D, так и в 3D.

Возможность вырождения элементов

Возможность вырождения элементов

«Вырождение» касается не только параметров модели, но и элементов оформления. На представленном примере все элементы сами убираются при вырождении и сами восстанавливаются при необходимости – это обеспечивает параметрическая модель T-FLEX CAD. «Вырождение» параметров работает как в 2D, так и в 3D.

Управление видимостью с помощью переменных

Управление видимостью с помощью переменных

В T-FLEX CAD возможно управление слоями чертежа (модели) и уровнями видимости любых элементов. Простейший пример не из машиностроения, красиво демонстрирует параметрическое управление уровнями видимости элементов и слоями чертежа.

Переменные - как числовые так и текстовые

Переменные - как числовые так и текстовые

В текстовые строки можно вставлять и численные переменные. Простой пример показывает, что при изменении геометрии – изменяется и текстовая информация, содержащая параметры площади и периметра профиля. Кроме того легко заметить, что изменяется и текстовая информация в зависимости от превышения значения периметра профиля заданного максимального значения.

Изменение параметрического чертежа

Изменение параметрического чертежа

Пример: на параметрическом чертеже проставлены размеры с допусками, шероховатости и допуски формы. Динамически меняем параметры модели и смотрим за изменением элементов оформления. Сначала в примере показывается автоматический пересчет в соответствие с ГОСТ полей допусков при изменении размеров чертежа. Затем изменяется и значение допуска формы при изменении соответствующего размера. T-FLEX CAD автоматически отслеживает изменение допусков и других элементов оформления при параметрическом изменении модели. В результате конструктор не должен следить за правильностью оформления чертежа – система это делает за него.

Пример параметрической фрезы

Пример параметрической фрезы

Еще один пример демонстрирует параметрическое изменение 3D фрезы.

Ассоциативные чертежи

Ассоциативные чертежи

T-FLEX CAD позволяет назначать параметры на различные взаимосвязи. К таким параметрам могут относиться как численные (размерные и параметры другого рода), так и текстовые параметры. Для примера «Фреза» конструктор задал возможность параметрического изменения ширины фрезы, количества зубьев фрезы и количества облегчающих отверстий. Также можно увидеть на этом примере, что изменяются не только параметры самой фрезы, но и текстовая информация на размере, с количеством отверстий. Можно также заметить, что изменение параметров фрезы приводит к получению готового оформленного чертежа, оформление которого не требуется подправлять.

Ассоциативные чертежи

Ассоциативные чертежи

Пример параметрического сборочного чертежа с достаточно сложной геометрией показывает, что геометрические параметры могут быть завязаны от любых других параметров, например, от номинального усилия пресса. Изменение усилия пресса приводит к автоматическому пересчету зависимостей геометрических параметров, отбору недостающих параметров из БД и получению нового варианта сборочного чертежа пресса.

Пользовательские диалоги

Пользовательские диалоги

Для создания диалога в T-FLEX CAD создается специальная страница, на которой просто рисуется необходимый диалог и расставляются элементы управления различных типов (поля редактирования, переключатели, радиокнопки, списки выбора и т.д.) для управления параметрами модели. Созданный диалог потом вызывается на экран и управляет моделью. Этот же диалог может появляться при вставке данного чертежа (модели) в сборку. Об этом будет сказано более подробно попозже.

При создании диалогов существует возможность параметризации самих пользовательских диалогов: скрытие/отображение элементов управления по различным условиям, изменение значений и т.д. Также для диалогов имеется возможность подключения макросов и приложений для редактирования переменных модели, в том случае, если встроенной в систему функциональности оказывается недостаточно.

Прямое редактирование параметров на чертеже

Прямое редактирование параметров на чертеже

Пример показывает прямое редактирование значений на чертеже. Для показанной шестеренки, можно изменять параметры прямо из текстовой информации, вставленной в таблицу, сопровождающую 2D чертеж.
