Видео, демонстрирующие различные возможности T-FLEX CAD

Использование внешних зависимостей

Использование внешних зависимостей

Пример демонстрирует, что в уже показанную ранее модель можно загрузить рассчитанные не в системе T-FLEX CAD значения параметров через файл простого формата, а система T-FLEX CAD перестроит параметрическую модель.


Функциональность:
Параметризация

Редактор переменных

Редактор переменных

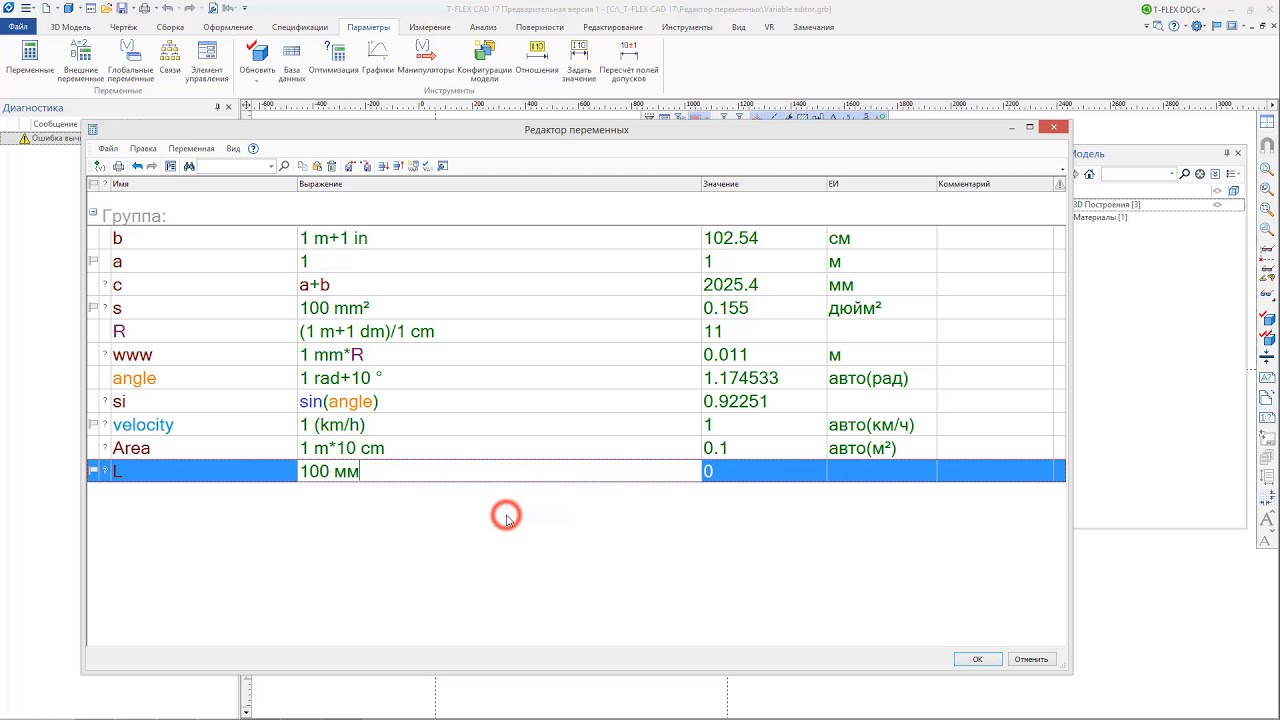

В редакторе переменных можно сразу изменить любое количество параметров модели. В редакторе переменных можно использовать формульные зависимости, множество разнообразных функций (математических, тригонометрических, отбора из БД, геометрических, у...


Функциональность:
Параметризация

Прямое редактирование параметров на чертеже

Прямое редактирование параметров на чертеже

Пример показывает прямое редактирование значений на чертеже. Для показанной шестеренки, можно изменять параметры прямо из текстовой информации, вставленной в таблицу, сопровождающую 2D чертеж.


Функциональность:
Параметризация

Пользовательские диалоги

Пользовательские диалоги

Для создания диалога в T-FLEX CAD создается специальная страница, на которой просто рисуется необходимый диалог и расставляются элементы управления различных типов (поля редактирования, переключатели, радиокнопки, списки выбора и т.д.) для управления...


Функциональность:
Мини-САПР

Ассоциативные чертежи

Ассоциативные чертежи

Пример параметрического сборочного чертежа с достаточно сложной геометрией показывает, что геометрические параметры могут быть завязаны от любых других параметров, например, от номинального усилия пресса. Изменение усилия пресса приводит к автоматиче...


Функциональность:
2D-черчение

Ассоциативные чертежи

Ассоциативные чертежи

T-FLEX CAD позволяет назначать параметры на различные взаимосвязи. К таким параметрам могут относиться как численные (размерные и параметры другого рода), так и текстовые параметры. Для примера «Фреза» конструктор задал возможность параметрич...


Функциональность:
2D-черчение

Пример параметрической фрезы

Пример параметрической фрезы

Еще один пример демонстрирует параметрическое изменение 3D фрезы.


Функциональность:
3D-сборки

Изменение параметрического чертежа

Изменение параметрического чертежа

Пример: на параметрическом чертеже проставлены размеры с допусками, шероховатости и допуски формы. Динамически меняем параметры модели и смотрим за изменением элементов оформления. Сначала в примере показывается автоматический пересчет в соответствие...


Функциональность:
2D-черчение

Переменные - как числовые так и текстовые

Переменные - как числовые так и текстовые

В текстовые строки можно вставлять и численные переменные. Простой пример показывает, что при изменении геометрии – изменяется и текстовая информация, содержащая параметры площади и периметра профиля. Кроме того легко заметить, что изменяется и текст...


Функциональность:
2D-черчение

Управление видимостью с помощью переменных

Управление видимостью с помощью переменных

В T-FLEX CAD возможно управление слоями чертежа (модели) и уровнями видимости любых элементов. Простейший пример не из машиностроения, красиво демонстрирует параметрическое управление уровнями видимости элементов и слоями чертежа.


Функциональность:
2D-черчение
