Особенности T-FLEX CAD

Мощное геометрическое ядро

T-FLEX CAD построена на геометрическом ядре Parasolid (©Siemens PLM software), которое сегодня считается лучшим ядром для 3D-моделирования, и используется более чем на 1.000.000 рабочих мест по всему миру. Использование ядра Parasolid не только наделяет T-FLEX CAD мощными и надежными инструментами 3D-моделирования, но также обеспечивает интеграцию с лучшими зарубежными программами проектирования и расчетов.

Геометрическое ядро Parasolid постоянно совершенствуется, а технические специалисты компании «Топ Системы», в свою очередь, трудятся над включением всех новых возможностей ядра в функционал T-FLEX CAD. Благодаря этому пользователи T-FLEX CAD могут быть уверены в том, что они используют самые современные средства моделирования.

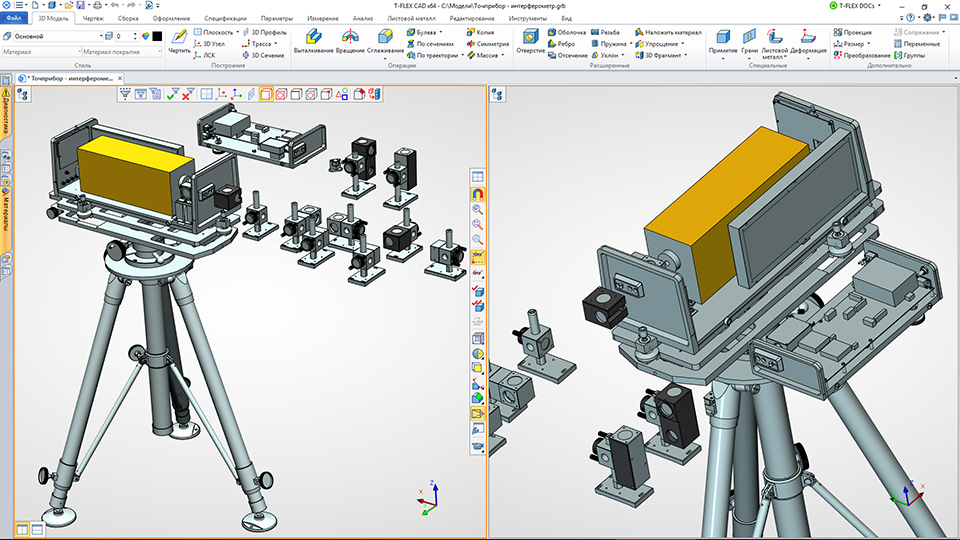

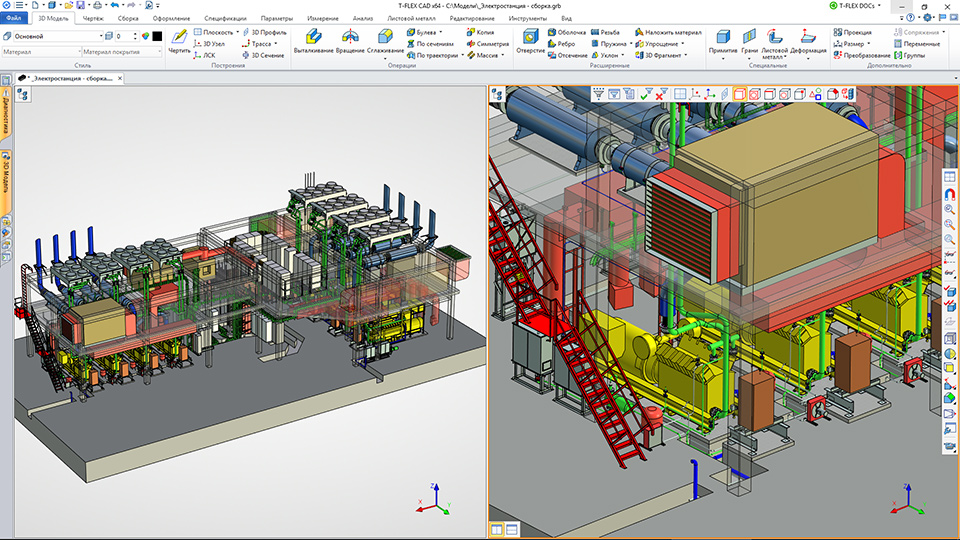

Удобство работы со сборками любой сложности

Система позволяет создавать сборки любой сложности, не ограниченные ни количеством деталей, ни иерархией их организации.

В отличие от многих других CAD-систем, работая в T-FLEX CAD пользователь может комбинировать методы работы «снизу вверх» (от детали к сборке) и «сверху вниз» (от сборки к детали).

Сборочные модели, созданные в T-FLEX CAD, отличаются высокой степенью устойчивости к модификации состава сборки или изменению топологии деталей.

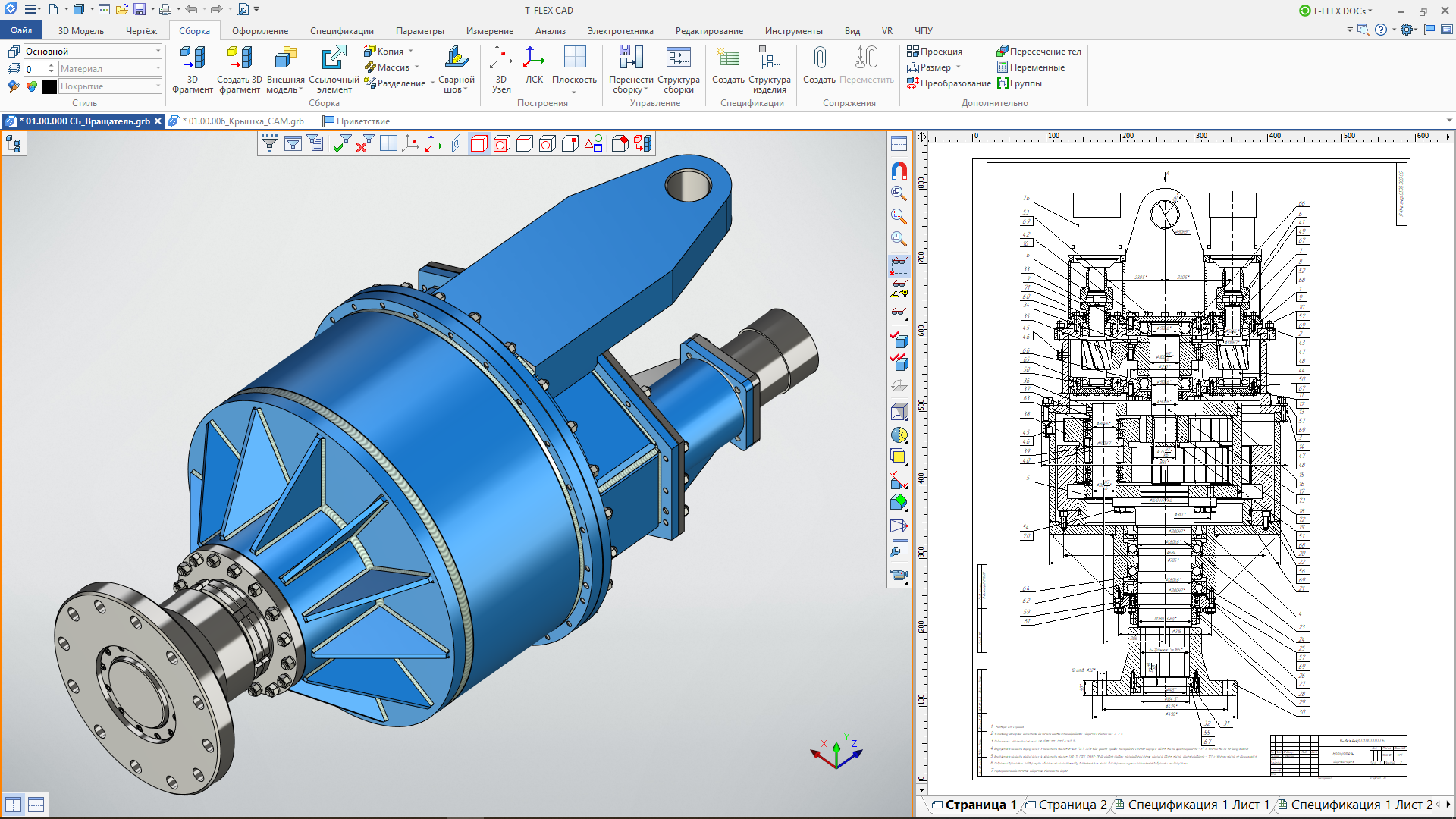

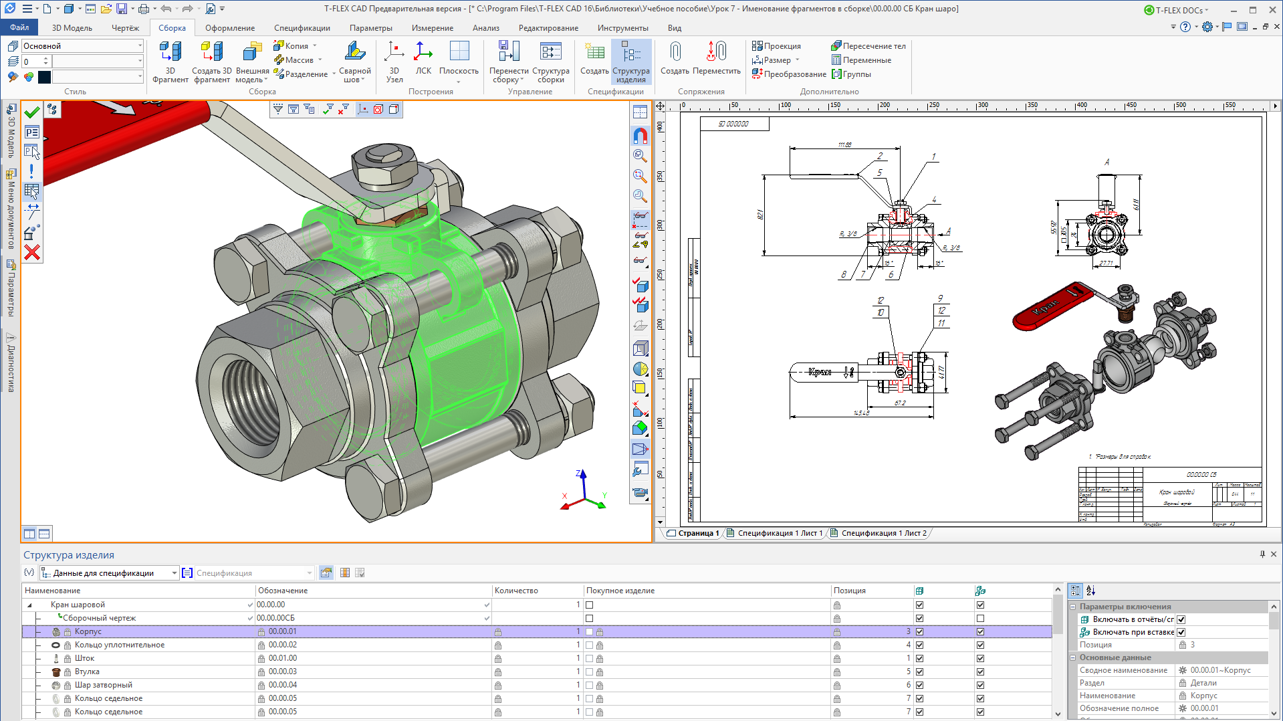

Единый формат файлов

T-FLEX CAD использует единую документную структуру. Это означает, что в одном файле можно хранить все, что участвует в проекте, – трехмерные модели и сборки с различными видами, многостраничные чертежи, спецификации, графики, базы данных, данные приложений, макросы. Такая структура позволяет использовать общий набор команд для создания и редактирования всех элементов модели, а также обеспечивать ассоциативность и целостность данных.

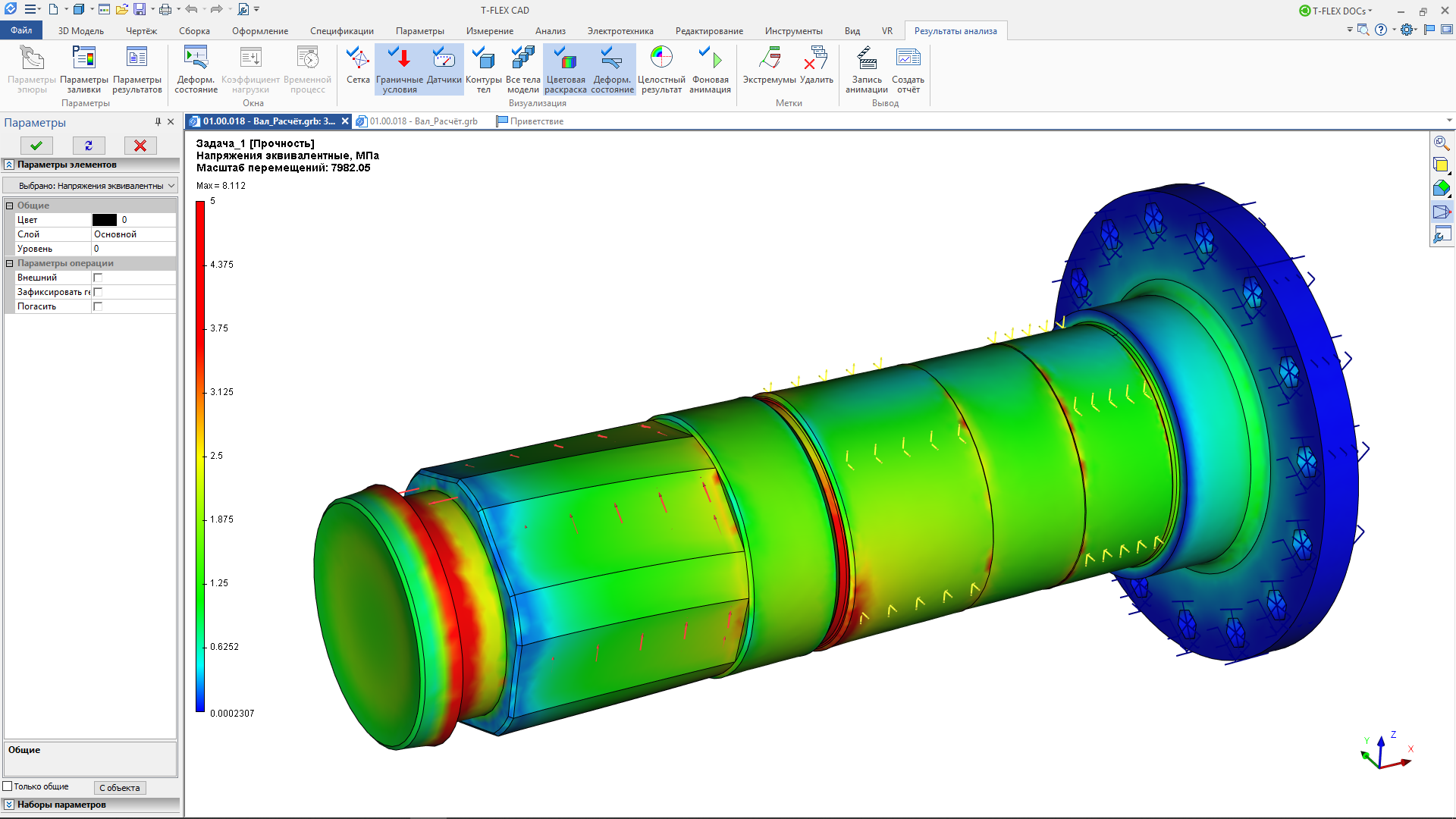

Развитые средства инженерного анализа

Встроенный модуль прочностного экспресс-анализа предлагает удобный набор инструментов для проверки создаваемых моделей непосредственно в САПР T-FLEX CAD.

Результаты конечно-элементного анализа позволяют инженеру-конструктору выявить потенциальные недостатки модели в процессе ее проектирования, оценить допустимые нагрузки и возникающие напряжения. Система T-FLEX Анализ, содержащая полный набор функций проверки , обеспечивает решение более широкого спектра задач.

Возможность создания собственных библиотек элементов

В комплекте с системой бесплатно поставляется целый набор библиотек стандартных деталей, которые постоянно обновляются и дополняются. Пользователь может самостоятельно создавать корпоративные библиотеки для решения практических задач унификации деталей, конструктивных элементов и технологий на своем предприятии. Важно, что создание библиотек в T-FLEX CAD не требует специальных знаний программирования, что позволяет специалистам создавать их самостоятельно, технически грамотно и быстро. Использование корпоративных библиотек и библиотек стандартных элементов существенно снижает сроки подготовки изделий и вероятность ошибок в проектируемых конструкциях.

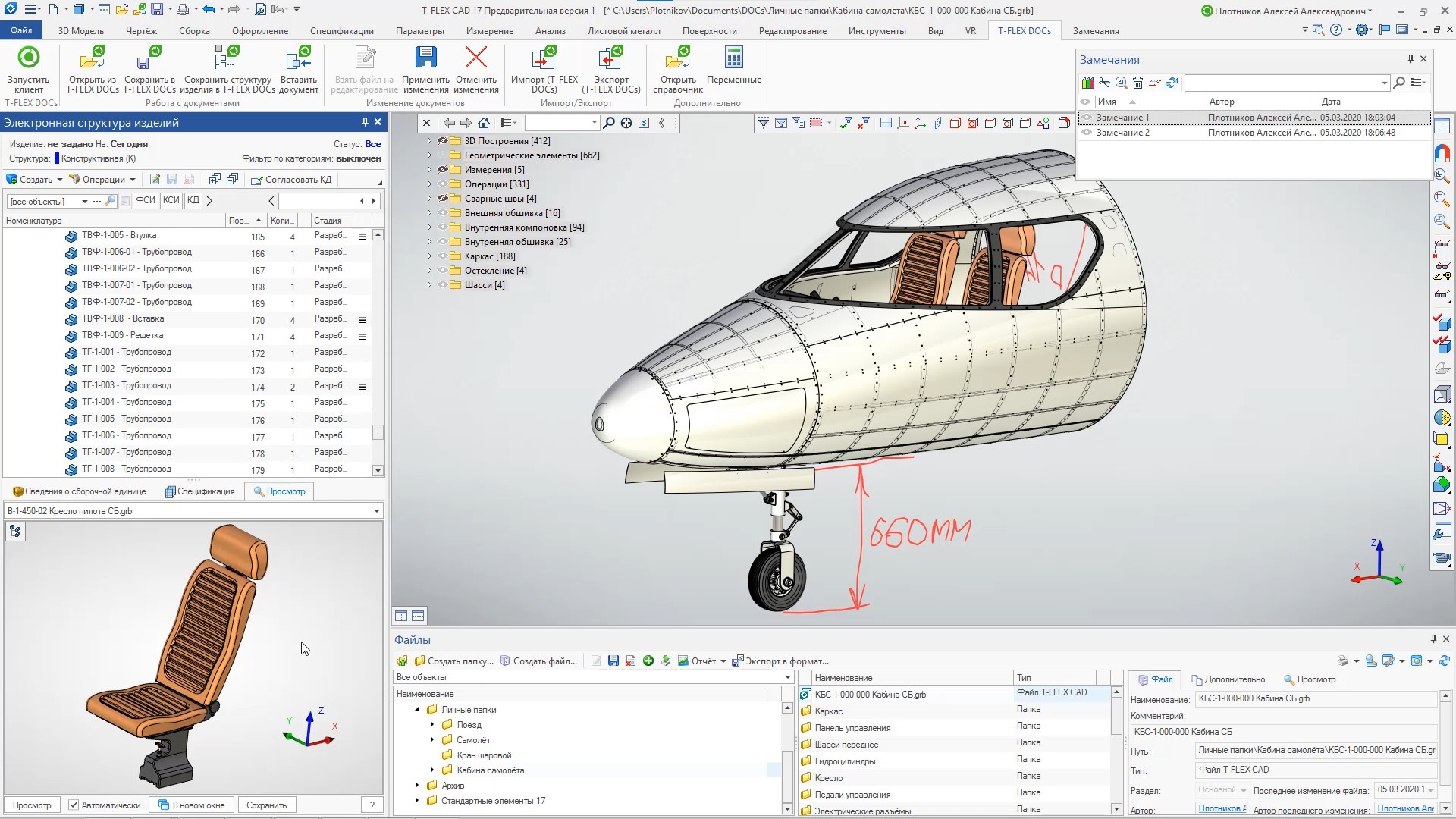

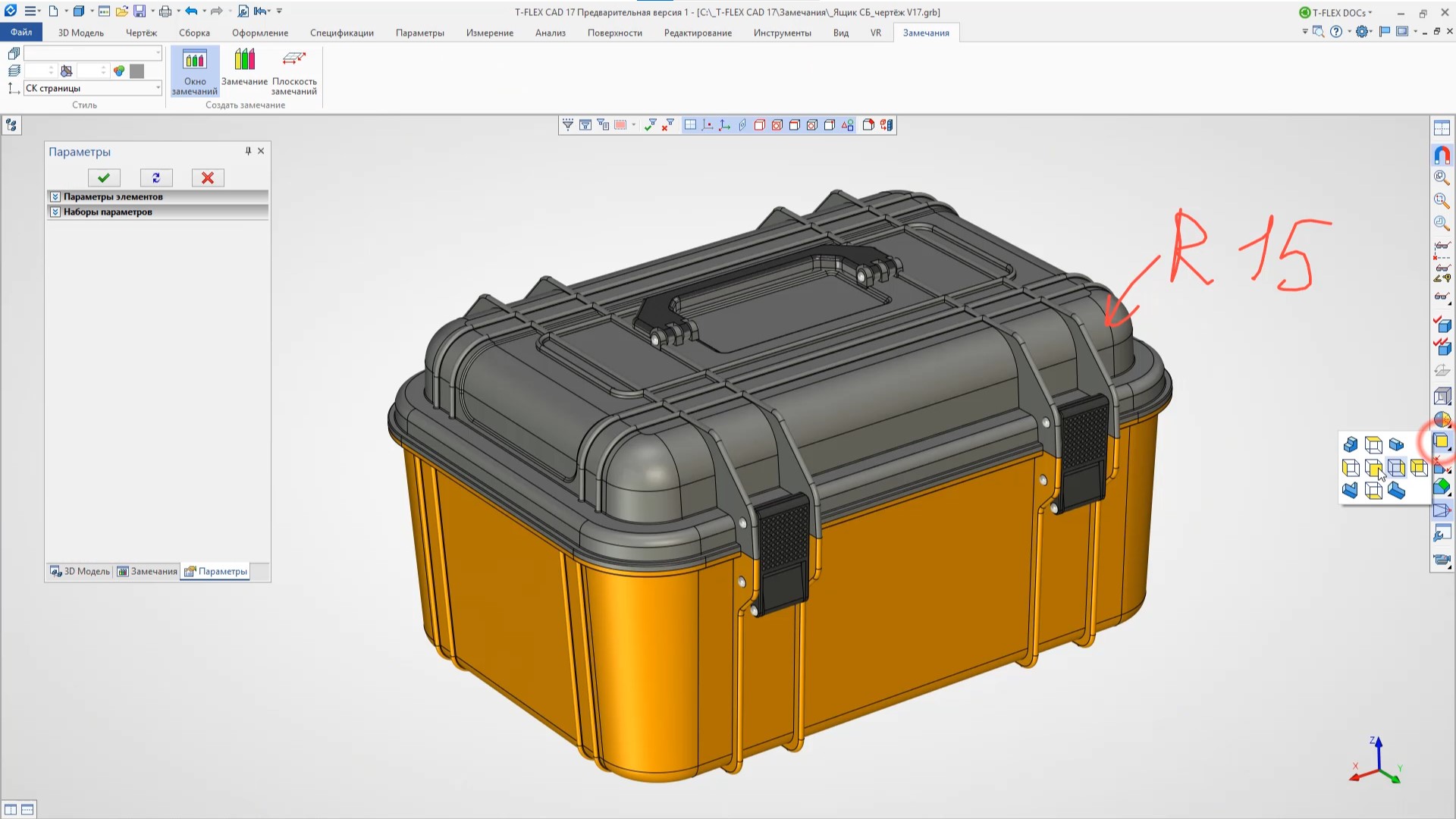

Коллективная работа над проектами

Особенности механизма работы со сборками в T-FLEX CAD позволяют нескольким пользователям параллельно вести работу над деталями, уже включенными в сборку, при этом работа над самой сборкой может вестись без остановки.

Интеграция

Кроме инструментов, ориентированных на решение задач конструирования, компанией «Топ Системы» разработаны специализированные решения, предназначенные для инженерного анализа, динамических расчетов, конструкторско-технологического документооборота. Все решения марки T-FLEX тесно интегрированы между собой, что позволяет пользователю значительно экономить время и средства, работая с единым комплексом программ.

Автоматизация

Инженеры-конструкторы могут создавать параметрические чертежи-сборки, используя 2D-чертежи деталей со сложными параметрическими отношениями. Изменение созданной таким образом сборки может быть полностью автоматическим, не требующим редактирования отдельных компонентов. Это позволяет избежать рутинных действий при модификации проекта и получении деталировочных чертежей и спецификаций.

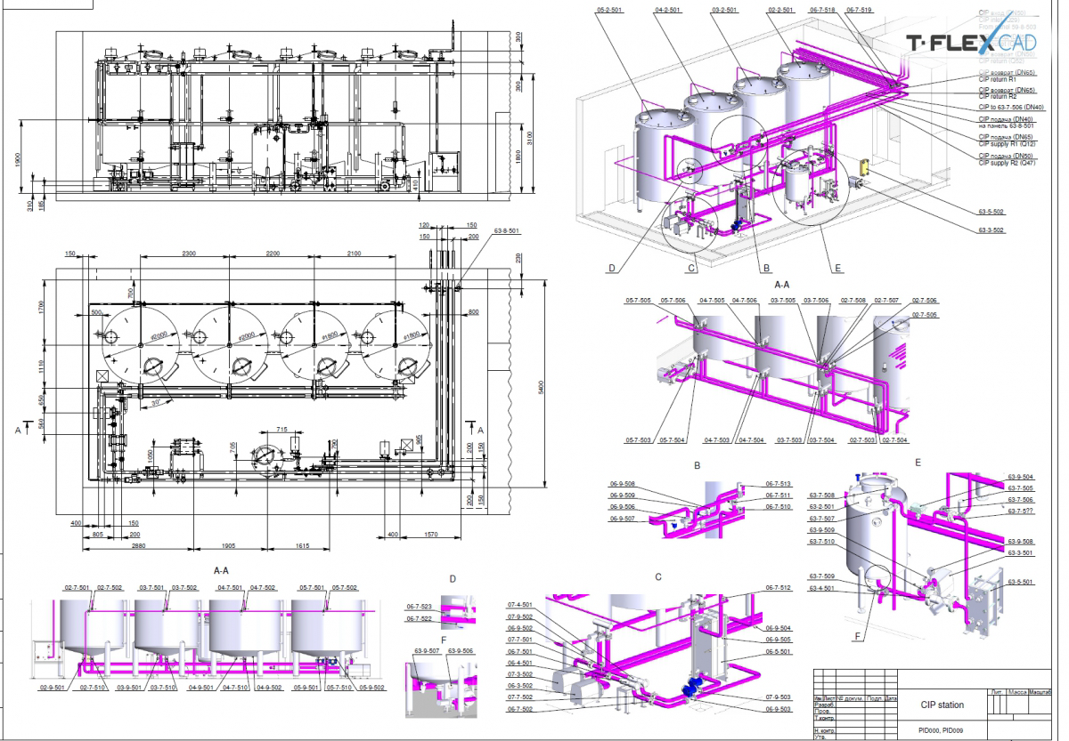

Оформление чертежей в соответствии со стандартами

Система T-FLEX CAD поддерживает оформление чертежей в полном соответствии с ЕСКД и международными стандартами (ISO, DIN, ANSI).


Смотрите далее: Преимущества T-FLEX CAD

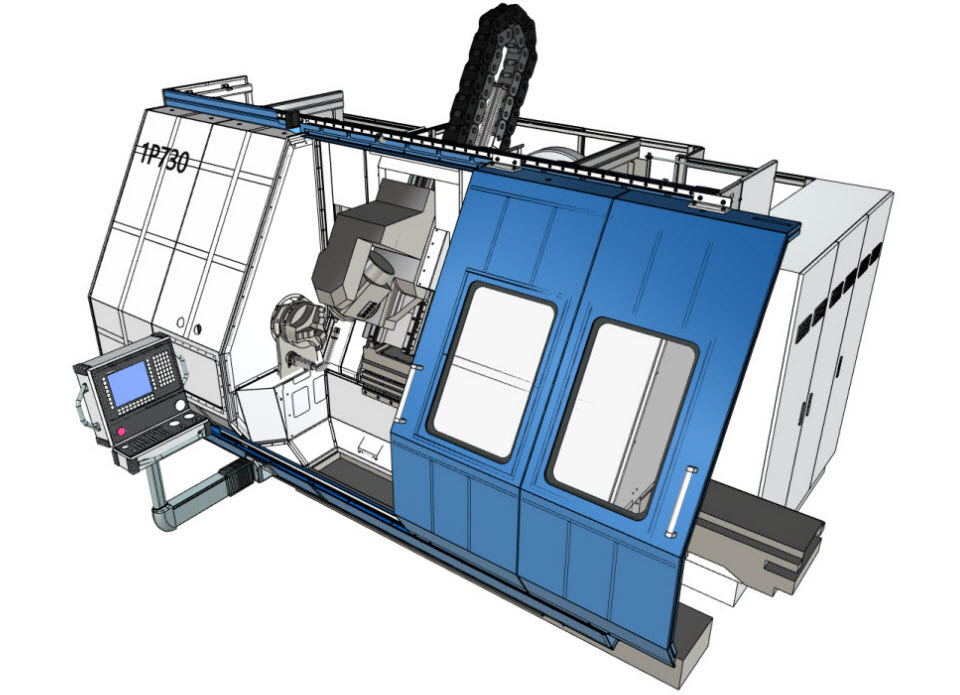

Коллективная разработка, АО "Рязанский станкостроительный завод"
