Команда "ESK" - Изменить эскиз





Команда предназначена для редактирования линий изображения, созданных при помощи команды Эскиз.

Перейти в режим редактирования можно следующими способами.

●Вызов команды <ESK> Изменить эскиз.

●В режиме ожидания команды указать на линию эскиза и нажать .

●В режиме ожидания команды указать на линию эскиза и нажать и в появившемся контекстном меню выбрать пункт Изменить.

●В автоменю команды <SK> Эскиз выбрать опцию <F4> Редактировать эскиз .

Линии эскиза являются полноправными линиями изображения. Поэтому для их редактирования можно также использовать команду EG: Изменить изображение

После вызова команды <ESK> Изменить эскиз становятся доступны следующие опции:





После вызова команды можно выбрать линию эскиза, указав на нее курсором и нажав . Выбранный элемент подсветится. Несколько элементов можно выбрать, используя выбор окном, либо последовательно выделяя несколько элементов с помощью <Shift>+. Для отмены выбора элемента можно использовать с нажатой левой клавишей <Ctrl>.

После выбора одной или нескольких линий эскиза в автоменю доступны следующие опции:





Если выбрана только одна линия, то в автоменю появляется также опция:





Для редактирования характерных точек эскиза нужно после выбора линии выбрать нужную характерную точку нажатием . Меню свойств для ввода параметров будет соответствовать той линии, которая выбрана: отрезок, дуга, окружность, эллипс, сплайн. При редактировании элемента эскиза для задания его геометрических параметров можно пользоваться окном свойств.

При перемещении/вставке элементов эскиза координаты, определяющие их новой положение, также можно задать в окне свойств.



Редактирование окружности или эллипса. Если выбранный элемент – окружность или эллипс повторное нажатие при указании на выбранную линию приведёт к переходу в режим редактирования радиуса. Новое значение радиуса при этом можно задать либо используя диалог Свойства, либо переместив в требуемое положение динамически перемещаемое изображение элемента и нажав . Для перемещения окружности необходимо после её выбора указать на маркер, появившийся в центре элемента.



Редактирование дуги окружности или эллипса. Любой вид дуги или скругления можно изменить если выбрать одну из крайних точек и появившееся на экране динамически перемещаемое изображение дуги поместить в нужное положение. При выборе дуги окружности в автоменю доступна дополнительная опция:





Данная опция заменяет выбранную дугу на другую дугу той же окружности.

При редактировании дуги эллипса, помимо двух крайних точек дуги, доступны ещё две точки: точка центра эллипса и точка на его дуге. Для редактирования положения любой точки дуги эллипса нужно после выбора эллипса , нажать  на точку .

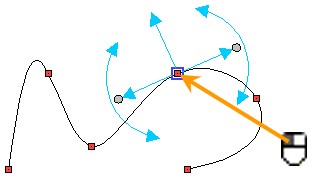

Редактирование сплайна.Чтобы менять положение характерной точки сплайна, нужно выбрать сплайн , выбрать характерную точку сплайна : станут доступны параметры точки сплайна, и ещё раз нажатием на точку перейти в редактирование её положения. Подробнее о создании и редактировании сплайнов можно прочитать в подразделе Построение сплайнов.



Редактирование эскиза с ограничениями

В случае, если на линиях и точках эскиза были созданы ограничения, то это может затруднить выбор характерной точки для редактирования из режима ожидания команды. Напомним, что для перехода в редактирование эскиза одним из способов является выделение линии при помощи в режиме ожидания команды. Далее нужно указать характерную точку. Если на точке создано ограничение Совпадение (что для крайних точек линий при создании параметрического эскиза практически всегда необходимо), то точка и ограничение будут «заслонять» друг друга для выбора. Для редактирования эскиза нужно выбрать именно точку. Чтобы ограничения не мешали выбору точек их можно убрать из списка выделяемых объектов в селекторе или погасить.

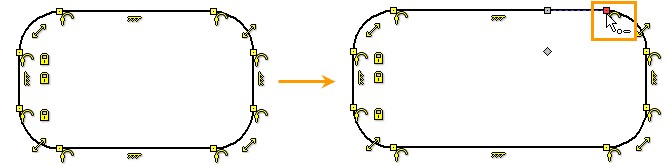

Чтобы погасить пиктограммы ограничений на чертеже – нужно нажать на панели Вид (по умолчанию в правой части экрана) специальную пиктограмму . После этого можно входить в редактирование эскиза из режима ожидания команды: выбираем линию эскиза , далее выбираем точку . Можно вновь показать пиктограммы ограничений на чертеже повторным нажатием .

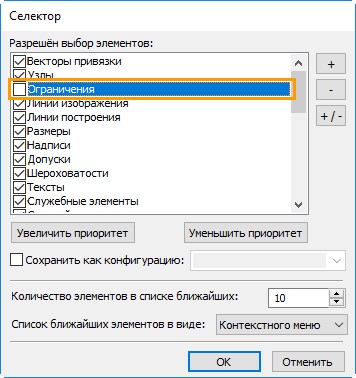

Чтобы отменить выбор ограничений по нажатию нужно на панели фильтров (по умолчанию вверху чертежа) нажать пиктограмму Селектор и в появившемся диалоге снять флаг напротив ограничений.

После этого можно входить в редактирование эскиза из режима ожидания команды: выбираем линию эскиза , далее выбираем точку . Выбор ограничений при помощи по пиктограммам на чертеже будет недоступен пока указанный флаг снят.
