Автоматическая вставка 2D фрагмента по 3D фрагменту

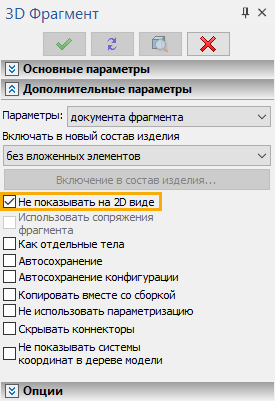

При вставке и редактировании 3D фрагмента в окне параметров по умолчанию установлен флаг Не показывать на 2D виде.

Если его снять, то после завершения работы команды в дереве модели и в окне Элементы модели также будет доступен 2D фрагмент на основе изображения, содержащегося в файле 3D фрагмента.

Изначально этот 2D фрагмент не размещён на чертеже. Для размещения на чертеже необходимо вызвать вызвать для такого 2D фрагмента команду Изменить.

Если при вызове команды активно окно 2D вида, то фрагмент будет размещён на текущей странице.

Если при вызове команды активно окно 3D вида в режиме черчения на РП, то фрагмент будет размещён на этой РП.

Если при вызове команды открыто окно 3D вида вне режима черчения на РП, то система предложит открыть 2D окно:

При положительном ответе откроется новое окно текущего документа, содержащее одно окно 2D вида, и фрагмент будет размещён на первой странице.

При отрицательном ответе запуск команды редактирования фрагмента будет отменён.

Если активно окно вида, отличного от 3D и 2D, то вызов команды редактирования фрагмента недоступен.

Дальнейшая работа с 2D фрагментом осуществляется обычными способами, описанными в разделе Создание сборочных 2D чертежей.

При такой вставке 2D фрагмента он позиционируется независимо от 3D фрагмента. Если требуется создание ассоциативной связи между положением 2D фрагмента и соответствующего ему 3D фрагмента, используйте ручную вставку.
