Создание структуры 3D сборки в окне «Структура сборки»

Структуру сборки можно создавать как в процессе работы, так и заранее. Рекомендуемым способом работы при проектировании «Сверху вниз» является создание структуры иерархически связанных фрагментов, и дальнейшее их редактирование, начиная от фрагментов, которые не зависят от других, переходя далее к фрагментам, которые будут построены на основе уже созданных. Понятно, что полностью угадать итоговую структуру сложно, поэтому можно сделать только некоторую её часть и дополнить структуру в процессе работы.

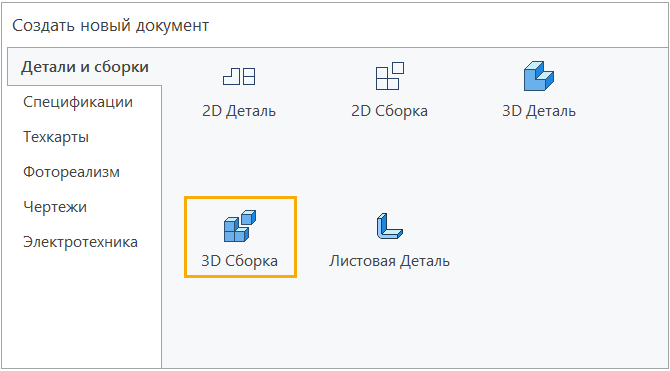

Чтобы создать иерархическую структуру сборки нужно создать файл сборки.

Сохранить файл сборки. Открыть окно Структура сборки.

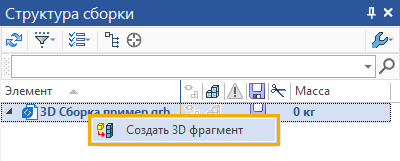

Далее в окне Структура сборки вызвать контекстное меню для созданного файла.

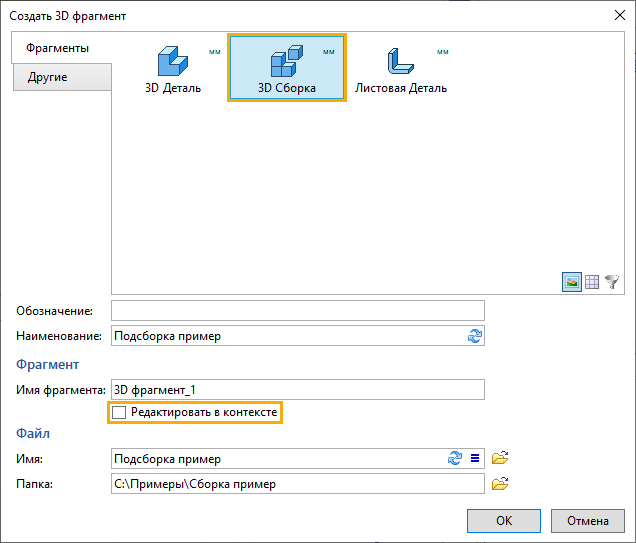

Выбрать команду Создать 3D фрагмент. В появившемся диалоге указать наименование, и не ставить опцию редактирования в контексте, т.к. сначала нужно создать структуру сборки. Отредактировать фрагменты как в контексте, так и не в контексте сборки, можно будет позже, когда пользователь перейдёт уже непосредственно к проектированию. После завершения работы с диалогом  создания фрагмента файл фрагмента будет сохранён в указанной папке. По умолчанию файл нового фрагмента будет сохранён в папку, где находится файл сборки.

Работа с диалогом создания фрагмента описана ниже, в соответствующем подразделе.

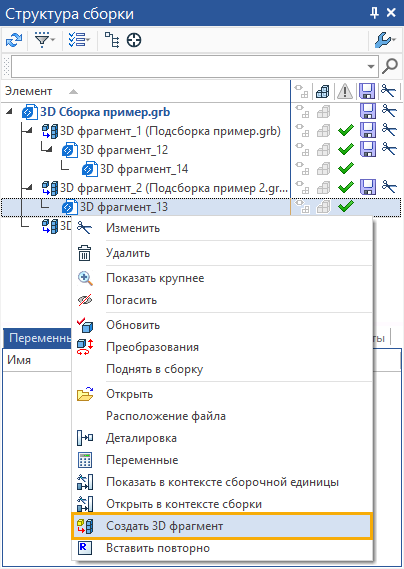

По аналогии, вызывая через контекстное меню команду Создать 3D фрагмент, для того фрагмента, для которого мы хотим создать вложенный фрагмент, можно создать структуру любой сложности.

После окончания создания структуры нужно сохранить файл основной сборки, в котором мы работали, создавая структуру. Далее нужно наполнять фрагменты геометрией. Нужно это делать в контексте сборки, если мы хотим создать ссылочные элементы.
