В системе T-FLEX изображение чертежа может наноситься на предварительно созданные элементы построения. Элементы построения, формирующие каркас чертежа, представляют собой бесконечные прямые, окружности, сплайны, эллипсы, кривые смещения, узлы, пути, или линии, заданные функцией, связанные между собой различными геометрическими отношениями. Этими отношениями могут быть параллельность, касание, симметрия, угол и т.д. Элементы построения можно редактировать, заменять, помещать в буфер обмена, а также изменять их параметры. По аналогии с черчением на бумаге элементы построения можно сравнить с тонкими карандашными линиями, которые затем обводятся тушью. Прежде чем нарисовать линии изображения, необходимо с помощью линий построения задать каркас чертежа. Линии изображения чертежа затем наносятся на этот каркас. Линии изображения чертежа оказываются привязанными к линиям построения, и при изменении их положения будут следовать за ними. При этом сохраняются все геометрические отношения, которые были заданы для элементов построения.

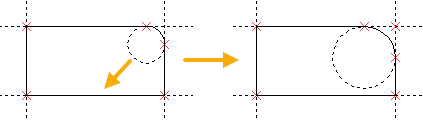

Как видно на рисунке выше увеличение радиуса окружности сопряжения никак не отразилось на геометрических связях чертежа.
Такой подход, когда элементы чертежа взаимосвязаны друг с другом, позволяет получить полностью организованный чертеж.
Элементами построения в T-FLEX являются линии построения - прямые, окружности, эллипсы, сплайны, пути, а также узлы. Узлы - это точки пересечения линий построения. Линии построения отображаются в 2D окне тонкими штриховыми линиями, а узлы - красными крестиками. Элементы построения не выводятся на принтер или плоттер. Кроме того, в любой момент их можно сделать невидимыми.
Важно отметить, что прежде чем создавать элементы построения вашего чертежа, необходимо проанализировать, какие именно отношения между линиями вы хотите задать. Ведь именно от этого будут зависеть возможности вашего чертежа к параметрическим изменениям.
Параметрам линий построения (расстояниям, диаметрам и т.д.), можно назначать переменные. Это можно осуществлять и во время создания линии построения, и во время ее последующего редактирования. Затем, задавая значения переменных, можно получать новые варианты чертежа. С помощью простых математических формул в редакторе переменных переменные можно связывать между собой.
При изменении положения какого-либо элемента построения или значения какой-либо переменной, а также при замене элементов построения, система производит пересчёт чертежа и его последующую перерисовку. Пересчёт производится в соответствии с теми геометрическими отношениями, которые были заложены при его создании., а также, исходя из математических связей между переменными, если они были заданы. Как правило, грамотно созданный параметрический чертеж содержит несколько внешних переменных, в зависимости от которых производится перерасчёт остальных переменных и всего чертежа.
Основные темы в этом разделе:
•Обрезка и восстановление линий построения
•Фиксация положения 2D элементов построения
