Для каждой операции группы Примитив во вкладке Основные параметры окна Параметры отображается свой набор основных параметров. При изменении размеров примитивов с помощью манипуляторов в 3D сцене, соответствующие значения в окне параметров также изменяются. При перемещении манипулятора значение изменяемого размера отображается в верхней части 3D окна.
Также есть общие параметры, отображаемые независимо от типа выбранного примитива в остальных вкладках окна Параметры.

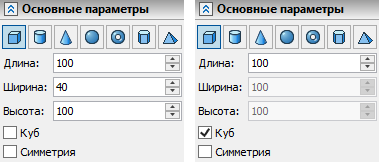

Для параллелепипеда можно задать следующие параметры: Длина, Ширина, Высота.

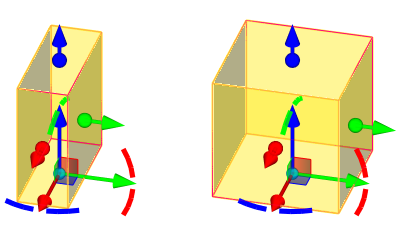

При установке флага Куб доступным для заполнения остаётся только поле параметра Длина, в котором можно задать длину всех сторон куба.
Для цилиндра доступно задание его Диаметра и Высоты.

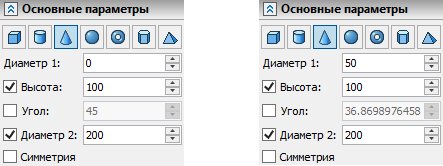

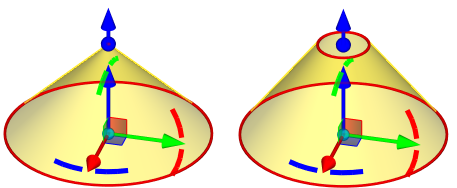

Для конуса можно задать диаметры, высоту и угол. Диаметр 1 - диаметр вершины конуса. Диаметр 2 - диаметр основания конуса.
Так как значения параметров Высота, Угол и Диаметр 2 зависят друг от друга, возможно одновременное задание пользователем лишь любых двух из этих параметров, тогда как третий будет вычислен автоматически.
Для шара доступно задание его Диаметра.
Для тора доступно задание двух его диаметров.
Диаметр 1 отвечает за диаметр окружности вращения, а Диаметр 2 - диаметр профиля.

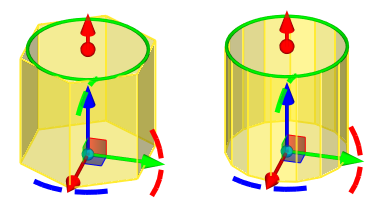

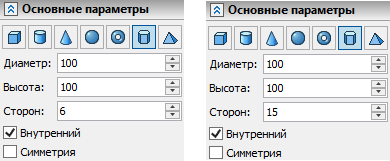

Для призмы доступно задание Диаметра вписанной или описанной окружности, Высоты и количества Сторон.
Флаг Внутренний отвечает за расположение многоугольника относительно окружности. При установке флага окружность вписывается в многоугольник, при снятии - многоугольник вписывается в окружность.

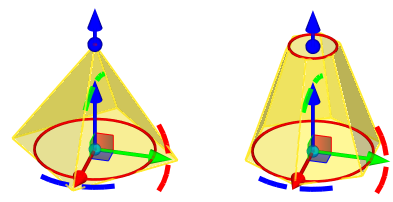

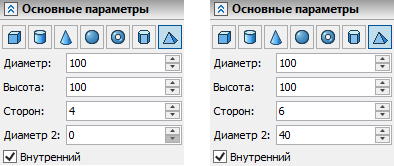

Для пирамиды можно задать диаметры вписанных или описанных окружностей основания и вершины, Высоту и количество Сторон. Диаметр - диаметр основания пирамиды. Диаметр 2 - диаметр вершины пирамиды. Флаг Внутренний отвечает за расположение многоугольников относительно окружности. При установке флага окружности вписываются в многоугольники, при снятии - многоугольники вписываются в окружности.
Для всех команд группы Примитив, кроме команды Пирамида, во вкладке Основные параметры окна Параметры доступен флаг Симметрия. При его установке создаётся единое тело примитива, состоящее из двух частей симметричных относительно плоскости XY, а исходная система координат примитива расположена в центре тела. При этом не применяются дополнительные операции симметрии.
Для примитивов Шар и Тор флаг установлен по умолчанию. Если его снять для Шара или Тора, то создается только нижняя половина примитива (обрезанная по плоскости XY).
Установка/снятие флага Симметрия в окне Параметры тождественна активации/деактивации опции Симметрия в автоменю.

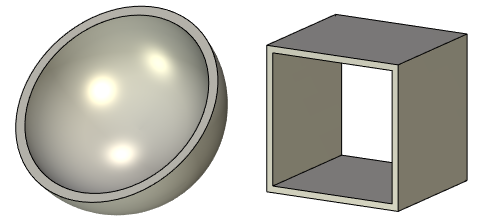

Для всех команд группы Примитив доступен флаг Тонкостенный элемент в одноименной вкладке окна Параметры.
Установка флага Тонкостенный элемент активирует возможность выбора способа задания толщины тонкостенного элемента из выпадающего меню.
При выборе Нет в поле способа задания толщины создается поверхность нулевой толщины. При выборе Наружу, Внутрь или Симметрично активируется поле задания значения толщины элемента, откладываемой в соответствии с выбранным способом, и создается твердое тело.

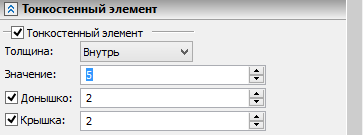

Для команд Параллелепипед, Цилиндр, Конус, Призма и Пирамида независимо от состояния опции Симметрия, а также для команд Шар и Тор при снятом флаге Симметрия доступна возможность включить или исключить из построения грани параллельные плоскости XY ЛСК примитива. Установка флага Донышко включает грань у основания примитива, флага Крышка - грань у вершины. Толщины донышка и крышки можно задать отдельно от толщины остальных элементов примитива.
Во вкладке Преобразования окна Параметры отображаются все преобразования ЛСК примитива, примененные в результате применения соответствующих опций автоменю, работы с манипуляторами, а также применения команды Преобразование. В правой части поля также присутствуют кнопки создания новых преобразований.
Подробная информация по преобразованиям ЛСК приведена в разделе Преобразование 3D элементов.
