Дополнительные параметры базы и допуска

Раздел Дополнительные параметры окна параметров команд База и Допуск содержит следующие параметры:

Плоскость (только для 3D аннотаций)

Плоскость ориентации обозначения в 3D окне (см. раздел Ориентация 3D аннотаций).

Положение

Положение рамки относительно узла привязки. В выпадающем списке доступны следующие варианты положения:

При создании базы или допуска со стрелкой узлом привязки рамки является конечный узел основной стрелки. При выборе варианта Автоматически положение конечного узла стрелки относительно рамки меняется автоматически в зависимости от того, с какой стороны подходит стрелка. При выборе прочих вариантов для базы или допуска со стрелкой будет всегда применяться положение, выбранное в списке, независимо от того, с какой стороны подходит стрелка, что может привести к пересечению рамки линией стрелки.

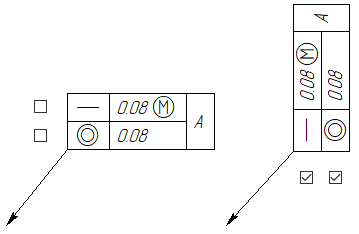

Справа от поля выбора положения рамки доступна кнопка опции Поворот на 90°. По умолчанию опция отключена и рамка допуска или базы располагается на чертеже горизонтально и порядок ячеек определяется слева направо. При включенной опции рамка будет повернута вертикально и содержимое будет читаться снизу вверх.

Для каждого допуска, входящего в состав составного, опцию необходимо переключать отдельно.

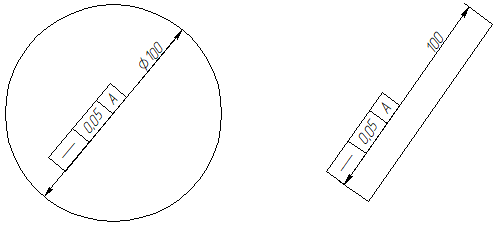

Параллельно (только для 2D аннотаций)

При установленном флаге рамка обозначения без стрелки располагается параллельно размерной линии связанного размера.

Очистка фона (только для 2D аннотаций)

Доступны следующие опции:

Под стрелкой



Под выносной линией



Под основной частью



Фиксированный размер (только для 3D аннотаций)

Отключает масштабирование обозначения при приближении/отдалении камеры в 3D окне (см. раздел Размер шрифта и стрелок аннотаций).
