Геометрические отклонения

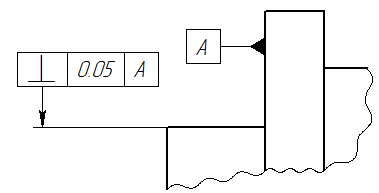

Допустимые геометрические отклонения детали обозначаются на чертеже с помощью баз и допусков формы и расположения поверхностей.

10S_GDTIntro

Обозначения допусков формы и расположения поверхностей создаются с помощью команды Допуск. Обозначения баз, относительно которых задаются допуски формы и расположения поверхностей, создаются с помощью команды База. Данные команды взаимосвязаны. После вызова одной из них в любой момент можно переключиться на другую с помощью следующих опций автоменю:

	<O>	Создать выноску или допуск с выноской
	<O>	Создать выноску или базу с выноской

Обе эти команды основаны на команде Надпись и имеют с ней общий механизм создания стрелок и их параметры. Отличия состоят в том, что вместо обычных полок надписи используются специальные рамки, содержащие информацию о базах и допусках формы и расположения поверхностей в соответствии с ЕСКД. В данном разделе приведена общая информация по созданию и редактированию баз и допусков. Информация о специфических параметрах конкретного типа обозначения доступна в разделах Допуск и База. Информация о стрелках приведена в разделах Форма и расположение стрелки надписи, Параметры стрелок надписи. Информация о параметрах шрифта приведена в разделе Параметры шрифта аннотаций и элементов оформления.

При создании обозначения базы или допуска после вызова соответствующей команды по умолчанию выполняются следующие шаги:

1.Задать желаемый набор опций, определяющих принцип работы команды;

2.Задать форму и расположение стрелок обозначения;

3.Задать параметры базы или допуска;

4.Задать параметры каждой из стрелок;

5.Задать параметры шрифта (размер рамки зависит от размера шрифта);

6.Закончить ввод с помощью кнопки или <Ctrl>+<Enter> .

По умолчанию обозначение создаётся со стрелкой. В данном режиме обязательными шагами являются задание начального и конечного узлов стрелки. Положение рамки определяется положением конечного узла основной стрелки.

В отличие от надписей, допуски и базы можно создавать без стрелок. Для этого необходимо удалить стрелку с помощью опции автоменю:

Удалить стрелку

После удаления стрелки, достаточно указать всего один узел, определяющий положение рамки.

Если отключена опция Создавать автоматически, обязательным также является подтверждение ввода. Остальные шаги опциональны.

При задании положения узлов стрелки в автоменю команды доступен специфический набор опций, описанный в главах Форма и расположение стрелки надписи и Связь баз и допусков с размерами, а также следующие опции, общие для большинства команд создания 2D элементов:

	<Ctrl>+<Enter>	Закончить ввод
	<P>	Установить параметры допуска
	<Alt>+<P>	Скопировать параметры с существующего элемента
	<Esc>	Выйти из команды

После задания положения конечного узла основной стрелки команда по сути переходит в режим редактирования обозначения с таким же набором опций, как при выборе одного обозначения в команде редактирования.

Создание надписи в 3D окне вне режима черчения на РП имеет ряд особенностей, но в целом осуществляется аналогично описанному выше.

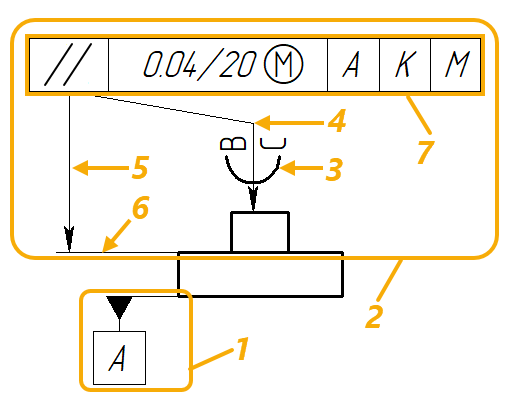

Основные части обозначений допусков и баз

10S_GDTElements
