Манипуляторы баз и допусков

 Предыдущая страницаВ началоСледующая страница

При выборе обозначения базы или допуска в любом окне вида, а также при наведении курсора на обозначение в 2D окне или в режиме черчения на РП, отображаются манипуляторы быстрого редактирования. Нажав mouse left на соответствующем манипуляторе можно быстро выполнить то или иное действие с обозначением. При этом запускается команда редактирования обозначения, даже при отключенном прозрачном редактировании 2D элементов.

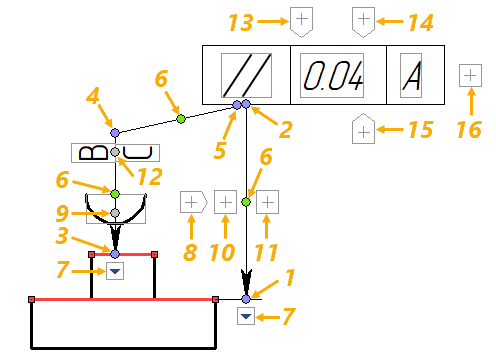

10S_GDTManipulators

1

-

2DManipulatorPointBlue10x10

Изменить положение начального узла основной стрелки

2

-

2DManipulatorPointBlue10x10

Изменить положение конечного узла основной стрелки
(им же определяется положение рамки)

3

-

2DManipulatorPointBlue10x10

Изменить положение начального узла дополнительной стрелки

4

-

2DManipulatorPointBlue10x10

Изменить положение промежуточного узла дополнительной стрелки

5

-

2DManipulatorPointBlue10x10

Изменить положение конечного узла дополнительной стрелки,

преобразовав этот узел в промежуточный (излом)

6

-

2DManipulatorPointGreen10x10

Добавить промежуточный узел стрелки (излом)

7

-

2DManipulatorExpand18x18

Изменить вид и размер начальной точки стрелки

8

-

2DManipulatorPlusAngled25x19

Добавить знак на стрелке

9

-

2DManipulatorPointGrey10x10

Изменить положение знака на стрелке

10

-

2DManipulatorPlusSquare19x19

Добавить текст над стрелкой

11

-

2DManipulatorPlusSquare19x19

Добавить текст под стрелкой

12

-

2DManipulatorPointGrey10x10

Изменить положение текста над и под стрелкой

13

-

2DManipulatorPlusAngled25x19

Добавить выражение (текст перед значением допуска)

14

-

2DManipulatorPlusAngled25x19

Задать значение размера

15

-

2DManipulatorPlusAngled25x19

Добавить дополнительные условия задания допуска
(текст после значения допуска)

16

-

2DManipulatorPlusSquare19x19

Добавить базу

Пока значение допуска не задано, манипуляторы выражения и текста после значения недоступны. При задании значения размера, значение допуска задаётся автоматически с учётом установленной точности. При необходимости можно изменить точность или ввести значение допуска вручную. Значение размера по умолчанию не отображается в рамке. Для его отображения необходимо установить в окне параметров флаг Показать значение размера.

Манипуляторы 2DManipulatorPointBlue10x10 2DManipulatorPointGrey10x10 2DManipulatorPointGreen10x10 меняют цвет на оранжевый 2DManipulatorPointOrange10x10 при наведении на них курсора мыши.

При отображении манипуляторов, также серой рамкой обводятся заполненные активные ячейки обозначения (символ на стрелке, текст на и под стрелкой, вид допуска, выражение, значения допуска и размера, текст после значения, базы). Содержимое таких ячеек может быть изменено в окне параметров или непосредственно на чертеже. Для изменения содержимого ячейки на чертеже необходимо нажать mouse left на ней.

При изменении содержимого ячейки, содержащей выражение допуска и связанного с ним размера, появляется панель инструментов следующего вида:

10_GDTFCFToolbar

Содержимое панели слева направо:

•Вид допуска

•Выражение допуска

•Значение допуска

•Дополнительные условия задания допуска

•Знак размера

•Значение размера

•Дополнительные условия задания размера

При изменении элементов стрелки появляются панели инструментов, аналогичные описанным для надписи.

Изменения, внесенные с помощью панели инструментов, можно подтвердить Header_OK или отменить Header_Cancel  с помощью кнопок, расположенных в правой части панели.
